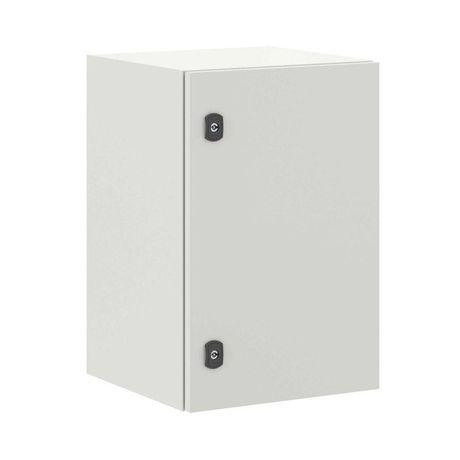

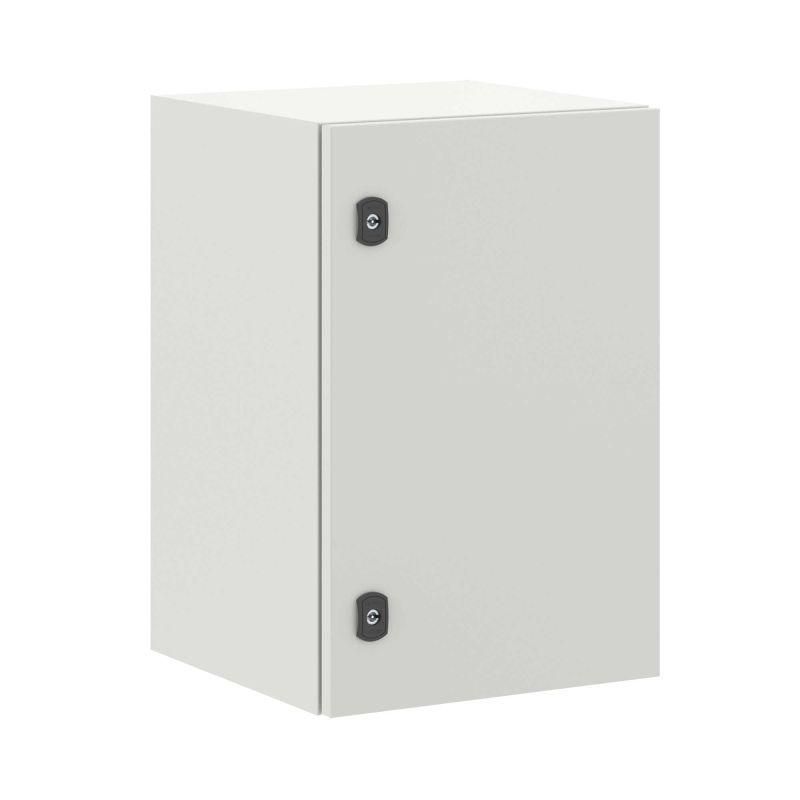

Корпус навесной STE с М/П ВхШхГ 600x400x400 мм | R5STE0644 DKC ДКС

Корпус навесной с монтажной панелью 600x400x400 мм IP66 от DKC (ДКС), артикул r5ste0644, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических сред. Этот корпус сочетает прочную стальную конструкцию, высокую степень защиты и гибкость монтажа - идеально подходит для промышленной автоматизации.

Назначение и область применения

Корпус навесной с монтажной панелью 600x400x400 мм IP66 используется для защиты электронных и электромеханических устройств: контакторов, реле, автоматических выключателей, преобразователей частоты, модулей ввода/вывода. Подходит для установки на улице, в цехах с повышенной запыленностью, на объектах энергообеспечения, транспорта и производства. Применяется в системах АСУ ТП, автоматизированных линиях, насосных станциях, тепловых пунктах и других местах, где требуется защита от внешних воздействий.

Технические характеристики

• Размеры: 600×400×400 мм (Ш×В×Г)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не распространяет горение
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Цвет: серый матовый RAL 7035
• Тип поверхности: порошковое покрытие - устойчиво к механическим повреждениям и коррозии

Совместимость и монтаж

Корпус навесной с монтажной панелью 600x400x400 мм IP66 легко монтируется любым удобным способом:

• На стену - через предварительно подготовленные отверстия в боковых стенках
• На столб - предусмотрены специальные крепежные элементы
• На полу - благодаря нижнему основанию можно установить на жесткую поверхность
• В стену - допускается встраивание в перегородку (при необходимости демонтажа передней части)
• Вы можете соединять несколько корпусов в ряд - они совместимы по крепежу и герметичности

Дверь реверсивная - открывается влево или вправо, что удобно при ограниченном доступе. На двери установлен поворотный замок (2 шт.) и застекленная панель для визуального контроля состояния оборудования без вскрытия. Также есть вентилируемая часть двери - обеспечивает естественную циркуляцию воздуха внутри корпуса.

Безопасность и стандарты

• Защита от пыли и воды соответствует IP66 - безопасна даже при прямом воздействии струй воды
• Ударопрочность IK10 гарантирует сохранность внутреннего оборудования при случайных ударах
• Сейсмостойкость 9 баллов позволяет использовать корпус в регионах с высокой сейсмической активностью
• Климатические классы УХЛ1 и ОМ2/ОМ3 обеспечивают работу в суровых условиях - от Arctic до тропиков
• Заземление в комплекте - провода уже подсоединены к корпусу и монтажной плате, снижают риск поражения током

Преимущества

• Порошковое покрытие RAL 7035 не выгорает на солнце и не теряет цвет при длительной эксплуатации
• Монтажная панель из оцинкованной стали толще корпуса - обеспечивает долговечность при нагрузках и вибрациях
• Фланец для ввода кабеля цельный - исключает попадание влаги и пыли через точки прохода
• Две функциональные двери - застекленная для наблюдения и вентилируемая для теплообмена - позволяют оптимизировать обслуживание
• Компоновка с двунаправленной разметкой на панели - ускоряет сборку и упрощает замену оборудования

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Из-за материала (сталь) вес составляет более 20 кг - требует двух человек при установке
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита Ex
• При использовании в условиях сильной химической агрессии (например, кислотные пары) необходимо дополнительно проверить совместимость покрытия
• Внутренний объем ограничен - не подходит для крупногабаритных устройств выше 350 мм в глубину

Примеры использования

• Электрощитовая на уличной подстанции - защита от дождя, снега и песка
• Контроллер конвейера на пищевом производстве - устойчив к мойкам и влажной уборке
• Автоматика насосной станции - работа при минусовых температурах и высокой влажности
• Распределительный щит на железнодорожной станции - устойчив к вибрациям и ударам
• Щит управления лифтовым оборудованием - возможность визуального контроля через стекло

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления на стене или столбе
• При установке в стену используйте уплотнители вокруг проема - чтобы избежать образования конденсата
• При прокладке кабелей через фланец применяйте кабельные вводы с уплотнением - даже при IP66 важно сохранить герметичность входа
• Не закрывайте вентилируемые участки двери - это снижает эффективность охлаждения
• При групповой установке нескольких корпусов r5ste0644 соблюдайте минимальный зазор между ними - 50–100 мм для доступа и вентиляции
• Проверяйте состояние замков и уплотнителей каждые 6 месяцев - особенно после зимнего периода
