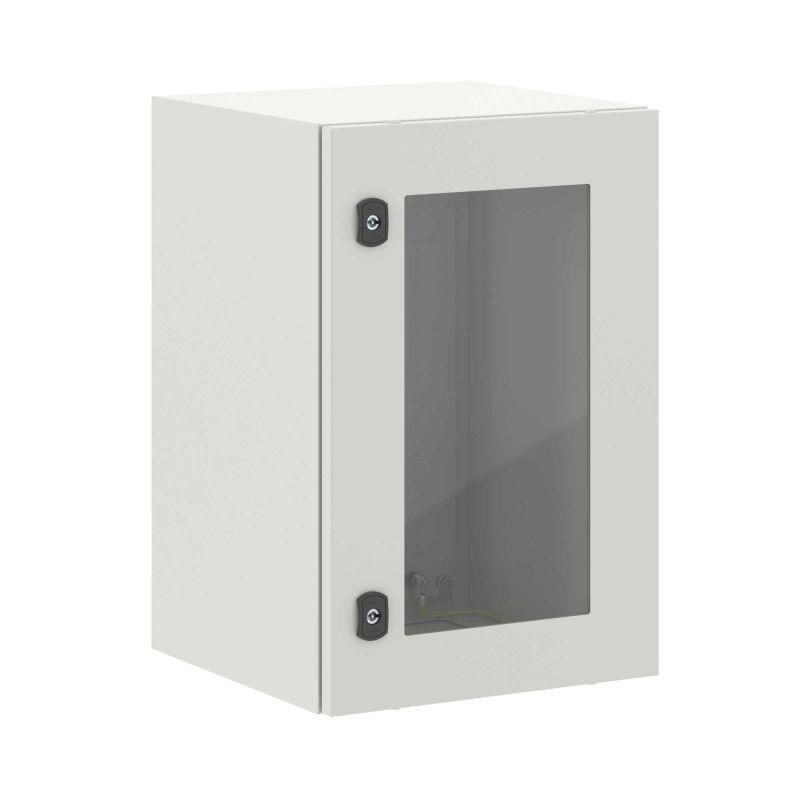

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 600x400x400 мм | R5STEX0644 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 600x400x400 мм от DKC (ДКС), артикул r5stex0644, предназначен для защиты электронного оборудования в условиях открытых площадок и жестких климатических нагрузок. Прочные материалы, высокая степень защиты и гибкая установка делают этот корпус надежным решением для систем автоматизации и распределения энергии.

Назначение и область применения

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 600x400x400 мм используется для размещения аппаратуры управления, коммутационных устройств, реле, модулей автоматики и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, промышленных линиях и насосных станциях. Благодаря застекленной двери можно контролировать состояние оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 600×400×400 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, толщина стекла 5 мм, закалённое безопасное стекло
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удары до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - самозатухающий материал
• Цвет: серый (RAL 7035)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Фланец: один сплошной для ввода кабелей
• Крепление: два поворотных замка
• Комплект заземления: включает провода и точки подключения

Совместимость и монтаж

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 600x400x400 мм совместим со всеми типами креплений:

• Настенная установка - через отверстия в задней стенке
• Навесной монтаж - на кронштейны или опоры
• Крепление на столбе - предусмотрено специальные крепёжные отверстия
• Напольная установка - возможно при использовании базовой платформы
• Установка в стену - требует предварительного проёма и усиления конструкции
• Возможность соединения в ряд - несколько корпусов можно смонтировать рядом без зазора, обеспечивая единый визуальный и функциональный блок

Монтажная панель легко фиксируется внутри корпуса и позволяет равномерно распределить нагрузку на оборудование. Все крепёжные элементы входят в комплект.

Безопасность и стандарты

• IP66 - гарантирует защиту от пыли и водяных струй под давлением, что важно для уличных условий
• IK10 - соответствует требованиям EN 50102, подтверждает устойчивость к механическим повреждениям
• Сейсмостойкость 9 баллов - допущен к применению в сейсмоактивных регионах
• Климатические классы УХЛ1, ОМ2, ОМ3 - обеспечивают работу в суровых условиях России и стран СНГ
• Горючесть Г1 - материал не поддерживает горение, снижает риск возгорания

Преимущества

• Высокая прочность благодаря стальной конструкции и толщине материала 1,5–1,8 мм
• Прозрачная дверь позволяет визуально проверять состояние оборудования без демонтажа
• Порошковое покрытие устойчиво к коррозии, перепадам температур и химическим воздействиям
• Реверсивная дверь удобна при ограниченном доступе с одной стороны
• Сплошной фланец исключает попадание влаги и пыли через вводы кабелей
• Встроенный комплект заземления ускоряет монтаж и повышает безопасность
• Возможность группировки корпусов в ряд экономит место и упрощает обслуживание

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• При напольной установке требуется ровное основание; при установке в стену необходима несущая конструкция
• Толщина стекла 5 мм достаточна для обычных условий, но не рекомендована для мест с частыми ударными нагрузками (например, на производстве с активным движением транспорта)
• Порошковое покрытие может повредиться при грубом обращении - не использовать металлические инструменты для чистки

Примеры использования

• Электрощитовая на улице для управления освещением парковки
• Корпус с ПЛК и реле на конвейере в пищевой промышленности
• Распределительный щит на столбе для системы видеонаблюдения
• Щит управления насосной станцией в условиях повышенной влажности
• Объединённые в ряд корпуса для центрального пункта управления на железнодорожной станции

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие диаметрам кабельных вводов - используйте только те, которые указаны в документации
• При установке на столб или стену применяйте анкерные болты подходящего класса прочности
• Избегайте прямого контакта корпуса с агрессивными химическими веществами - даже порошковое покрытие может повредиться при длительном воздействии
• При необходимости увеличения числа кабельных вводов - используйте дополнительные вводные патроны, совместимые с фланцем этого корпуса
• При группировке нескольких корпусов r5stex0644 в ряд соблюдайте минимальный зазор между ними - 10 мм - для обеспечения вентиляции и доступа к замкам
• Проверяйте плотность закрытия двери после монтажа - при плохом прилегании теряется защита IP66
