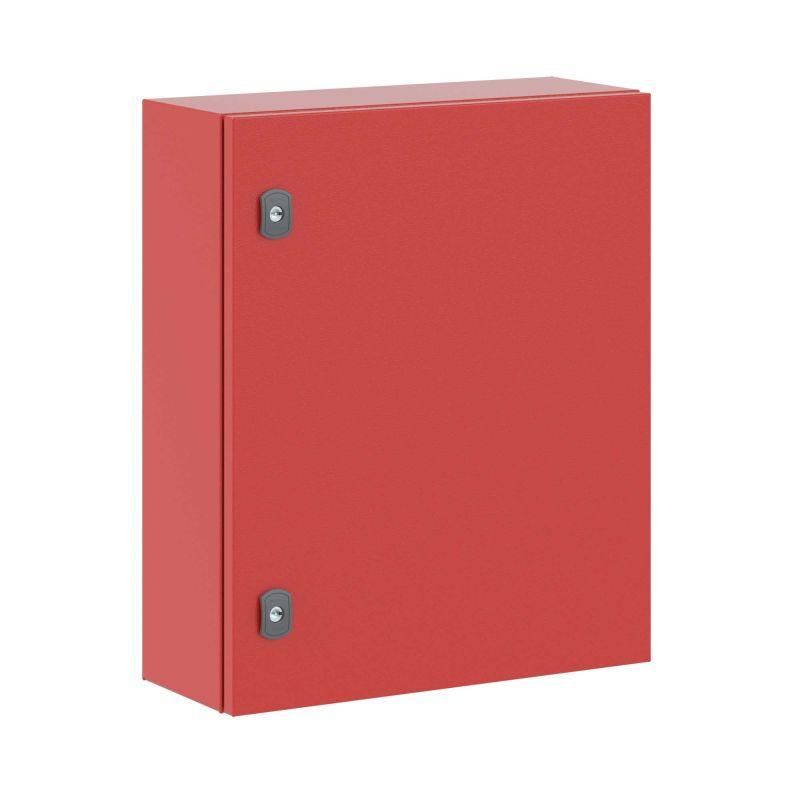

Корпус сварной навесной ST с М/П ВхШхГ 600 х 500 200 мм RAL3020 красный |R5ST0652-RAL3020 | DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600х500х200 мм RAL3020 от DKC (ДКС) - прочный металлический кожух с защитой IP66 и монтажной платой для надёжного размещения оборудования в условиях улицы или промзоны. Артикул r5st0652-ral3020 подходит для автоматических систем, щитов управления и распределительных устройств.

Назначение и область применения

Этот корпус предназначен для установки внутри или снаружи помещений там, где требуется защита электроники от пыли, воды, механических воздействий и температурных перепадов. Подходит для систем автоматизации, силовых щитов, контроллеров, преобразователей частоты, коммуникационного оборудования. Особенно эффективен на объектах с повышенной влажностью, запылённостью или вибрацией - например, на заводах, насосных станциях, железнодорожных путях, в парках энергооборудования.

Технические характеристики

• Размеры: 600×500×200 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C
• Группа горючести: Г1 - материал не распространяет горение
• Цвет: красный RAL3020
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных
• Фланец: один сплошной для ввода кабелей
• Дополнительно: есть возможность установки застеклённой или вентилируемой двери

Совместимость и монтаж

Корпус можно устанавливать несколькими способами: на стену, на столб, на пол или встроить в стену. Для крепления используются предварительно подготовленные отверстия и комплект аксессуаров. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Монтажная панель имеет универсальную разметку под DIN-рейки и крепления стандартных модулей. Фланец позволяет легко ввести кабели любого диаметра через одну точку, снижая риск повреждения изоляции.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK10 по EN 62262
• Сейсмостойкость проверена по MSK-64
• Климатические классы УХЛ1, ОМ2, ОМ3 - соответствие ГОСТ 15150
• Порошковое покрытие обеспечивает антикоррозийную стойкость в агрессивных средах
• Комплект заземления встроен - требует лишь подключения проводов пользователем

Преимущества

• Высокая жесткость конструкции благодаря толстой стали и усиленному фланцу
• Порошковое покрытие RAL3020 не выгорает на солнце и не царапается при обслуживании
• Изготовлен из одного материала - корпус, дверь и панель совместимы по тепловому расширению
• Реверсивная дверь упрощает доступ при ограниченном пространстве
• Сейсмостойкость и виброустойчивость позволяют использовать в районах с активной сейсмикой
• Возможность замены двери на застеклённую или вентилируемую - гибкая адаптация под задачу

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• При установке в стену необходимо предусмотреть достаточную толщину стены и наличие места для вывода кабелей
• Корпус не содержит внутреннего освещения - при необходимости следует дополнительно установить светильник
• Заземление требует самостоятельного подключения проводов - они не входят в комплект
• При использовании вентилируемой двери теряется полная герметичность - не рекомендовано для мест с экстремальной запылённостью

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Распределительный пункт на железной дороге
• Автоматический контроль климатической системы на складе
• Контроллер промышленного робота в цеху с высокой влажностью
• Аппаратура связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене или столбе точно совпадают с крепёжными планками корпуса - допуск +-2 мм
• При установке в стену используйте антивандальный замок - стандартные поворотные замки можно заменить на более защищённые
• Для удобства обслуживания выбирайте вариант с застеклённой дверью, если нужен визуальный контроль индикаторов
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор 10 мм между ними для теплоотвода
• Проверяйте целостность уплотнителей двери перед первым включением - даже малые трещины нарушают IP66
• Корпус r5st0652-ral3020 совместим с другими изделиями серии RAM block - все элементы имеют единые крепёжные параметры
