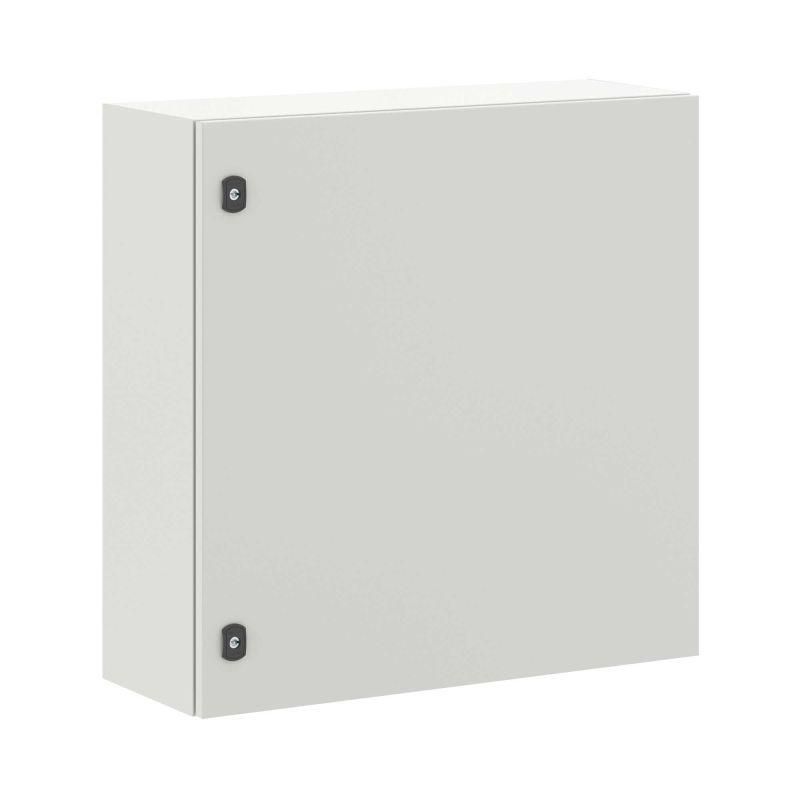

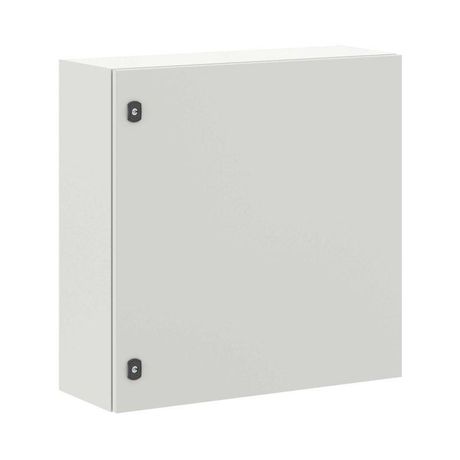

Корпус навесной STE с М/П ВхШхГ 800x800x300 мм | R5STE0883 DKC ДКС

Корпус навесной с монтажной панелью 800x800x300 мм IP66 от DKC (ДКС), артикул r5ste0883, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, модулей PLC, преобразователей частоты и других элементов систем АСУ ТП. Подходит для установки на улице, в цехах с высокой запылённостью, на промышленных объектах, где требуется повышенная механическая прочность и герметичность. Применяется в энергетике, транспорте, водоснабжении, пищевой и химической промышленности.

Технические характеристики

• Размеры: 800×800×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозагасаемые материалы
• Форма: однодверный, со сплошным фланцем и задней дверью
• Поверхность: матовая, антикоррозийная, стойкая к УФ-излучению

Совместимость и монтаж

Корпус навесной с монтажной панелью 800x800x300 мм IP66 можно устанавливать несколькими способами:

• На вертикальную поверхность (настенный монтаж)
• На опорный столб (для уличных сетей)
• На пол (напольная установка через базовые крепления)
• Внутрь стены (при подготовке ниши и использовании фланцев)

Две пары сплошных фланцев позволяют организовать ввод/вывод кабелей сверху, снизу и с боков. Возможна последовательная сборка нескольких корпусов в ряд - для создания унифицированных щитовых комплексов. Дверь реверсивная, открывается влево или вправо; оснащена двумя поворотными замками и застеклением. Для теплообмена предусмотрена вентилируемая дверь - её можно использовать вместо обычной.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529
• Ударопрочность IK10 - соответствие EN 50102
• Сейсмическая устойчивость - проверено по MSK-64
• Заземление: в комплекте есть готовый контур с медными проводниками
• Порошковое покрытие - экологически безопасно, не содержит растворителей

Преимущества

• Высокая долговечность благодаря толстому слою стали и качественному покрытию
• Интегрированная монтажная панель снижает время сборки внутри корпуса
• Вариант с застекленной дверью позволяет контролировать состояние приборов без вскрытия
• Вентилируемая дверь обеспечивает естественную циркуляцию воздуха
• Система заземления уже смонтирована - не требует доработки
• Корпус совместим с другими изделиями серии RAM block - легко масштабируется

Ограничения применения

• Не рекомендован для постоянного погружения в жидкости - IP66 не гарантирует герметичность при длительном затоплении
• При температуре ниже –40C возможна потеря эластичности уплотнителей - проверьте условия эксплуатации
• Масса корпуса около 35–40 кг - требует двух человек при монтаже
• Порошковое покрытие чувствительно к острым металлическим предметам - избегайте царапин при транспортировке
• Не предназначен для взрывоопасных сред - отсутствует сертификация Ex

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматический щит питания конвейера в сыром цехе
• Центральный контрольный пункт на газоперекачивающем участке
• Объединённая система из трёх корпусов r5ste0883 в ряд для крупного производства

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны точно совпадать с конструкцией стены или столба
• При установке на столб используйте антивандальные болты M10-M12
• Для удобства обслуживания выбирайте вариант с застекленной дверью, особенно если часто нужен визуальный контроль
• Если оборудование нагревается - предпочтите вентилируемую дверь, чтобы избежать перегрева
• При группировке корпусов в ряд соблюдайте минимальный зазор между соседними единицами - минимум 50 мм для доступа к кабелям
• Артикул r5ste0883 совместим с оригинальными комплектующими серии STE - не используйте сторонние детали без согласования
