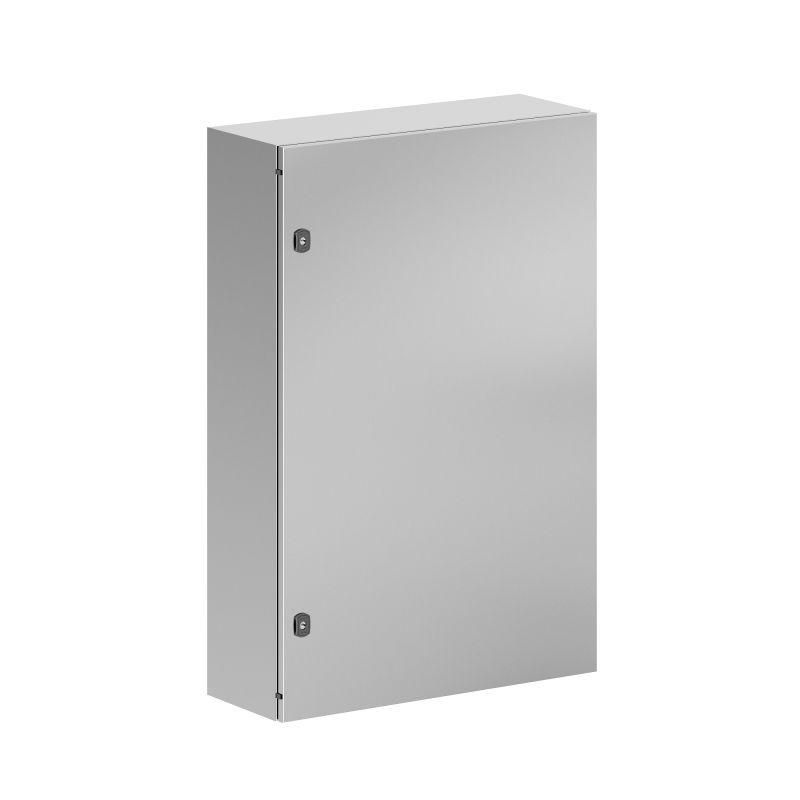

Корпус навесной STH с М/П из нержавеющей cтали AISI304 ВхШхГ 1200x800x300 мм, без фланца | R5STH1283-304 DKC ДКС

Корпус навесной из нержавеющей стали AISI304 ВхШхГ 1200x800x300 мм, без фланца серии STH DKC - надёжная герметичная оболочка для оборудования автоматизации и энергораспределения, рассчитанная на жесткие условия эксплуатации. Артикул r5sth1283-304 обеспечивает долгую службу даже в агрессивных средах благодаря материалу AISI 304 и степени защиты IP66.

Назначение и область применения

Корпус навесной из нержавеющей стали AISI304 ВхШхГ 1200x800x300 мм, без фланца серии STH DKC предназначен для размещения электронного и электромеханического оборудования в условиях повышенной влажности, воздействия солёного тумана, химических паров и загрязнённого воздуха. Подходит для установки на объектах морского порта, химзавода, водоочистки, тепловых станций, наружных щитовых площадках и других местах с агрессивной средой.

Технические характеристики

• Материал корпуса и двери: нержавеющая сталь AISI 304 (1.4301), толщина 1,5 мм
• Размеры: 1200×800×300 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и тропический климат
• Группа горючести: НГ - не поддерживают горение
• Количество дверей: одна, реверсивная (можно открывать влево/вправо)
• Замки: два поворотных, с возможностью запирания
• Уплотнение двери: литой вспененный силикон - эластичное, долговечное, не теряет герметичность при перепадах температур
• Монтажная плата: оцинкованная сталь, толщина 2,5 мм, с двунаправленной разметкой под крепление устройств
• Обработка поверхности: необработанная - матовая, без покраски или полировки
• Функциональные возможности: соединение в ряд, напольная и настенная установка, крепление на столб, установка в стену
• Дополнительно: есть задняя дверь, застеклённая дверь, вентилируемая дверь

Совместимость и монтаж

Корпус навесной из нержавеющей стали AISI304 ВхШхГ 1200x800x300 мм, без фланца серии STH DKC совместим с любым оборудованием, которое поместится внутри габаритов 1200×800×300 мм. Монтажная плата позволяет легко закрепить DIN-рейки, модульные автоматы, контакторы, преобразователи частоты и другие устройства. Для монтажа доступны все способы: настенный, напольный, на столб, в стену. Каждый способ требует предварительного просверливания отверстий через подготовленные отверстия в основании корпуса. Соединение в ряд возможно с другими аналогичными корпусами этой же серии - используйте комплекты стыковочных элементов, рекомендованные производителем.

Безопасность и стандарты

Изделие соответствует требованиям международных норм по защите от внешних воздействий: IEC 60529 (IP66), IEC 62262 (IK10). Применение материала AISI 304 гарантирует соответствие стандартам corrosion resistance в соответствии с ISO 9227. Климатические исполнения УХЛ1, ОМ2, ОМ3 обеспечивают работу при температурах от −40C до +50C. Горючесть класса НГ исключает распространение пламени при аварийном нагреве. Все металлические части корпуса имеют единый потенциал заземления - комплект заземления встроен, но без проводов; требуется самостоятельное подключение медным проводником.

Преимущества

• Высокая коррозионная стойкость - нержавеющая сталь AISI 304 не ржавеет даже в морском воздухе
• Жёсткая конструкция - IK10 и сейсмостойкость 9 баллов позволяют использовать в районах с риском землетрясений
• Герметичность - силиконовый уплотнитель сохраняет работоспособность при циклах температур и механическом старении
• Гибкий монтаж - один корпус можно смонтировать десятком способов, что снижает потребность в различных типах корпусов
• Поддержка внутреннего оборудования - монтажная плата с разметкой ускоряет сборку и минимизирует ошибки при установке
• Долговечность - срок службы более 20 лет в агрессивных условиях при правильной эксплуатации

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не равен IP68
• Не имеет встроенной системы охлаждения - при высоких нагрузках внутри необходимо предусмотреть принудительную вентиляцию
• Необработанная поверхность - не подлежит окрашиванию, не имеет декоративного финиша
• Отсутствуют входные кабельные вводы - их следует выбирать и устанавливать дополнительно
• Масса корпуса около 45–50 кг - требует двух человек при монтаже
• Не используется в взрывоопасных зонах - не сертифицирован как взрывозащищённый (Ex)

Примеры использования

• Щит управления насосной станцией на берегу моря
• Распределительный щит на химическом заводе с агрессивными парами
• Автоматизация конвейера на пищевом предприятии с частыми мойками
• Наружный пункт учёта электроэнергии в регионе с суровым зимним климатом
• Электрооборудование на платформе offshore-нефтедобывающего комплекса

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепления совпадали с конструкцией опоры - особенно важно при установке на столб
• При использовании застеклённой двери избегайте попадания прямых солнечных лучей - возможен перегрев внутри
• Для вентилируемых дверей обязательно установите сетчатые фильтры против пыли и насекомых
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор 50 мм между соседними единицами для обслуживания
• Проверяйте состояние уплотнителя каждые 6 месяцев - при появлении трещин или затвердевания заменяйте
• Артикул r5sth1283-304 совместим с комплектами от DKC, но не с корпусами других серий - перед заказом сверьте модель
