Корпус навесной ST с М/П ВхШхГ 1200x800x400 мм, RAL3020 красный | R5ST1284-RAL3020 DKC ДКС

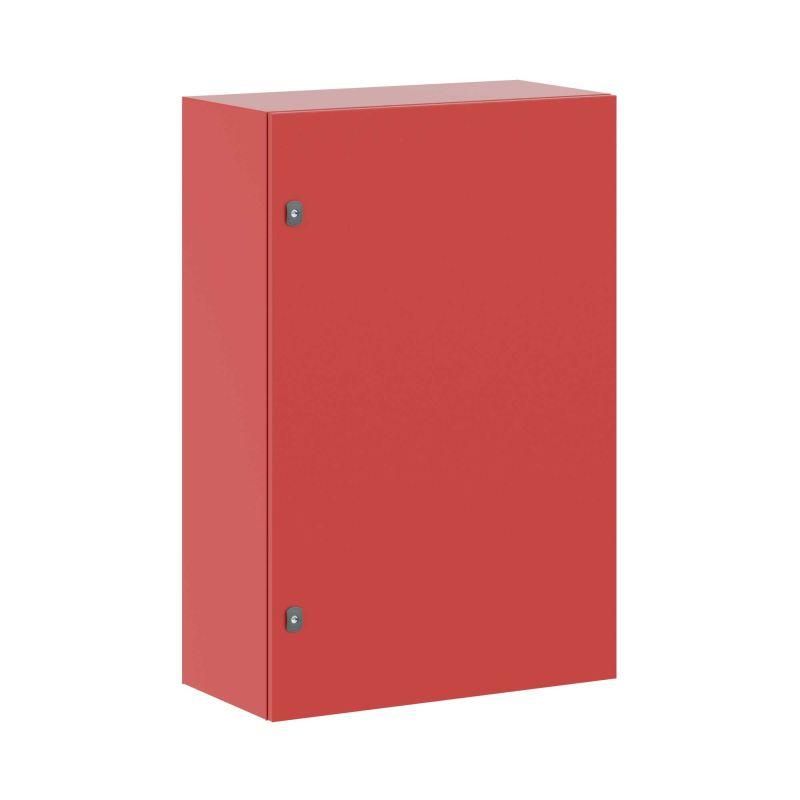

Корпус навесной с монтажной панелью ВхШхГ 1200x800x400 мм, цвет RAL3020, серия ST от DKC (ДКС) - надёжный металлический кожух с внутренней платой для монтажа оборудования в условиях улицы или промзоны. Артикул r5st1284-ral3020 подходит для распределительных щитов, АСУ ТП и других систем, где важна защита от внешних воздействий.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 1200x800x400 мм, цвет RAL3020, серия ST предназначен для размещения электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей ввода/вывода, преобразователей частоты. Подходит для установки в местах с высокой запылённостью, влагой, перепадами температур - например, на открытых площадках, в цехах, на объектах ЖКХ, транспорта, энергетики. Благодаря наличию монтажной панели, оборудование крепится прямо на жёсткую основу, что снижает вибрацию и упрощает обслуживание.

Технические характеристики

• Размеры: 1200×800×400 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 метра)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не распространяет горение
• Тип поверхности: порошковое покрытие - устойчиво к царапинам, химикатам, UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса
• Застекленная дверь: да - возможность визуального контроля индикационных элементов
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Крепление: настенное, напольное, на столб - все варианты поддерживаются
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой
• Установка в стену: допускается - при необходимости встраивания в нишу

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 1200x800x400 мм, цвет RAL3020, серия ST совместим с любым оборудованием, которое крепится на DIN-рейку или через отверстия в панели. Монтажная плата имеет готовые разметки под крепёж - это ускоряет сборку. Для ввода кабелей предусмотрены два сплошных фланца - их можно просверлить под нужный диаметр. Крепление к стене выполняется через четыре угловых отверстия; для установки на столб используются специальные кронштейны (не входят в комплект). При монтаже важно соблюдать минимальный зазор вокруг корпуса - не менее 50 мм с каждой стороны для теплоотвода и доступа к дверям. Дверь реверсивная - перед установкой определите сторону открывания, чтобы не было препятствий.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность IK10), IEC 60529 (IP66), а также нормам для промышленного оборудования в России (ГОСТ Р 51317, ГОСТ 15150). Сейсмостойкость 9 баллов делает его пригодным для регионов с активной сейсмической деятельностью. Порошковое покрытие RAL3020 не содержит свинца и фталатов, безопасно при эксплуатации. Все металлические детали имеют заземляющие точки - комплект заземления входит в поставку, но без проводов - их необходимо проложить самостоятельно.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и стальной раме
• Защита IP66 и IK10 обеспечивают работу даже в экстремальных условиях
• Монтажная панель из оцинкованной стали предотвращает коррозию и упрощает крепление устройств
• Реверсивная дверь и застеклённая конструкция увеличивают удобство обслуживания
• Поддержка множества способов установки - настенная, напольная, на столбе, в стену
• Возможность соединения нескольких корпусов в ряд - экономия места и унификация системы
• Климатические классы УХЛ1 и ОМ2 позволяют использовать в холодном и влажном климате

Ограничения применения

Не предназначен для установки внутри взрывоопасных зон (взрывозащищённый корпус не предусмотрен). Несмотря на IP66, не рекомендован для постоянного погружения в воду или работы под давлением струй выше 100 л/мин. Температура окружающей среды ниже −50C требует проверки работоспособности всех компонентов внутри корпуса - сам корпус выдерживает, но внутренние устройства могут не функционировать. Отсутствие встроенных терморегуляторов или нагревателей - при очень низких температурах возможна конденсация, особенно при частых перепадах. Не используется в пищевой, фармацевтической или медицинской промышленности без дополнительной очистки и сертификации.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной станции
• Автоматический щит освещения на автостоянке
• Контрольный шкаф на заводе с высокой запылённостью
• АСУ ТП на нефтепродуктопроводе
• Электрооборудование на тепловой электростанции

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабельные вводы соответствуют диаметрам используемых кабелей - фланцы легко просверливаемые, но лучше сделать разметку заранее
• Используйте резиновые втулки или кабельные вводы для герметизации проходов - даже при IP66 некачественный ввод может нарушить защиту
• При установке на столб или в стену учтите вес корпуса - с полным набором оборудования он может достигать более 40 кг
• Для длительной эксплуатации в условиях влажности периодически проверяйте состояние замков и уплотнителей - они должны плотно прилегать
• При соединении нескольких корпусов в ряд - используйте одинаковый тип крепления и следите за уровнем установки
• При заказе убедитесь, что выбран правильный цвет - RAL3020 - красный, отличается от RAL3005 (вишнёвый) и RAL3011 (коричнево-красный)
