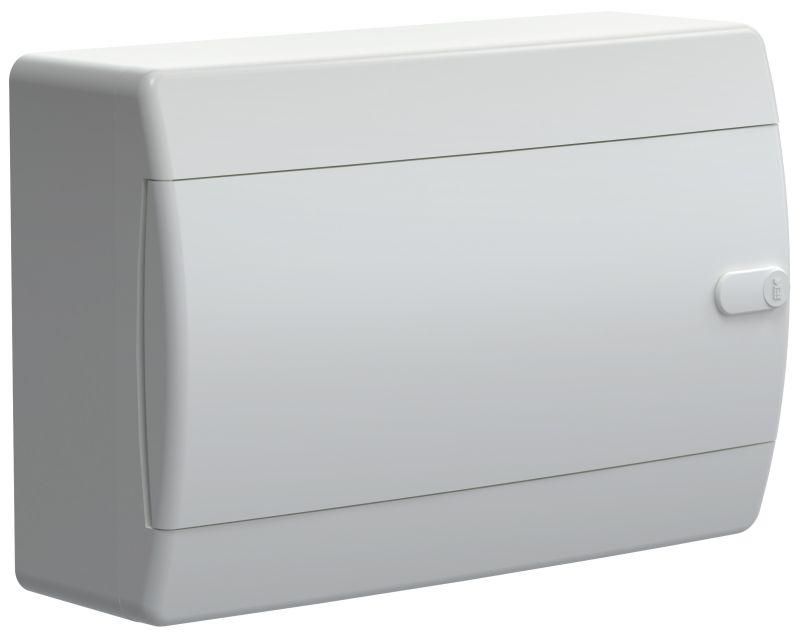

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 белая дверь UNION Compact | UIC-KP13-N-12-41-K01 IEK

Корпус пластиковый навесной ЩРН-П-12 IP41 белая дверь от IEK (ИЭК) - компактная герметичная конструкция на 12 модулей для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых, офисных и производственных помещениях. Артикул uic-kp13-n-12-41-k01 соответствует серии UNION Compact.

Назначение и область применения

Корпус ЩРН-П-12 предназначен для сборки распределительных щитов с модульным оборудованием: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами на DIN-рейке. Подходит для внутренней установки в квартирах, офисах, подъездах, цехах и других закрытых помещениях. Благодаря защищённому исполнению IP41 используется там, где есть риск попадания капель воды или пыли, но нет воздействия брызг, струй или высокой влажности.

Технические характеристики

• Габариты: 12 модулей шириной (стандартный шаг 17,5 мм)
• Материал корпуса: АБС-пластик - устойчив к ударным нагрузкам и перепадам температур
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа - плотно прилегает к раме, предотвращает доступ к токоведущим частям
• DIN-рейка: встроена - позволяет фиксировать оборудование стандартными зажимами
• Количество рядов: один - однорядная компоновка
• Цвет: белый - сочетается с интерьерами и легко очищается
• Способ монтажа: поверхностный - крепится прямо к стене без углубления
• Наличие замка: да - обеспечивает защиту от несанкционированного доступа

Совместимость и монтаж

ЩРН-П-12 совместим со всеми типами модульного оборудования, установленного на DIN-рейке 35 мм. Для монтажа используются два кронштейна на задней стенке корпуса - они позволяют закрепить его на стене саморезами или дюбелями. Перед установкой проверьте, что поверхность ровная и не имеет трещин. Открытые провода должны быть зафиксированы внутри корпуса с помощью хомутиков или клеммных колодок - корпус не предусматривает вводные отверстия, поэтому кабели заводятся через подготовленные проходы в стене или специальные вводы, которые устанавливаются дополнительно.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р МЭК 62208 и соответствует классу защиты IP41. Материал АБС-пластик не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Запираемая дверца снижает риск случайного контакта с токоведущими элементами, что важно для помещений с возможным доступом детей или посторонних лиц.

Преимущества

• Удобство сборки: встроенная DIN-рейка исключает необходимость её самостоятельной установки
• Высокая механическая прочность: АБС-пластик выдерживает удары и давление при монтаже
• Защита от внешнего воздействия: IP41 достаточен для большинства бытовых и административных условий
• Легкий вес: удобен для работы на высоте и в труднодоступных местах
• Функциональная дверца: запирается ключом, сохраняет порядок и безопасность

Ограничения применения

Не применяйте корпус в условиях постоянной влажности, на улице, в сырых подвалах или помещениях с прямым контактом воды - степень защиты IP41 не защищает от брызг и струй. Также не используйте его в средах с агрессивными химикатами, маслами или растворителями - АБС-пластик может деформироваться. Корпус не рассчитан на установку крупногабаритного оборудования, выходящего за пределы 12 модулей. Нельзя использовать для силовых шкафов с токами выше 100 А без дополнительного охлаждения и вентиляции - теплоотвод ограничен.

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и УЗО
• Щит управления в офисном помещении - для питания компьютеров, принтеров, серверов
• Подъездный щит многоквартирного дома - для автономного учёта и защиты этажной группы
• Производственный участок - для контроля маломощных станков, светильников и вентиляторов

Практические советы

• Перед монтажом убедитесь, что посадочные места на стене подходят под габариты корпуса - ширина 12 модулей составляет около 210 мм
• При использовании в холодных помещениях допускается работа при температуре от –10C до +40C; ниже - материал становится хрупким
• Для лучшей вентиляции внутри корпуса оставляйте свободное пространство между устройствами - особенно при установке тепловыделяющих элементов
• Если требуется ввод кабелей сверху/снизу - используйте дополнительные вводные пластины или пробки с отверстиями, совместимые с корпусами серии UNION
• Проверяйте соответствие глубины корпуса - он не подходит для больших УЗО или автоматов с увеличенной конструкцией, если не предусмотрено место для поворота рычагов
