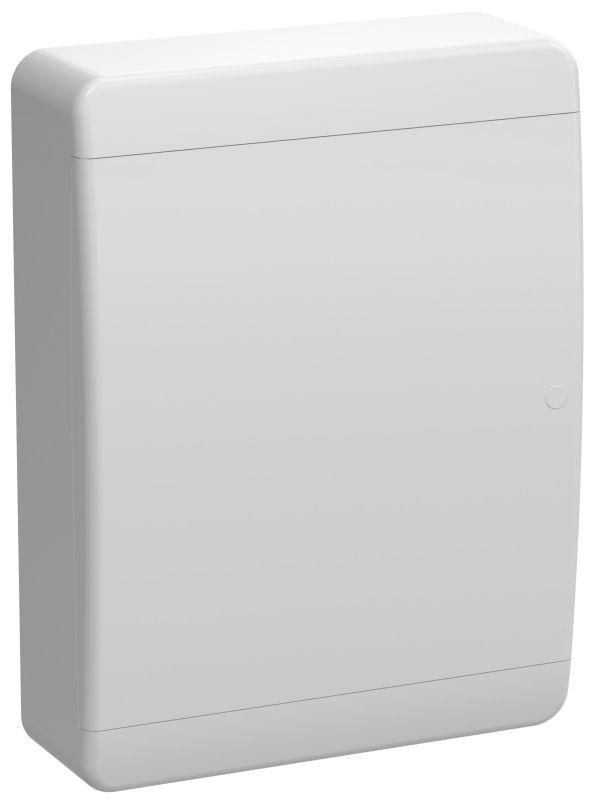

Корпус пластиковый навесной на 24 модуля ЩРН-П-24 IP41 белая дверь TEKFOR | TF5-KP13-N-24-41-K01-K01 IEK

Корпус пластиковый навесной ЩРН-П-24 IP41 белая дверь от IEK (ИЭК) - это готовый распределительный щит на 24 модуля, предназначенный для компактной и защищённой установки автоматических выключателей, УЗО и другого модульного оборудования в бытовых и технических помещениях. Артикул tf5-kp13-n-24-41-k01-k01 соответствует серии TEKFOR.

Назначение и область применения

Корпус ЩРН-П-24 IP41 используется для сборки распределительных щитов внутри помещений. Подходит для монтажа в квартирах, офисах, подъездах, технических комнатах и других зонах с умеренной влажностью и отсутствием воздействия осадков. Навесной способ крепления позволяет легко установить щит на стену, не требуя углубления в поверхность.

Технические характеристики

• Количество модулей: 24 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к механическим нагрузкам
• Количество рядов: 2 - позволяют равномерно распределить оборудование по высоте
• DIN-рейка: есть, стандартная 35 мм, предварительно установленная
• Тип крышки: закрытого типа - герметичная, с уплотнителем по периметру
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Цвет: белый - сочетается с интерьером, хорошо видны надписи и маркировки
• Способ монтажа: навесной - крепление через отверстия на задней стенке

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. Монтаж выполняется на стену с помощью саморезов или дюбелей. Отверстия для крепления расположены симметрично - можно использовать любую точку фиксации. Перед установкой проверьте, что стена выдерживает вес щита с оборудованием (до 10–12 кг при полной загрузке). Не рекомендуется монтировать на гипсокартон без усиления.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности для электроустановок. Степень защиты IP41 соответствует ГОСТ 14254. Применяется исключительно во внутренних условиях. Не предназначен для наружной установки, сырых помещений или мест с постоянным брызгами воды.

Преимущества

• Уже установленная DIN-рейка - экономит время при сборке
• Надёжный замок - предотвращает случайное открытие и несанкционированный доступ
• Чёткая двухрядная компоновка - удобно распределять силовые и слаботочные устройства
• Гладкая белая поверхность - легко подписывать и маркировать
• Легкий вес - снижает нагрузку на стену и упрощает транспортировку

Ограничения применения

• Не подходит для улицы, бассейнов, бань, подвалов с повышенной влажностью - степень защиты IP41 недостаточна для попадания брызг сбоку
• Не рассчитан на установку крупногабаритных устройств (например, многофазных контакторов или больших преобразователей частоты)
• ABS-пластик теряет прочность при температуре выше +60 C - не применять рядом с нагревательными элементами
• Не допускается использование в средах с агрессивными химикатами (краски, растворители, кислоты)

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и мощных приборов
• Щит управления в офисном помещении - для питания компьютеров, серверов, кондиционеров
• Технический щит в подъезде - для автономного управления лифтом, освещением лестницы
• Шкафы автоматизации в малых цехах - для контроля насосов, вентиляторов, светильников

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр отверстий под крепёж совпадает с вашими дюбелями - типичный шаг 90–100 мм между отверстиями
• При заполнении всех 24 модулей оставьте свободное место сверху и снизу для лучшего теплоотвода
• Используйте этикетки и маркеры для пометки каждого автомата - это ускорит поиск и обслуживание
• Проверяйте плотность закрывания двери - если она плохо прилегает, возможно повреждение уплотнителя
• Артикул tf5-kp13-n-24-41-k01-k01 - единственный вариант этой модели в серии TEKFOR; аналоги с другими цветами или защитой имеют другие артикулы
