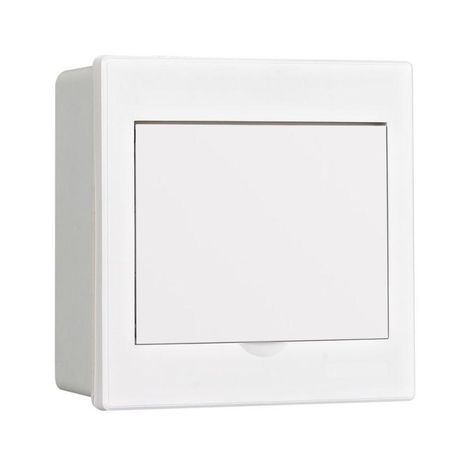

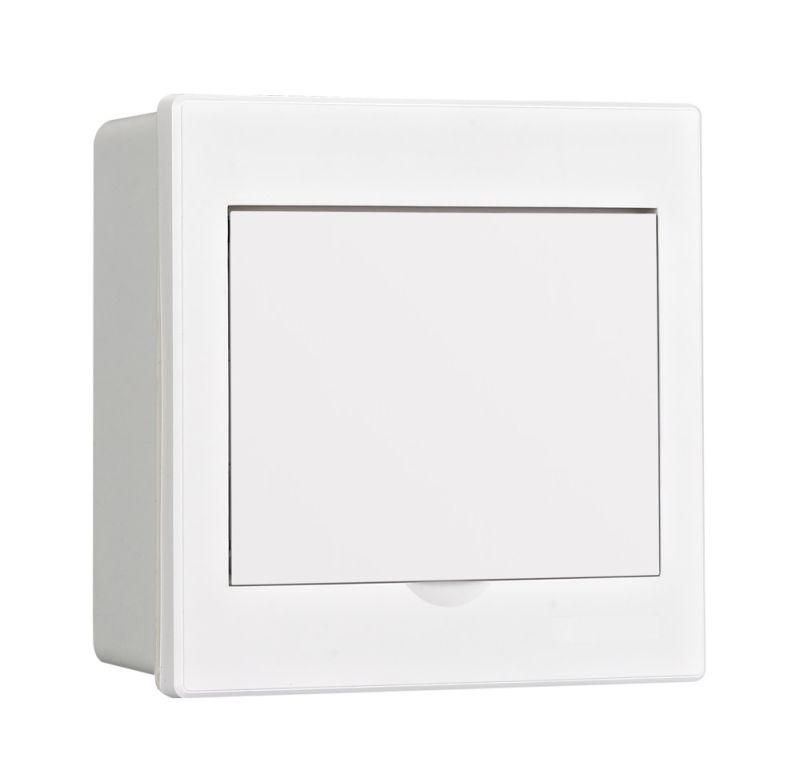

Корпус пластиковый навесной с белой дверью 1 ряд 6 модулей IP41 ЩРН-П - 31085DEK APC

Корпус навесной пластиковый 1 ряд 6 модулей IP41 ЩРН-П белый - это компактная и надёжная оболочка для монтажа модульного оборудования в распределительных щитках. Произведённый компанией DEKRAFT, этот корпус серии ЩРН-П Lite подходит для бытовых и промышленных задач, где требуется защита от случайного контакта и пыли. Артикул 31085dek обеспечивает точную совместимость с оборудованием Dekraft и Systeme Electric.

Назначение и область применения

Корпус навесной пластиковый 1 ряд 6 модулей IP41 ЩРН-П белый предназначен для установки автоматических выключателей, УЗО, реле, контакторов и других модульных устройств шириной 18 мм. Подходит для внутренней установки в помещениях с нормальными условиями: жилые дома, офисы, производственные участки, системы освещения и управления. Не рекомендован для открытых площадок или мест с высокой влажностью.

Технические характеристики

• Тип: навесной корпус с одной DIN-рейкой
• Количество модулей: 6 (по 18 мм каждый, общая ширина 108 мм)
• Глубина монтажа: 76 мм - позволяет разместить устройства с глубокими клеммами
• Материал корпуса: негорючий ABS-пластик (RAL9003, белый цвет)
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Тип крышки: закрытого типа, с фиксацией в открытом положении
• Способ монтажа: открытая установка на стену
• Дополнительно: встроенные держатели для нулевой (N) и заземляющей (PE) шинок
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус ЩРН-П полностью совместим с модульным оборудованием брендов Dekraft и Systeme Electric. DIN-рейка стандарта EN 60715 позволяет легко защёлкивать любые устройства шириной 18 мм. Для монтажа используются предварительно выштампованные отверстия в боковых и нижних стенках - их можно просто сломать для пропуска кабелей. Крышка фиксируется вверху, что удобно при работе с проводами. Монтировать следует на ровную поверхность с помощью саморезов через крепёжные отверстия на задней стенке.

Безопасность и стандарты

Изготовлен из негорючего ABS-пластика, соответствует требованиям безопасности для электроустановок. Степень защиты IP41 гарантирует, что внутрь не попадут крупные пылевые частицы и капли воды - этого достаточно для помещений с контролируемой средой. Соответствует международным стандартам на корпуса для модульного оборудования.

Преимущества

• Выштампованные вводы - позволяют быстро подготовить корпус к монтажу без сверления
• Пластиковое стекло на дверце - даёт возможность визуального контроля состояния устройств без вскрытия
• Устойчивость к вибрации - корпус сохраняет целостность даже в условиях работы станков и насосов
• Изолирующие свойства материала - снижают риск поражения током при случайном контакте
• Чистый белый цвет (RAL9003) - эстетично сочетается с интерьером и легко чистится

Ограничения применения

Не применяется во внешних установках, в сырых помещениях (банях, подвалах без вентиляции), в местах с постоянным воздействием струй воды или химически активных сред. Недопустимо использование в условиях температур ниже -10C или выше +50C. Не предназначена для установки мощных устройств, требующих принудительного охлаждения - внутри корпуса нет вентиляционных каналов.

Примеры использования

• Щиток освещения в квартире с УЗО и автоматами
• Распределительный щит на этаже многоквартирного дома
• Управление системой вентиляции в офисе
• Автоматизация малых производственных линий (конвейеры, насосы)
• Электрощит в кладовой, гараже или техническом помещении

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 6 модулей - учтите глубину каждого аппарата, особенно УЗО и дифавтоматы
• При использовании шинок N/PE убедитесь, что они подходят по длине - корпус рассчитан на стандартные 10–12 модулей длины
• Не перегружайте корпус: максимальная нагрузка - 6 стандартных модулей; комбинированные устройства (например, 2P+УЗО) занимают больше места
• При необходимости увеличить количество вводов - используйте дополнительные вводные колпачки, совместимые с корпусами серии ЩРН-П
• При замене старого щита - новый корпус ЩРН-П белый легко заменит аналоги с такими же габаритами, например, Schneider или ABB
