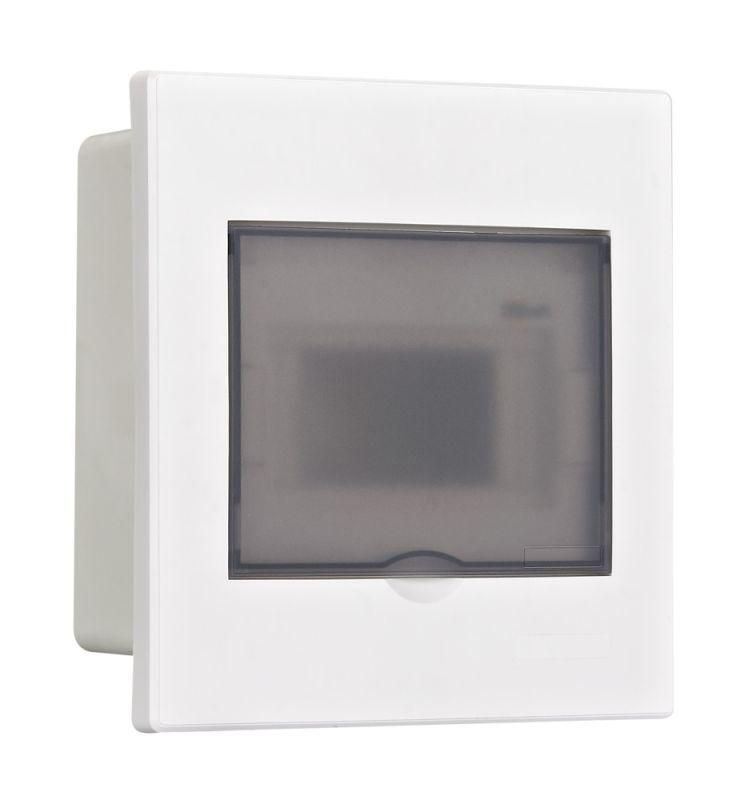

Корпус пластиковый навесной с прозрачной дверью 1 ряд 6 модулей IP41 ЩРН-П - 31061DEK APC

Корпус навесной пластиковый с прозрачной дверью 1 ряд 6 модулей IP41 ЩРН-П от DEKRAFT - компактная и надёжная сборочная единица для монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и промышленных распределительных щитках. Артикул 31061dek соответствует серии ЩРН-П Lite, предназначенной для простой и безопасной организации электрощита.

Назначение и область применения

Корпус ЩРН-П используется для защиты и компактного размещения модульного электрооборудования: автоматических выключателей, УЗО, реле напряжения, контакторов и т.д. Подходит для установки в жилых домах, офисах, производственных помещениях и на объектах с ограниченным пространством. Навесной тип крепления позволяет монтировать щиток на стену без необходимости встройки в нишу.

Технические характеристики

• Количество модулей: 6 (по 18 мм каждый, стандарт DIN)
• Защита от внешних воздействий: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Материал корпуса: негорючий ABS-пластик (цвет RAL9003 - белый матовый)
• Дверца: прозрачная, из органического стекла, фиксируется в открытом положении
• Крепление: навесное, с кронштейнами для монтажа на стену
• Внутренняя конструкция: одна DIN-рейка, клеммники для PEN-шин (N и PE)
• Выламываемые отверстия: для ввода кабелей - расположены на боковых и нижней стенках

Совместимость и монтаж

Щиток полностью совместим с модульными устройствами стандарта DIN 35 мм, в том числе с продукцией DEKRAFT и Systeme Electric. Монтаж выполняется в три этапа:

1. Установить кронштейны на стену (прилагаемые или стандартные)
2. Закрепить корпус на кронштейнах
3. Установить устройства на DIN-рейку, подключить провода через выломанные отверстия

Перед монтажом проверьте, что посадочные места под кабели соответствуют диаметрам используемых проводников. Для герметизации входов рекомендуется использовать резиновые вставки (не входят в комплект).

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям пожарной безопасности. Защита IP41 обеспечивает минимальную защиту от попадания пыли и влаги - подходит для внутреннего использования в сухих и нормально влажных помещениях. Не предназначен для уличной эксплуатации или мест с высокой запылённостью.

Преимущества

• Прозрачная дверца позволяет контролировать состояние устройств без вскрытия щита
• Фиксация дверцы в открытом положении упрощает обслуживание и диагностику
• Интегрированные клеммники для N и PE снижают количество дополнительных элементов
• Легкий вес и простая сборка позволяют смонтировать щит за считанные минуты
• Стандартный формат 6 модулей оптимален для базовых распределительных задач

Ограничения применения

• Не применяется во взрывоопасных зонах, на улице или в сырых помещениях (например, банях, подвалах без вентиляции)
• IP41 недостаточно для сред с постоянной влажностью, брызгами или струями воды
• Не рассчитан на установку крупногабаритных устройств (например, многополюсных автоматов свыше 6 модулей)
• Отсутствует возможность встроенной установки - только навесной монтаж

Примеры использования

• Электрощит в квартире: автомат + УЗО + реле напряжения
• Распределительный щит на этаже дома: групповые автоматы освещения и розеток
• Щиток на участке: управление насосом, светом или теплым полом
• Оборудование малых цехов: контроль питания станков, конвейеров, вентиляции

Практические советы

• Выбирайте место монтажа так, чтобы дверца открывалась свободно - минимум 30 см перед щитком
• При использовании кабеля большого диаметра - заранее выберите нужные отверстия и удалите лишние перегородки
• Подключение шин N и PE лучше выполнять до установки модульных устройств
• Для долговечности не допускайте механических нагрузок на дверцу - она не предназначена для опирания
• Артикул 31061dek - точный идентификатор для заказа запасных частей или аналогов в серии ЩРН-П от DEKRAFT
