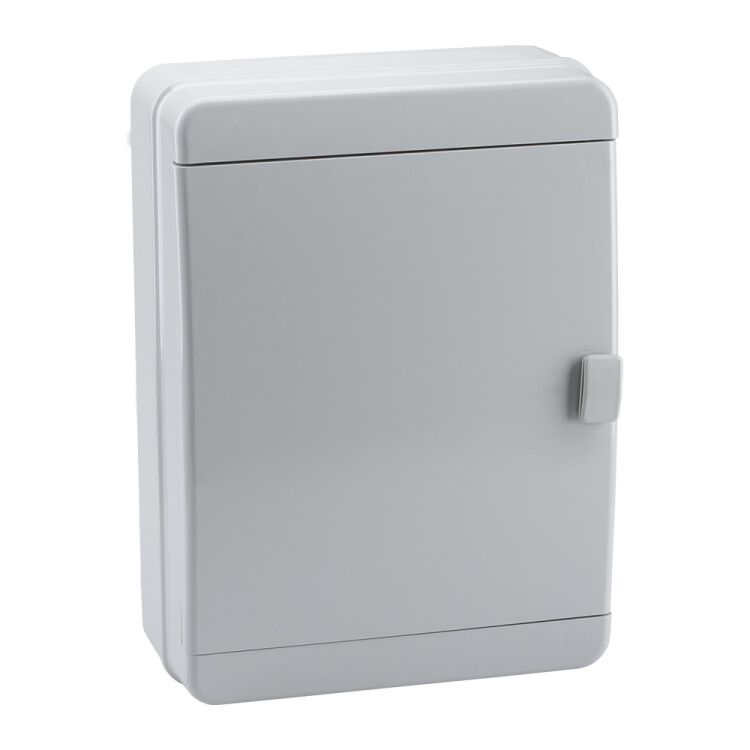

Корпус пластиковый OptiBox P-BNN-3-24-IP65 | 117974 КЭАЗ

Корпус пластиковый навесной 24 модуля с непрозрачной дверью IP65 от КЭАЗ - это готовый распределительный щит для монтажа автоматических выключателей, УЗО, счетчиков и других модульных устройств. Артикул 117974 подходит для открытой установки в жилых, офисных и промышленных помещениях с умеренным климатом.

Назначение и область применения

Корпус предназначен для сборки распределительных щитов внутри помещений. Он обеспечивает защиту, учет и распределение электроэнергии. Подходит для установки в квартирах, частных домах, административных зданиях, цехах и на объектах ЖКХ. Используется совместно с модульными устройствами OptiDin и счетчиками OptiMer. Нельзя использовать на улице или во влажных средах вне помещений - даже при IP65 он не рассчитан на постоянное воздействие осадков.

Технические характеристики

• Количество модулей: 24 (стандарт 18 мм на модуль)
• Количество рядов: 2 (по 12 модулей в каждом)
• Глубина монтажа: 67 мм - достаточна для большинства модульных устройств, включая УЗО и автоматы с широкими контактами
• Материал корпуса: пластик, глянцевый белый (RAL 7035)
• Тип двери: одна непрозрачная, с защелкой
• Степень защиты: IP65 - полностью герметичен от пыли, защищен от струй воды с любого направления
• Наличие DIN-рейки: да, две металлические рейки предварительно установлены
• Наличие монтажной панели: да, внутренняя рампа для фиксации оборудования
• Способ монтажа: навесной, на стену
• Напряжение: 220 В - допустимо для бытовых и слаботочных систем; не предназначен для высоковольтных сетей
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности внутри помещений
• Тип запора: защелка - без ключа, можно дополнительно установить замок
• Комплектность: некомплектный - в комплекте только корпус, дверь, DIN-рейки и монтажная панель. Шины PE/N, заглушки, маркировка и другие элементы - отдельно

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку типа TS35/7,5. Глубина 67 мм позволяет размещать устройства с крупным корпусом, например, двухполюсные УЗО или многоканальные контроллеры. Для монтажа требуется только сверление отверстий под крепеж (в комплекте крепежа нет). Дверь можно поменять сторону открывания - для этого достаточно переставить петли. Защелка легко открывается рукой, но есть возможность установить внешний замок через специальное отверстие в двери.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в соответствии с ГОСТ Р 50030.2 и IEC 61439-3. Степень защиты IP65 гарантирует безопасную работу в пыльных и влажных помещениях (например, в подвале, котельной, на лестничной клетке). Цвет корпуса RAL 7035 - светло-серый, что снижает нагрев от солнечного излучения при установке рядом с окном. Пломбировка возможна - имеются места для опломбирования входных кабелей и двери.

Преимущества

• Высокая степень защиты IP65 - надежнее обычных корпусов с IP44
• Глянцевая поверхность корпуса - легче мыть, не собирает грязь
• Регулируемая глубина DIN-реек - удобно при использовании устройств разной толщины
• Возможность смены направления открывания двери - адаптация под расположение проводов и доступ
• Поддержка пломбировки и установки замка - повышает уровень контроля доступа
• Совместимость с сериями OptiDin и OptiMer - единая экосистема от КЭАЗ для быстрой сборки щита

Ограничения применения

• Не предназначен для наружной установки - несмотря на IP65, корпус не защищен от длительного воздействия дождя, снега или прямого солнца
• Напряжение 220 В - нельзя использовать в трехфазных сетях выше 400 В
• Некомплектный состав - требует докупки шин PE/N, заглушек, клеммников, маркировки
• Отсутствие вентиляции - не рекомендуется для мест с высокой тепловой нагрузкой (более 10 А на модуль в течение длительного времени)
• Пластиковая конструкция - не выдерживает механические удары, не подходит для взрывоопасных зон

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и УЗО
• Щит управления в подъезде - для автономного питания лифта, сигнализации, освещения
• Аппаратный щит в малом цеху - для управления насосами, вентиляторами, конвейерами
• Счетчикный щит - для установки одно- или двухтарифного счетчика OptiMer
• Общий вводный щит в частном доме - при условии, что все кабели заведены в помещении

Практические советы

• Перед монтажом проверьте, чтобы глубина 67 мм хватала для всех ваших устройств - особенно для УЗО с функцией дифференциального тока
• Используйте только качественные DIN-рейки - в корпусе уже есть две, но при необходимости можно заменить
• Для долговечности не затягивайте винты слишком сильно - пластик может треснуть
• Если нужна защита от несанкционированного доступа - сразу заказывайте замок и пломбы
• При сборке щита начинайте с шин PE и N - они должны быть закреплены первыми
• Не забудьте про маркировку - лучше всего использовать термостойкие наклейки, совместимые с серией OptiBox P
• Проверьте соответствие климатического исполнения УХЛ3 условиям вашей комнаты - если температура ниже −25C, используйте другой корпус
