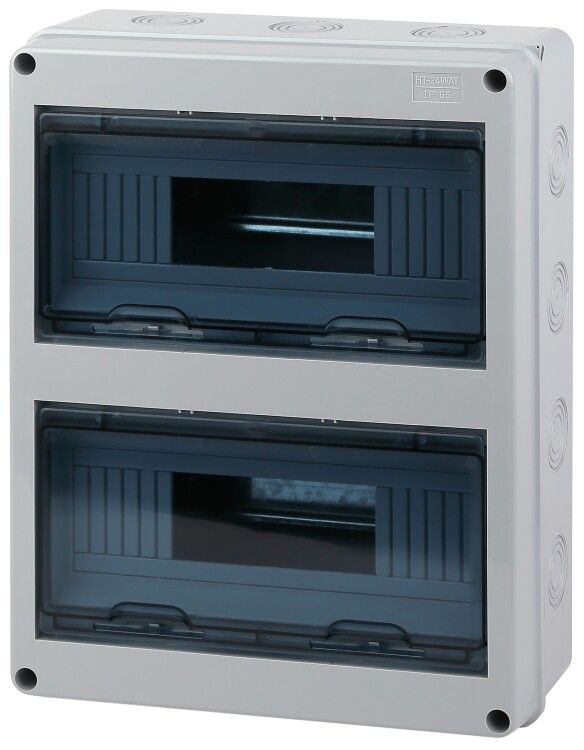

Корпус пластиковый КМПн-24 IP65 KMPN24_IP65 ЭРА Б0046409

Щит навесной пластиковый 24 модуля IP65 КМПн-24 от бренда ЭРА предназначен для компактной и защищённой сборки распределительных щитов в условиях повышенной влажности и запылённости. Благодаря прочному пластиковому корпусу и степени защиты IP65, этот щит надёжно работает как внутри помещений, так и на улице.

Назначение и область применения

Щит навесной пластиковый 24 модуля IP65 КМПн-24 используется для монтажа автоматических выключателей, УЗО, реле и другой модульной аппаратуры. Он применяется для ввода и распределения электроэнергии в сетях до 400 В, обеспечивая защиту от перегрузок и коротких замыканий.

Подходит для установки в местах с высокой влажностью и пылью: гаражи, производственные цеха, подвалы, автомойки, складские помещения, а также на открытых площадках - благодаря герметичному исполнению.

Технические характеристики

• Количество модулей: 24 (два ряда по 12 модулей каждый)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: самозагасающий пластик, устойчивый к УФ-излучению
• Рабочий температурный диапазон: от –40 C до +75 C
• Тип крышки: одна дверца с прозрачным экраном
• DIN-рейка: встроена, стандартная, для крепления модульной аппаратуры
• Цвет корпуса: 7035 RAL (серый)
• Способ монтажа: навесной, на стену

Совместимость и монтаж

Щит навесной пластиковый 24 модуля IP65 КМПн-24 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715 (ширина модуля 17,5 мм). DIN-рейка уже установлены внутри корпуса - достаточно закрепить устройства на рейке и подключить провода.

Для монтажа используйте два крепёжных отверстия на задней стенке. Рекомендуемый шаг крепления - не менее 8–10 см от краёв. Прозрачная дверца позволяет контролировать состояние аппаратуры без вскрытия корпуса.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение, что соответствует требованиям безопасности для электрощитового оборудования. Конструкция обеспечивает защиту от доступа посторонних предметов и случайного контакта с токоведущими частями. Уплотнитель выполнен по технологии «тоннельного уплотнения» - повышает долговечность и надёжность герметизации.

Преимущества

• Высокая степень защиты IP65 - подходит для агрессивных сред
• Устойчивость к УФ-излучению - не желтеет и не хрупнет на солнце
• Прозрачная дверца - удобство контроля и диагностики без открывания
• Полиуретановый уплотнитель - гарантирует длительную герметичность
• Возможность пломбирования - предотвращает несанкционированный доступ
• Широкий температурный диапазон - работает даже в суровом климате

Ограничения применения

Щит навесной пластиковый 24 модуля IP65 КМПн-24 не предназначен для установки в зонах постоянного прямого потока воды (например, под душем или рядом с гидромассажными системами). Также не рекомендуется применять в средах с агрессивными химическими веществами - кислотами, растворителями или маслами, которые могут повредить пластик.

Примеры использования

• Распределительный щит в гараже для питания освещения, зарядки и инструментов
• Автомобильная мойка - управление насосами и нагревательными элементами
• Производственный участок - питание станков и датчиков
• Складское помещение - аварийное освещение и системы сигнализации
• Наружный щит управления на территории объекта - для розеток и освещения

Практические советы

• Перед монтажом проверьте, чтобы внутренний объём щита был достаточен для всех установленных устройств - особенно при использовании крупных УЗО или АВ
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP65
• Не затягивайте болты слишком сильно - пластик легко деформируется
• При установке на улице выбирайте место с минимальным попаданием прямых солнечных лучей - хотя материал устойчив к УФ, длительное воздействие снижает срок службы
• Для обслуживания отсоедините питание и откройте дверцу - прозрачный экран позволяет видеть положение рычагов без вскрытия
