Корпус пластиковый OptiBox P-BNZ-3-24-IP65 | 117971 КЭАЗ

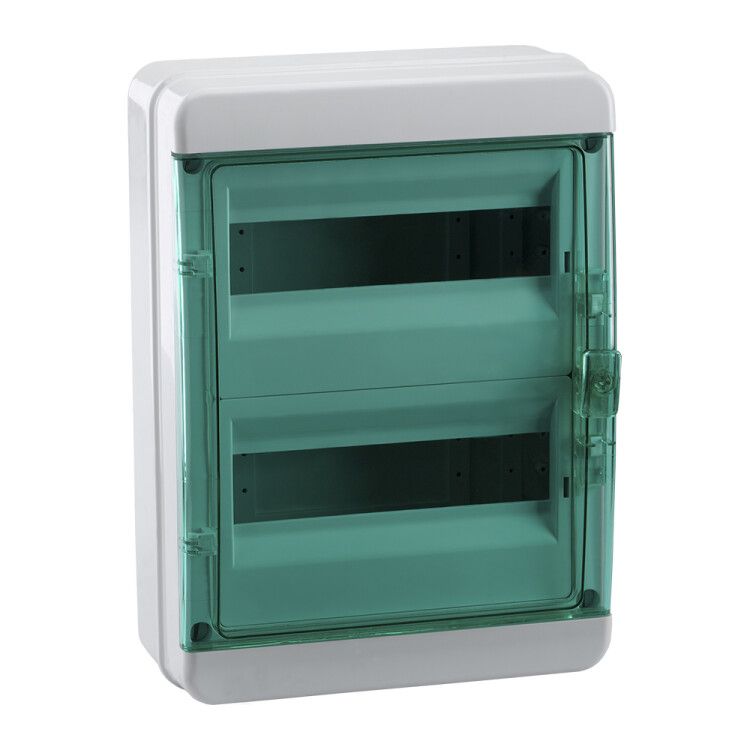

Корпус пластиковый P-BNZ-3-24 IP65 от КЭАЗ - это навесной распределительный щит из прочного ABS-пластика с защитой IP65, рассчитанный на установку до 24 модулей. Подходит для монтажа в помещениях с умеренным климатом, используется в системах автоматизации, управления оборудованием и распределении электропитания. Артикул 117971 соответствует серии OptiBox P.

Назначение и область применения

Корпус пластиковый P-BNZ-3-24 IP65 предназначен для внутреннего монтажа электротехнических устройств: автоматических выключателей, УЗО, реле, контакторов и других модульных элементов. Обеспечивает защиту от пыли и струй воды, что делает его подходящим для установки в цехах, на объектах ЖКХ, в системах автоматического контроля и наружных нишах с ограниченным доступом. Применяется там, где требуется надежная герметизация, но не нужна металлическая конструкция.

Технические характеристики

• Тип изделия: Щит распределительный
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Количество модулей: 24 (стандартный шаг 17,5 мм)
• Размеры: 300×410×153 мм (Ш×В×Г)
• Глубина монтажа: 67 мм - позволяет размещать устройства с большими габаритами
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к химическим воздействиям
• Цвет: 7035 (серый)
• Количество рядов: 2 - вертикальное расположение модулей
• Наличие DIN-рейки: Да - стандартная рейка 35 мм
• Наличие монтажной панели: Да - жестко зафиксированная основа для крепления оборудования
• Наличие двери: Да - одна дверь с пружинным микрозамком
• Тип крышки: С вырезами - для вывода кабелей через предварительно подготовленные отверстия
• Способ монтажа: Открытой установки - крепление на стену
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Напряжение: 220 В - рекомендовано для сетей переменного тока до этого значения

Совместимость и монтаж

Корпус пластиковый P-BNZ-3-24 IP65 совместим со всеми типовыми модульными устройствами, установленными на DIN-рейке. Монтаж осуществляется на плоскую поверхность с помощью четырёх крепёжных отверстий на задней стенке. Для фиксации используются саморезы M4–M6 (не входят в комплект). Выдавливаемые отверстия по периметру позволяют легко проделывать проходы под кабель без дополнительных инструментов. Дверь открывается одним движением благодаря пружинному микрозамку - не требует ключа, но допускает установку внешнего замка (в комплекте есть крепления).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP65 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Корпус выполнен из самозагасающего пластика - не поддерживает горение. Напряжение 220 В указывает на применение в бытовых и промышленных однофазных сетях; для трёхфазных систем необходимо использовать дополнительные коммуникационные решения.

Преимущества

• Выдавливаемые отверстия по периметру - ускоряют прокладку кабелей, исключают необходимость сверления
• Пластиковые быстро закручиваемые винты - удобны при сборке, не требуют отвертки каждый раз
• Пружинный микрозамок - надёжно удерживает дверь, не требует ключа, легко открывается одной рукой
• Встроенный держатель шин - позволяет организовать PE/N-шину внутри корпуса без дополнительных креплений
• Возможность установки внешнего замка - повышает уровень безопасности при использовании в общественных зонах
• Жёсткая монтажная панель - снижает риск деформации при нагрузках на оборудование

Ограничения применения

• Не предназначена для установки вне помещений без дополнительной защиты от прямого солнца и осадков
• ABS-пластик теряет прочность при температурах ниже −25C - не подходит для экстремального севера
• Напряжение 220 В ограничивает использование в трёхфазных системах выше 400 В - требуется согласование с проектом
• Комплектация некомплектная - не включает автоматы, УЗО, шины, кабели, крепёж - всё нужно докупать отдельно
• Не подходит для взрывоопасных сред - отсутствует сертификат Ex

Примеры использования

• Распределительный щит на входе в квартиру или офис
• Щит управления насосной станцией
• Корпус для автоматики конвейера в пищевой промышленности
• Распределительный пункт на территории склада с высокой запылённостью
• Аппаратный шкаф для системы видеонаблюдения

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина 67 мм должна позволить свободно разместить все ваши модули - особенно если используются крупногабаритные УЗО
• Используйте кабельные вводы с уплотнителями - даже при IP65 открытые отверстия требуют герметизации
• При установке замка выбирайте модели с механическим ключом - электронные замки могут не работать при перебоях питания
• Для многожильных проводов используйте наконечники - пластиковая монтажная панель не всегда выдерживает частые демонтажи
• При работе в холодном климате (ближе к −25C) избегайте резких ударов по корпусу - ABS становится хрупким
• Артикул 117971 - единственный номер для заказа деталей замены, например, двери или винтов - сохраните его в документации
