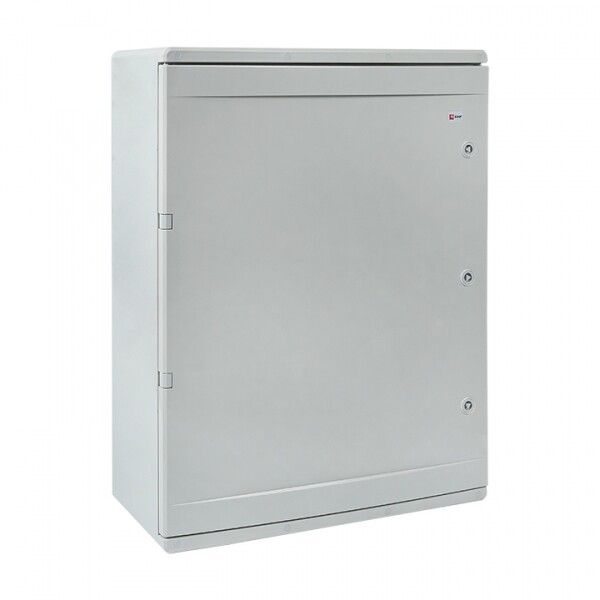

Бокс пластиковый с монтажной платой (ВхШхГ) 800х600х260мм IP65 PROxima | PB65MP010 EKF

Бокс пластиковый с монтажной платой 800х600х260 мм IP65 от EKF серии PROxima - это готовый распределительный щит для наружной и внутрипомещенческой установки, рассчитанный на монтаж модульного оборудования. Корпус из прочного АБС-пластика с защитой IP65 и встроенной монтажной платой делает его надежным решением для систем автоматизации, управления и распределения энергии.

Назначение и область применения

Этот бокс предназначен для сборки распределительных щитов, где требуется защита электронных и силовых компонентов от внешней среды. Подходит для установки в условиях повышенной запыленности, сырости или перепадов температур - например, на улице, в цехах, на объектах ЖКХ, транспорта или промышленной автоматизации. Монтажная плата позволяет фиксировать DIN-рейки, автоматы, контакторы, реле и другие устройства. Применяется там, где нужна долговечная, не требующая обслуживания конструкция.

Технические характеристики

• Размеры корпуса: 800 × 600 × 260 мм (Ш×В×Г)
• Монтажная глубина: 240 мм - достаточна для установки двухрядных DIN-реек с устройствами до 22 мм шириной каждое
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим воздействиям и химическим агрессивным средам
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Цвет: RAL 7035 (серый матовый)
• Количество рядов: один - для однорядной компоновки оборудования
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Тип закрытия: защелкивающаяся система - не требует специальных инструментов для открывания
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Бокс совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтажная панель уже установлена внутри корпуса - её можно использовать сразу после вскрытия. Установка осуществляется методом открытой монтажа: крепится на стену с помощью анкеров или дюбелей через отверстия в задней стенке. Для герметичности рекомендуется использовать уплотнители, входящие в комплект, и проверить плотность прилегания крышки. Габариты позволяют разместить до 36 модулей 18 мм или 24 модуля 22 мм. Не подходит для встраивания в стену - только навесной способ.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и ГОСТ Р 51321.1-2007 для распределительных щитов. Степень защиты IP65 гарантирует работу в условиях, где возможны брызги, дождь или мойка оборудования. Нагрузка на монтажную плату не должна превышать допустимую массу - около 15 кг равномерно распределённого веса. Крышка не является взрывозащищённой - применение в зонах с опасностью взрыва запрещено.

Преимущества

• Ударопрочный АБС-пластик - выдерживает случайные повреждения при транспортировке и монтаже
• Встроенная монтажная панель - экономит время на сборке, исключает необходимость самостоятельного крепления
• Защита IP65 - снижает риск отказов из-за влаги и пыли
• Запираемая дверца - повышает уровень безопасности и контроля доступа
• Долгий срок гарантии - 5 лет свидетельствуют о высоком качестве материалов

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием прямых струй воды под высоким давлением - например, в моющих комплексах
• Не используется в экстремально холодных условиях ниже –30C - материал теряет часть ударной прочности
• Не подходит для установки мощных преобразователей частоты или трансформаторов с тепловыделением более 500 Вт - нет принудительной вентиляции
• Ограниченная глубина (240 мм) не позволяет размещать крупные аппараты, такие как большие ПЛК-блоки или старые модели автоматических выключателей с габаритами >200 мм

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере в пищевой промышленности
• Автоматизация освещения во дворе или на парковке
• Контрольный пункт для системы видеонаблюдения вне помещений
• Распределительный щит на объектах с ограниченным бюджетом, где важна надёжность без сложного обслуживания

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они расположены по бокам и внизу корпуса
• При использовании прозрачной дверцы (по запросу) учтите, что она не защищает от UV-лучей - при длительном солнечном свете возможно помутнение
• Для удобства обслуживания оставьте минимум 30 см свободного пространства перед дверцей
• При заказе нескольких единиц - выбирайте одинаковый номер RAL 7035, чтобы избежать визуального различия при групповой установке
• Артикул pb65mp010 - это базовая модель; если нужны другие варианты дверей или размеров - обращайтесь к каталогу EKF PROxima
