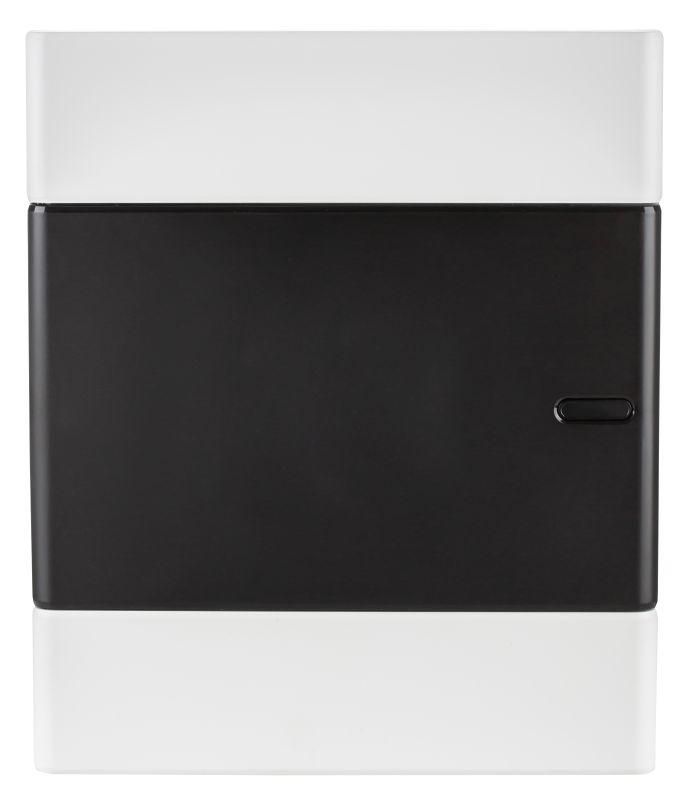

Щит распределительный навесной ЩРН-П-24 24 мод. IP41 | Б0052641 BOXS-24-p-s-t Trend ЭРА

Щит распределительный навесной ЩРН-П-24 24 модуля IP41 от ЭРА - компактный корпус для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых, коммерческих и промышленных помещениях. Корпус выполнен из самозагасающего пластика, имеет прозрачную крышку и крепится на стену. Артикул б0052641 соответствует серийному решению ЭРА Trend BOXS-24-p-s-t.

Назначение и область применения

Щит распределительный навесной ЩРН-П-24 24 модуля IP41 предназначен для сборки и защиты электрических цепей напряжением до 400 В. Он защищает оборудование от перегрузок и коротких замыканий, а пользователей - от поражения электрическим током. Подходит для установки в квартирах, домах, офисах, на производственных участках, в спортивных комплексах и инфраструктурных объектах. Используется там, где требуется надёжная, но недорогая распределительная система.

Технические характеристики

• Количество модулей: 24 (стандартный шаг 17,5 мм)
• Тип корпуса: навесной, открытой установки
• Материал: пластик, не поддерживающий горение
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикального падения капель воды
• Количество рядов: два - позволяет равномерно распределить нагрузку по высоте
• Крышка: прозрачная, закрытого типа, одна дверца
• DIN-рейка: есть, съёмная, фиксируется винтами
• Цвет: белый
• Глубина внутреннего пространства: 0 мм - корпус плоский, без углубления, рассчитан на монтаж только на поверхности

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-24 24 модуля IP41 совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле, контакторы) шириной 17,5 мм. DIN-рейка снимается для удобства предварительной сборки. Кабели заводятся через готовые отверстия в задней стенке - можно использовать кабельные вводы с уплотнителями. Монтаж осуществляется на стену с помощью шурупов; рекомендуется использовать анкерные болты для тяжёлых конструкций. Отсутствие внутренней глубины требует соблюдения зазора между щитом и стеной - провода должны свободно проходить без перегиба.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что снижает риск распространения огня. Степень защиты IP41 обеспечивает базовую безопасность в условиях сухих помещений с возможным попаданием капель воды - например, в ванных комнатах или на кухнях. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для распределительных щитов. Не предназначен для наружной установки или мест с повышенной влажностью.

Преимущества

• Прозрачная крышка позволяет контролировать состояние модулей без вскрытия
• Съёмная DIN-рейка ускоряет сборку перед установкой
• Пластиковый корпус легкий, не требует заземления
• Удобные кабельные вводы - минимизируют необходимость доработки корпуса
• Два ряда позволяют организовать разделение цепей (например, освещение и розетки)

Ограничения применения

• Не подходит для установки на улице - степень защиты IP41 не защищает от дождя или брызг
• Отсутствие внутренней глубины исключает возможность монтажа крупных устройств с выступающими элементами (например, некоторых старых УЗО или реле с большими клеммами)
• Не предназначен для промышленных сред с агрессивными химическими веществами или постоянной запылённостью
• Пластиковый корпус менее устойчив к механическим повреждениям по сравнению с металлическими аналогами

Примеры использования

• Главный распределительный щит в однокомнатной квартире - 8 модулей на розетки, 8 на освещение, 8 на мощные приборы
• Щит на этаже многоквартирного дома - распределение по подъездам
• Обслуживание оборудования в малом цеху - защита трёх станков и системы освещения
• Индивидуальный щит на даче - управление насосом, освещением и розетками

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 24 модуля - некоторые УЗО занимают 2–3 места
• Используйте кабельные вводы с герметичными прокладками, даже при IP41 - это продлит срок службы
• Не затягивайте винты DIN-рейки слишком сильно - это может деформировать пластик
• При использовании в ванной комнате убедитесь, что рядом нет источника прямого брызгания - лучше установить выше уровня раковины
• Артикул б0052641 - точный идентификатор для заказа запасных частей или аналогов от ЭРА
