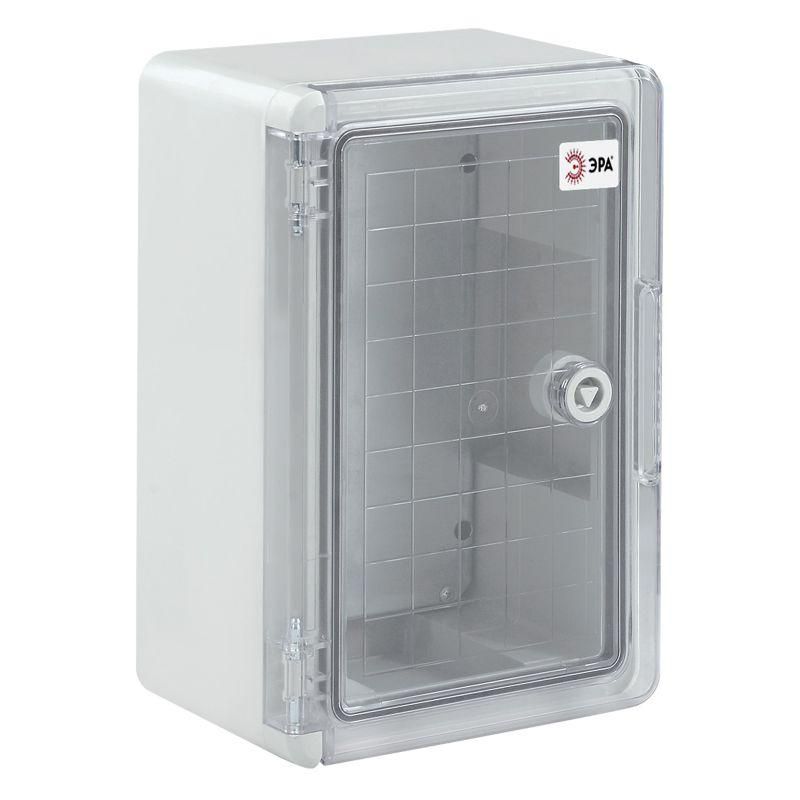

Корпус пластиковый ЩМП-П 350х250х150мм прозр. дверь УХЛ1 IP65 IK10 box352515_t ЭРА Б0052353

Корпус распределительного щита ЩМП-П 350х250х150мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 от бренда ЭРА предназначен для наружной и внутренней установки оборудования управления и распределения энергии. Этот щит обеспечивает надёжную защиту компонентов в сложных условиях эксплуатации, особенно там, где важна видимость состояния приборов.

Назначение и область применения

Корпус ЩМП-П используется для монтажа модульного оборудования: автоматических выключателей, реле, контакторов, счетчиков, терморегуляторов, сетевых интерфейсов. Подходит для сборки щитов автоматизации, систем АСКУЭ, телеметрии, управления освещением и промышленными процессами. Благодаря защите IP65 и классу II, его можно устанавливать как внутри зданий, так и на улице - например, возле насосных станций, на фасадах объектов, в кабельных колодцах или на производственных площадках.

Технические характеристики

• Размеры корпуса: 350×250×150 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим воздействиям и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с высоты 1 метр)
• Цвет: RAL 7035 (серый каменный)
• Тип двери: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратуры без открывания
• Замок: есть - обеспечивает безопасность доступа
• Монтажная панель: да - для крепления DIN-рейки и оборудования
• Класс защиты: II - двойная изоляция, заземление не требуется
• Температурный режим: УХЛ1 - работает при температурах от −40C до +40C
• Способ установки: открытая - крепится на стену с помощью кронштейнов или болтов
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении внешних элементов

Совместимость и монтаж

Корпус ЩМП-П рассчитан на установку стандартных модулей на DIN-рейку шириной 35 мм. Монтажная панель имеет предварительно подготовленные отверстия для крепления рейки. Для монтажа на стену используются четыре крепёжных отверстия в задней части корпуса. Прозрачная дверь крепится на шарнирах и фиксируется замком. Напряжение питания не указано - щит является только защитным кожухом, не содержит коммутирующих элементов. Перед монтажом проверьте, что глубина установленного оборудования не превышает 150 мм.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Класс защиты II исключает необходимость подключения к PE-проводу, что снижает риск ошибок при монтаже. Высокая ударопрочность IK10 и герметичность IP65 обеспечивают безопасность работы даже в условиях повышенной механической нагрузки и сырости. Прозрачная дверь выполнена из поликарбоната, устойчивого к трещинам и UV-излучению.

Преимущества

• Прозрачная дверь позволяет контролировать индикацию и положение переключателей без вскрытия щита
• АБС-пластик не ржавеет, не проводит ток и не деформируется при перепадах температур
• Высокая степень защиты IP65 делает возможным применение в сырых, пыльных и уличных условиях
• Ударопрочность IK10 снижает риск повреждения при случайных ударах или вандальных действиях
• Замок обеспечивает контроль доступа, что важно для администрируемых объектов
• Совместим с системами молниезащиты - при условии правильного заземления металлических частей, подключённых к щиту

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не сертифицирован для Ex-зон)
• Номинальный ток 0 А - сам корпус не рассчитан на прохождение тока; все токоведущие элементы должны быть смонтированы внутри
• Не рекомендован для постоянного погружения в воду - IP65 защищает от брызг и струй, но не от длительного затопления
• При использовании в условиях сильного нагрева (например, рядом с печами) необходимо дополнительно оценивать тепловую нагрузку на пластик
• Не подходит для установки в средах с агрессивными химическими парами (кислоты, щелочи) без дополнительной защиты

Примеры использования

• Уличный щит управления освещением на автостоянке
• Распределительный щит системы учёта потребления воды (АСКУЭ) на котельной
• Щит автоматизации конвейера на пищевом производстве
• Контрольный пункт телеметрии на трубопроводе
• Щит управления насосной станцией в канализационном коллекторе

Практические советы

• Перед монтажом убедитесь, что оборудование внутри не превышает 150 мм в глубину - иначе дверь не закроется
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP65
• При установке на улице - выбирайте место с минимальным попаданием прямых солнечных лучей, чтобы избежать перегрева АБС-пластика
• Проверяйте соответствие посадочных размеров DIN-рейки - она должна плотно входить в пазы монтажной панели
• При необходимости заземления внешнего оборудования (например, антенны или металлического кожуха) - подключайте его к контуру молниезащиты, а не к корпусу щита
• Щит ЭРА ЩМП-П 350х250х150мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 - один из немногих решений, сочетающих прозрачность, прочность и уличную защиту в одном корпусе
