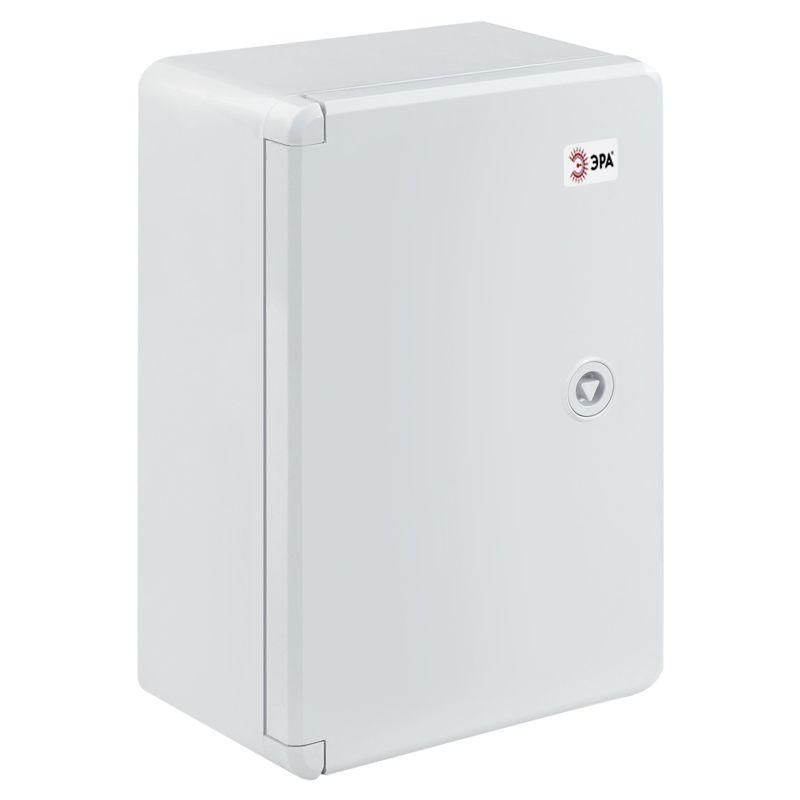

Корпус пластиковый ЩМП-П 350х250х150мм УХЛ1 IP65 IK10 box352515_g ЭРА Б0052363

Корпус пластиковый ЩМП-П 350х250х150мм УХЛ1, IP65, IK10 от бренда ЭРА — это герметичный монтажный щит из прочного АБС-пластика, предназначенный для надёжной защиты электрооборудования в условиях улицы, на производстве или в помещениях с высокой запылённостью. Артикул б0052363 подходит для сборки щитов автоматизации, АСКУЭ и систем телеметрии.

Назначение и область применения

Корпус ЩМП-П 350х250х150мм используется для монтажа модульного оборудования: автоматических выключателей, реле, контакторов, терморегуляторов, сетевых фильтров, устройств связи и других компонентов, требующих защиты от внешних воздействий. Подходит для установки в местах с повышенной влажностью, пылью, перепадами температур — например, на улице, в цехах, на насосных станциях, в системах контроля энергопотребления.

Технические характеристики

• Размеры: 350×250×150 мм — внутреннее пространство позволяет разместить до 12–14 стандартных DIN-модулей (при условии правильного расположения)
• Материал корпуса: АБС-пластик — ударопрочный, устойчив к химическим веществам и старению
• Степень защиты: IP65 — полная защита от пыли и струй воды под давлением
• Ударопрочность: IK10 — выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Класс защиты: II — двойная изоляция, заземление не требуется
• Тип двери: одинарная, с защёлкой и встроенным замком
• Тип крышки: закрытого типа — обеспечивает герметичность без дополнительных уплотнителей
• Цвет: серый — устойчив к выцветанию под UV-излучением
• Установка: открытая — крепится на стену с помощью кронштейнов или болтов через отверстия в задней стенке
• Рабочая температура: соответствует классу УХЛ1 — от −40°C до +40°C
• Подходит для молниезащиты — возможно подключение к системе молниезащиты здания

Совместимость и монтаж

Корпус ЩМП-П оснащён монтажной панелью из пластика с предварительно просверленными отверстиями под DIN-рейку. Для монтажа используйте стандартную DIN-рейку 35 мм. Крепление осуществляется на стену с помощью четырёх болтов (не входят в комплект). Отсутствие отверстий для фланцев означает, что кабели вводятся только через штатные вводы — рекомендуется использовать кабельные вводы с уплотнителем (например, M20x1.5) для сохранения степени защиты IP65. Замок на двери совместим с ключами стандартного типа (ключ не входит).

Безопасность и стандарты

Корпус ЩМП-П соответствует требованиям ГОСТ Р 51317.1-2009 (IEC 60529) по степени защиты IP65 и ГОСТ Р 51318-2009 (IEC 62262) по ударопрочности IK10. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает риск возникновения потенциала на корпусе. Материал АБС-пластик не поддерживает горение и самозатухает при нагреве.

Преимущества

• Высокая механическая прочность благодаря IK10 и АБС-пластиковому корпусу
• Полная герметизация — IP65 позволяет применять в сырых и пыльных средах без дополнительных мер
• Встроенная монтажная панель — упрощает установку DIN-реек и снижает время сборки
• Запирающаяся дверь — повышает безопасность и предотвращает несанкционированный доступ
• Устойчивость к экстремальным температурам — работает в холодном климате (класс УХЛ1)
• Не требует заземления — экономит провода и упрощает монтаж

Ограничения применения

• Номинальный ток 0 А — корпус не рассчитан на коммутацию тока; все устройства должны быть установлены внутри, а ток проходить через них, а не через корпус
• Отсутствуют встроенные кабельные вводы — необходимо докупать уплотнители и вводы отдельно
• Не предназначен для установки мощных тепловыделяющих устройств (например, частотных преобразователей >2.2 кВт) без принудительного охлаждения — возможен перегрев
• Пластиковая монтажная панель не выдерживает значительных нагрузок — не крепите тяжёлое оборудование (более 5 кг) без дополнительной опоры

Примеры использования

• Наружный щит управления насосной станцией
• Щит АСКУЭ для учёта электроэнергии на объекте
• Контрольный щит системы видеонаблюдения на территории предприятия
• Распределительный щит для автоматизации конвейера в цеху
• Шкаф телеметрии на линии электропередач

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабельные вводы были точно совмещены с местами прокладки проводов — иначе придётся сверлить дополнительно, нарушая степень защиты
• Используйте кабельные вводы с резьбой M20 или G½ и уплотнительными кольцами — это гарантирует сохранение IP65 после ввода кабелей
• При установке в холодном климате избегайте резких перепадов температур — конденсат может образоваться внутри, если щит был в тёплом помещении перед выходом на улицу
• Проверяйте плотность закрывания двери — при необходимости регулируйте защёлки, чтобы не было зазора между рамой и крышкой
• Для долговечности не применяйте растворители, ацетон или жёсткие моющие средства — достаточно протирки влажной тряпкой
