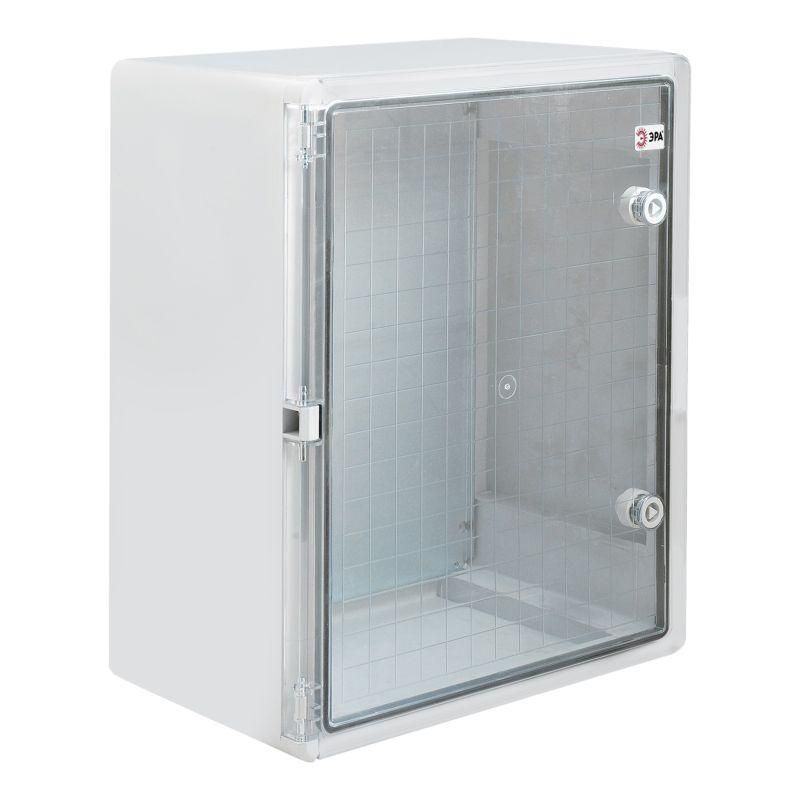

Корпус пластиковый ЩМП-П 600х400х200мм прозр. дверь УХЛ1 IP65 IK10 box604020_t ЭРА Б0052359

Корпус распределительного щита ЩМП-П 600х400х200мм от бренда ЭРА - это прочный, защищённый от внешних воздействий ящик с прозрачной дверью, предназначенный для монтажа оборудования в условиях улицы или на объектах с высокой механической нагрузкой. Артикул б0052359 соответствует требованиям к надёжности в сложных средах.

Назначение и область применения

Корпус ЩМП-П 600х400х200мм используется для сборки распределительных щитов, где требуется защита электроники и автоматики от пыли, воды, ударов и перепадов температур. Подходит для установки в открытых зонах: на фасадах зданий, в кабельных колодцах, на промышленных площадках, в системах АСКУЭ, телеметрии и автоматизации. Прозрачная дверь позволяет контролировать состояние приборов без вскрытия щита.

Технические характеристики

• Размеры: 600×400×200 мм - компактная форма для ограниченного пространства
• Материал корпуса: АБС-пластик - легкий, химически стойкий, не подвержен коррозии
• Степень защиты: IP65 - полностью герметичен против пыли, выдерживает струю воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 метр)
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Тип двери: одинарная, прозрачная - удобна для визуального контроля
• Монтажная панель: есть - позволяет крепить DIN-рейки и оборудование внутри
• Цвет: RAL 7035 (серый каменный) - устойчив к выцветанию
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 100 А - допустимая нагрузка на входную группу
• Толщина стенок: 0,8 мм - достаточна для жесткости при сохранении веса
• Подходит для молниезащиты: да - совместим с системами молниезащиты зданий
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

Корпус ЩМП-П 600х400х200мм рассчитан на открытую установку: крепится болтами к стене, столбу или опоре. Монтажная панель имеет стандартные отверстия под DIN-рейки, что позволяет устанавливать любые модульные устройства: автоматы, УЗО, реле, счетчики. Нет готовых отверстий для фланцев - просверливание выполняется самостоятельно при необходимости. Для подвода кабелей используйте вводные патрубки (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II исключает необходимость подключения к контуру заземления, снижает риск поражения током. Высокая ударопрочность IK10 и защита IP65 обеспечивают безопасную работу даже в аварийных ситуациях. Корпус не поддерживает горение - материал самозатухающий.

Преимущества

• Прозрачная дверь - возможность проверки состояния оборудования без вскрытия
• Высокая степень защиты IP65 - идеально для уличного монтажа
• Ударопрочность IK10 - выдерживает случайные повреждения при обслуживании
• Пластиковый корпус - не ржавеет, не требует окраски, легко моется
• Встроенный замок - предотвращает несанкционированный доступ
• Совместимость с молниезащитой - можно использовать в зоне риска молниевых разрядов

Ограничения применения

• Не предназначен для установки в помещениях с постоянным контактом с открытым пламенем или высокими температурами (>+60C)
• Внутренняя глубина 0 мм - указывает на то, что внутренние размеры равны внешним; не следует забывать про толщину стенок при расчете места для оборудования
• Нет встроенных вводов - необходимо дополнительно закупать кабельные вводы и заглушки
• Не рекомендован для установки в местах с частым воздействием агрессивных химических веществ (например, кислоты, растворители)
• Количество модулей не указано - максимальное количество зависит от размера установленных устройств, а не от самого корпуса

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит системы освещения парковой территории
• Шкаф сбора показаний счётчиков (АСКУЭ) на фасаде многоквартирного дома
• Автоматизация конвейера на производстве с повышенной запылённостью
• Щит телеметрии на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, чтобы все кабели были правильно подготовлены - вводы делают после установки корпуса
• При использовании в холодном климате учтите, что АБС-пластик становится более хрупким ниже −40C - избегайте ударов при низких температурах
• Для долговечности регулярно протирайте прозрачную дверь от грязи и налёта - она влияет на видимость индикаций
• Выбирая оборудование для внутреннего монтажа, ориентируйтесь на суммарную ширину модулей - 600 мм позволяют вместить около 30–36 стандартных модулей 17,5 мм каждый
• Не используйте металлические крепления прямо через корпус - они могут повредить изоляцию. Применяйте пластиковые держатели или переходники
