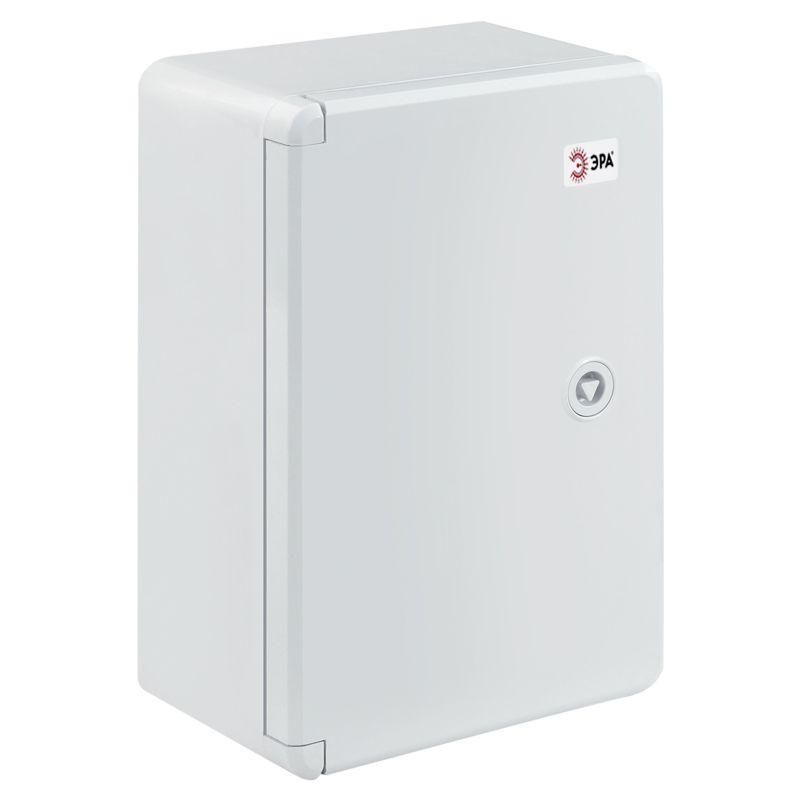

Корпус пластиковый ЩМП-П 400х300х170мм УХЛ1 IP65 IK10 box403017_g ЭРА Б0052364

Корпус распределительного щита ЩМП-П 400х300х170мм УХЛ1 IP65 IK10 от бренда ЭРА предназначен для наружной и внутренней установки электрооборудования в условиях повышенной запыленности, влаги и механических воздействий. Этот щит обеспечивает надежную защиту компонентов автоматизации, телеметрии и систем учета энергоресурсов.

Назначение и область применения

Корпус распределительного щита ЩМП-П 400х300х170мм УХЛ1 IP65 IK10 используется для монтажа модульного оборудования: автоматических выключателей, реле, контакторов, терморегуляторов, сетевых фильтров и других устройств до 100 мм в ширину. Подходит для сборки щитов автоматизации, систем АСКУЭ, телеметрии и управления технологическими процессами. Благодаря защите IP65 и классу ударопрочности IK10, корпус можно устанавливать как внутри зданий, так и на улице - например, на фасадах, в шкафах на объектах ЖКХ, промышленных площадках, насосных станциях и тепловых пунктах.

Технические характеристики

• Размеры: 400×300×170 мм (Ш×Г×В)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим веществам и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 2 кг, падающего с высоты 1 метр)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип двери: одинарная, с замком - предотвращает несанкционированный доступ
• Цвет: 7035 RAL (серый металлик)
• Наличие монтажной панели: да - позволяет закрепить DIN-рейки и оборудование жестко
• Способ монтажа: открытая установка - крепится на стену через отверстия в задней стенке
• Подходит для наружного применения: да - рассчитан на работу при температуре от −40C до +40C (класс УХЛ1)
• Номинальный ток: 0 A - корпус не является токоведущим элементом, не имеет собственной нагрузки
• Подходит для молниезащиты: да - совместим с системами грозозащиты при правильном заземлении внешних проводников

Совместимость и монтаж

Корпус распределительного щита ЩМП-П 400х300х170мм УХЛ1 IP65 IK10 совместим со всеми типами DIN-реек (35 мм) и стандартными модульными устройствами. Монтажная панель выполнена из усиленного пластика - позволяет равномерно распределить нагрузку от тяжелого оборудования. Для крепления используются четыре отверстия в задней стенке - рекомендуется использовать анкеры или саморезы с диаметром не более 5 мм. Дверь открывается на 180°, что удобно для обслуживания. Кабельные вводы отсутствуют - необходимо самостоятельно просверлить отверстия под герметичные вводы (например, M20 или M25) при необходимости.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов. Класс защиты II исключает необходимость подключения к контуру заземления, однако при использовании в системах молниезащиты все металлические части, проходящие через корпус (проводники, трубопроводы), должны быть правильно заземлены. Температурный режим УХЛ1 гарантирует сохранение функциональности в холодных регионах России и стран СНГ.

Преимущества

• Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают долгую службу даже в агрессивных средах
• АБС-пластик не ржавеет, не корродирует и не требует окраски
• Запирающаяся дверь повышает безопасность и снижает риск случайного вмешательства
• Монтажная панель упрощает сборку и делает конструкцию более жесткой
• Цвет 7035 RAL - универсальный, хорошо сочетается с другими промышленными решениями

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - не имеет сертификата взрывозащиты
• Не содержит встроенных кабельных вводов - потребуется самостоятельная доработка
• Нулевой номинальный ток означает, что корпус нельзя использовать как коммутирующее устройство
• Не подходит для установки мощных преобразователей частоты или аппаратов с высоким теплоотводом - возможен перегрев при длительной работе без принудительной вентиляции

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит системы АСКУЭ в подъезде многоквартирного дома
• Корпус для контроллера автоматики теплового пункта
• Щит телеметрии на фасаде промышленного цеха
• Управление освещением на территории парковки или складского комплекса

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры (400×300 мм) подходили для вашего набора оборудования - особенно если планируете установить несколько крупных автоматов
• Используйте герметизирующие вводы с резиновыми уплотнителями для кабелей - это сохранит уровень IP65
• При установке на улице ориентируйте дверь так, чтобы она не находилась под прямым потоком дождя
• Для работы в условиях сильных перепадов температур используйте термостойкий клей и провода с рабочей температурой минимум −40C
• Щит ЩМП-П 400х300х170мм УХЛ1 IP65 IK10 от ЭРА легко заменяется аналогами - он стандартизирован и широко распространен среди монтажных компаний
