Корпус пластиковый ЩМП-П 300х200х130мм прозр. дверь УХЛ1 IP65 IK10 box302013_t ЭРА Б0052352

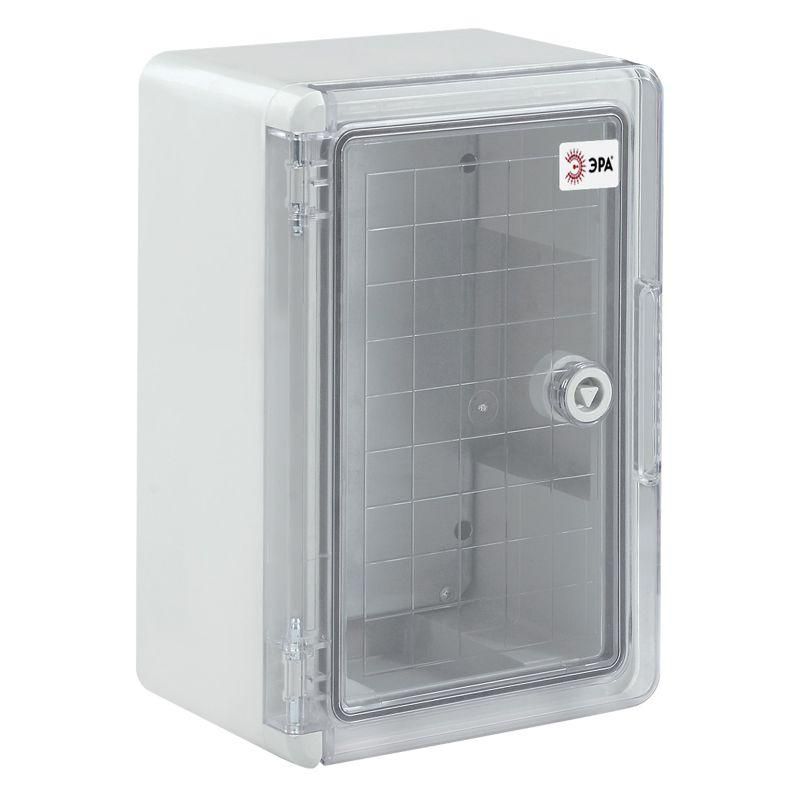

Корпус пластиковый ЩМП-П 300х200х130мм прозрачная дверь УХЛ1 IP65 IK10 от бренда ЭРА - это герметичный монтажный щит с прочным прозрачным люком, предназначенный для установки внутри или снаружи зданий в условиях повышенной запыленности, влаги и механических воздействий. Артикул б0052352 обеспечивает надежную защиту оборудования в системах автоматизации, АСКУЭ и телеметрии.

Назначение и область применения

Корпус ЩМП-П используется для компактной сборки и защиты электронных и силовых модулей: автоматических выключателей, реле, счетчиков, терморегуляторов, сетевых интерфейсов. Подходит для монтажа в помещениях и на улице - например, на фасадах зданий, в подъездах, на производственных площадках, в насосных станциях, тепловых пунктах. Прозрачная дверь позволяет контролировать состояние приборов без вскрытия корпуса.

Технические характеристики

• Размеры: 300×200×130 мм - оптимальная глубина для установки до 12 модулей шириной 17,5 мм
• Материал корпуса: АБС-пластик - ударостойкий, химически устойчивый, не поддерживающий горение
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 2 кг, падающего с высоты 1 метр)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип двери: одинарная, прозрачная, с защелкой
• Замок: есть - возможность пломбирования и доступа только авторизованным лицам
• Климатическое исполнение: УХЛ1 - работает при температуре от −40C до +40C
• Монтажная панель: да - металлическая планка с креплениями для DIN-рейки
• Способ установки: открытая - крепится на стену через отверстия в задней стенке

Совместимость и монтаж

Корпус ЩМП-П совместим со всеми стандартными DIN-рейками (35 мм) и модульными устройствами, соответствующими ГОСТ Р МЭК 60947. Для монтажа используйте саморезы M4–M6. Отверстия в задней стенке позволяют закрепить корпус на любой вертикальной поверхности - бетон, металл, дерево. Кабели заводятся через предварительно подготовленные входные отверстия - они не предусмотрены в базовой комплектации, требуют самостоятельного сверления. Не рекомендуется использовать для установки мощных преобразователей частоты без дополнительного теплоотвода - корпус не рассчитан на активное охлаждение.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51317.1, ГОСТ Р 51317.2, ГОСТ Р 51317.3. Соответствие классу защиты II исключает необходимость подключения к контуру заземления. Сертифицирован для работы в условиях взрывоопасных сред категории 2G/2D (при соблюдении условий монтажа и герметизации). Наличие замка и прозрачной двери снижает риск случайного вмешательства.

Преимущества

• Высокая степень защиты IP65 и IK10 делают корпус устойчивым к внешним факторам - идеально для уличного монтажа
• Прозрачная дверь позволяет визуальный контроль состояния оборудования без демонтажа
• АБС-пластик не ржавеет, не корродирует, легче металла - удобен для транспортировки и установки
• Встроенная монтажная панель упрощает сборку и повышает точность расположения модулей
• Климатическое исполнение УХЛ1 гарантирует работу в суровых условиях - от сильных морозов до жары

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон без дополнительной сертификации
• Номинальный ток 0 А - корпус не является коммутирующим элементом; все токоведущие части должны находиться внутри установленных модулей
• Отсутствуют готовые кабельные вводы - необходимо самостоятельно просверливать отверстия и применять уплотнители
• Не рассчитан на длительную работу при температурах выше +40C без принудительного охлаждения
• Не подходит для установки крупногабаритных устройств (например, больших трансформаторов или частотников) - ограничен объем внутреннего пространства

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, пыли и вандализма
• Распределительный щит АСКУЭ в подвале многоквартирного дома - учет потребления энергии с возможностью проверки показаний
• Автоматизация конвейера на пищевом производстве - защита от влаги и моющих средств
• Телеметрический шкаф на ЛЭП - передача данных с датчиков при любых погодных условиях

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 130 мм достаточна для большинства модулей, но не для габаритных реле или ИБП
• При использовании на улице обязательно прокладывайте кабели через уплотненные вводы - даже при IP65 некачественная герметизация приведёт к попаданию влаги
• Для долговечности не допускайте перегрева - избегайте установки рядом с источниками тепла (печи, нагреватели)
• При необходимости замены модулей - откройте дверь, открутите крепления рейки, не трогая провода
• Артикул б0052352 - один из самых популярных в линейке ЭРА для малых щитов; при заказе нескольких экземпляров убедитесь, что цвет и тип двери совпадают
