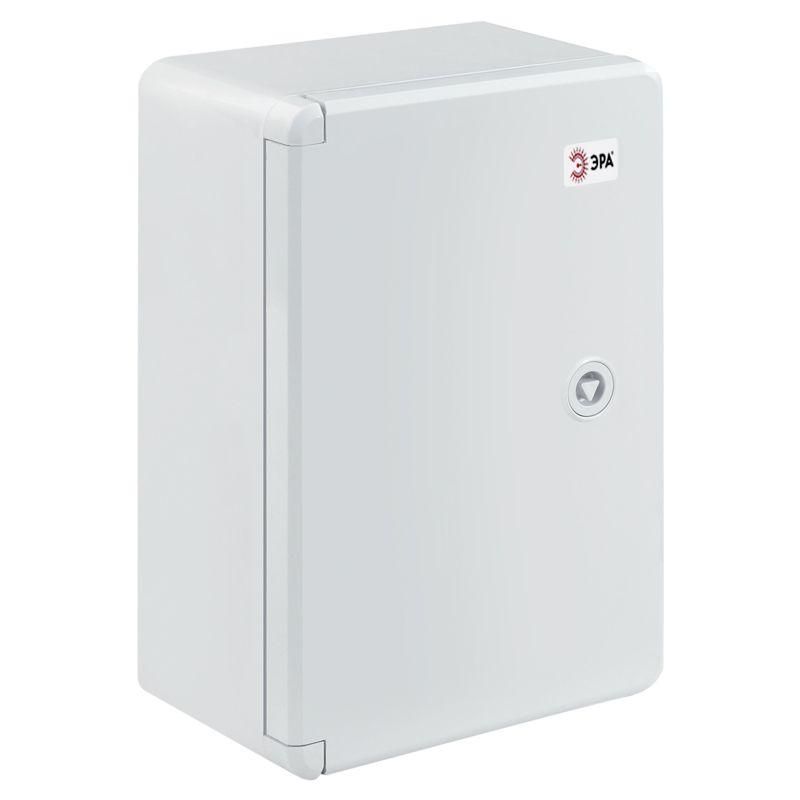

Корпус пластиковый ЩМП-П 300х200х130мм УХЛ1 IP65 IK10 box302013_g ЭРА Б0052362

Корпус пластиковый ЩМП-П 300х200х130мм УХЛ1, IP65, IK10 от бренда ЭРА - это надёжный монтажный щит из прочного АБС-пластика, предназначенный для установки внутри помещений и на улице. Артикул б0052362 подойдёт для компоновки автоматических устройств, систем учёта и телеметрии.

Назначение и область применения

Корпус ЩМП-П 300х200х130мм используется для сборки электрических шкафов, где требуется защита оборудования от внешних воздействий. Подходит для установки модульных аппаратов: автоматических выключателей, реле, контакторов, счетчиков, терморегуляторов, сетевых фильтров и других устройств до 40 модулей шириной 17,5 мм.

Из-за высокой степени защиты и ударостойкости применяется в условиях повышенной запылённости, сырости, перепадов температур - например, на производстве, в насосных станциях, на улице возле зданий, в подъездах, на объектах АСКУЭ и системах автоматизации.

Технические характеристики

• Размеры: 300×200×130 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - устойчив к механическим повреждениям, химическим веществам и старению
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип установки: открытая - крепится на стену без необходимости углубления
• Цвет: RAL 7035 (серый матовый)
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Монтажная панель: есть - позволяет жестко закрепить оборудование на DIN-рейках
• Тип крышки: закрытого типа - плотно прилегает, предотвращает попадание влаги
• Условия эксплуатации: УХЛ1 - работает при температурах от −40C до +40C
• Совместимость с молниезащитой: да - можно использовать в зонах с риском грозовых перенапряжений

Совместимость и монтаж

Корпус ЩМП-П 300х200х130мм рассчитан на открытую установку на вертикальную поверхность. Для крепления используются четыре сквозных отверстия в задней стенке - они совпадают со стандартными крепёжными точками большинства аналогичных щитов.

На внутреннюю монтажную панель устанавливаются DIN-рейки (на 1–4 шт.) - они фиксируются саморезами или защёлками. Кабели заводятся через предварительно подготовленные отверстия в боковых или нижних стенках. Отдельные отверстия не предусмотрены - их необходимо просверливать самостоятельно при необходимости.

Дверца открывается на петлях, имеет уплотнитель, обеспечивающий герметичность. Замок - однозамковый, под ключ, тип не указан - рекомендуется использовать стандартные цилиндровые замки с ключом-штырем.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51317.1-2009 (IEC 60529) по классу защиты IP65 и ГОСТ Р 51317.2-2009 (IEC 62262) по уровню IK10. Класс защиты II исключает необходимость подключения к контуру заземления - снижает сложность монтажа и повышает безопасность при работе в сырых местах.

Материал АБС-пластика не поддерживает горение и не выделяет токсичных паров при нагреве до 100C - соответствует нормам пожаробезопасности для бытовых и промышленных применений.

Преимущества

• Высокая степень защиты IP65 и IK10 делает корпус пригодным для уличного монтажа даже в суровых климатических условиях
• АБС-пластик легче металла, не ржавеет, не требует окраски и легко моется
• Встроенная монтажная панель упрощает сборку и снижает риск деформации оборудования при вибрации
• Замок и плотно прилегающая крышка обеспечивают контроль доступа и долговечность уплотнителей
• Класс защиты II позволяет устанавливать щит без заземления - экономит время и материалы при монтаже

Ограничения применения

• Не предназначен для установки внутри взрывоопасных сред - материал не сертифицирован для Zone 1/2
• Номинальный ток 0 А указывает, что корпус не является коммутирующим элементом - все токоведущие части должны находиться внутри установленного оборудования
• Внутренняя глубина 130 мм недостаточна для крупных преобразователей частоты или мощных ИБП - проверяйте габариты оборудования перед покупкой
• Отсутствие готовых отверстий для фланцев требует самостоятельного сверления - нужен инструмент и опыт
• Не рекомендован для постоянного прямого солнечного освещения более 8 часов в день - возможна потеря цвета и хрупкость пластика

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, пыли и случайного вмешательства
• Распределительный щит в подвале многоквартирного дома - компактный, не требует заземления
• Автоматизация конвейера на пищевом производстве - устойчив к мойкам и влажной уборке
• Система АСКУЭ на фасаде здания - сборка счётчиков, радиомодулей, антенн
• Телеметрический пункт на теплотрассе - работа при минусовой температуре

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры (300x200x130 мм) подходили под ваше оборудование - особенно по глубине
• Просверливайте отверстия под кабели с небольшим углом вниз - так вода не будет затекать внутрь
• Используйте уплотнительные вводы (например, М20) вместо просто отверстий - продлевается срок службы уплотнения крышки
• При установке на улице выбирайте место с минимальным прямым солнечным воздействием - лучше под навесом
• Проверяйте соответствие DIN-реек и количества модулей - максимальная нагрузка около 40 модулей 17,5 мм
• При использовании в холодном климате (−30C и ниже) избегайте резких ударов по корпусу - пластик становится хрупким
