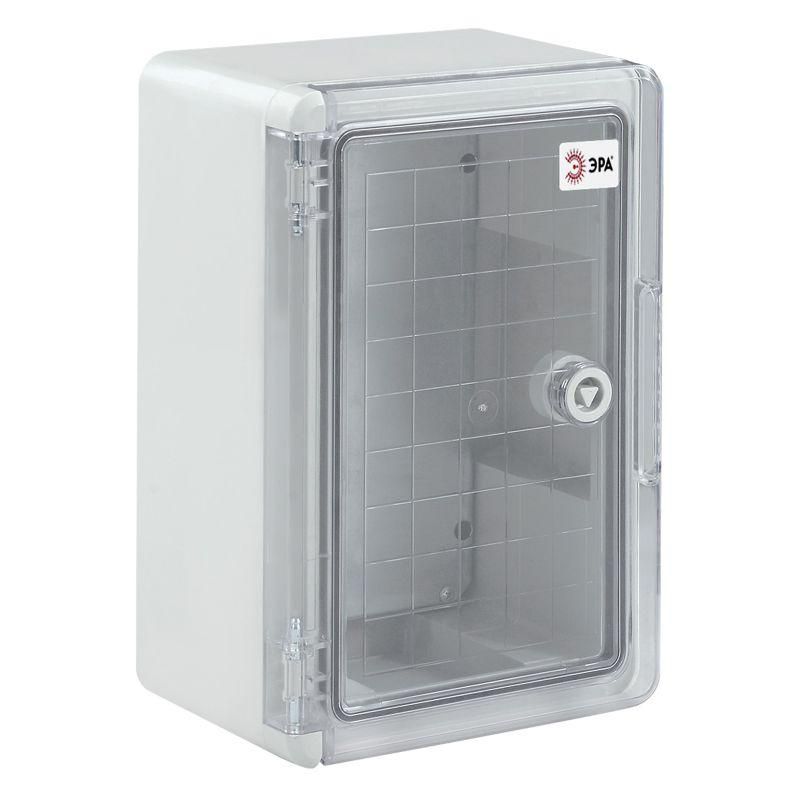

Корпус пластиковый ЩМП-П 400х300х170мм прозр. дверь УХЛ1 IP65.IK10 box403017_t ЭРА Б0052354

Корпус распределительного щита ЩМП-П 400х300х170мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 от бренда ЭРА (артикул б0052354) предназначен для наружной и внутренней установки оборудования в условиях повышенной запыленности, влаги и механических воздействий. Корпус выполнен из прочного АБС-пластика, имеет прозрачную дверцу и встроенные элементы для удобного монтажа.

Назначение и область применения

Щит ЩМП-П 400х300х170мм используется для компактной сборки и защиты электрооборудования в системах автоматизации, управления, телеметрии и учёта энергоресурсов (АСКУЭ). Подходит для установки в помещениях и на улице - например, возле зданий, на производственных площадках, в кабельных колодцах, на уличных столбах. Применяется для монтажа автоматических выключателей, реле, контакторов, счетчиков, терморегуляторов и других модульных устройств до 100 А.

Технические характеристики

• Размеры корпуса: 400×300×170 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - устойчив к ультрафиолету, химическим веществам и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с высоты 40 см)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 100 А - допустимый максимальный ток через входные/выходные провода
• Цвет: RAL 7035 (серо-коричневый)
• Толщина стенок: 0,8 мм
• Тип двери: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратуры без открывания
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Монтажная панель: да - жестко закреплена внутри, позволяет фиксировать DIN-рейки и оборудование
• Способ установки: открытая - крепится на стену, опору или столб
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении внешних элементов

Совместимость и монтаж

Корпус ЩМП-П 400х300х170мм рассчитан на установку модульного оборудования на DIN-рейки. Монтажная панель имеет стандартные крепёжные отверстия под рейки типа TS35. Для монтажа используются саморезы M4–M6. Крепление осуществляется на вертикальную плоскую поверхность - стена, металлическая рама, деревянный щит. Отсутствие отверстий для фланцев требует использовать только кронштейны или болтовые соединения. Глубина установки - 0 мм, значит, все устройства должны располагаться полностью внутри корпуса, без выхода за пределы задней стенки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу защиты II - исключает необходимость подключения к контуру заземления. Степень защиты IP65 и ударопрочность IK10 обеспечивают соответствие нормам IEC 60529 и EN 62262. Наличие замка соответствует требованиям по защищённости от несанкционированного доступа. Прозрачная дверь снижает риск случайного прикосновения к токоведущим частям при работе.

Преимущества

• Высокая устойчивость к агрессивным средам - подходит для промышленных объектов, улиц, сырых помещений
• Прозрачная дверь - позволяет проверить работу оборудования без вскрытия, что экономит время при обслуживании
• Жёсткая монтажная панель - минимизирует вибрацию и деформацию при нагрузке на оборудование
• Ударопрочность IK10 - выдерживает случайные повреждения при транспортировке или эксплуатации
• Пластиковый корпус - не ржавеет, легче металла, не требует антикоррозийной обработки

Ограничения применения

• Не предназначен для установки мощных преобразователей частоты или трансформаторов свыше 100 А - превышение тока вызывает перегрев
• Нет встроенного теплоотвода - не рекомендуется для мест с постоянными температурами выше +50C без принудительной вентиляции
• Отсутствуют отверстия для фланцев - нельзя крепить к трубам или цилиндрическим поверхностям
• Не подходит для взрывоопасных зон - не сертифицирован как взрывозащищённый
• Пластиковая конструкция не выдерживает длительного прямого давления - не используйте как несущую платформу

Примеры использования

• Уличный щит управления освещением на автостоянке
• Распределительный щит системы АСКУЭ в многоквартирном доме
• Корпус для реле контроля температуры в теплом складе
• Щит автоматизации насосной станции на даче
• Пост управления сигнализацией на границе участка

Практические советы

• Перед монтажом проверьте, чтобы глубина установленных устройств не превышала 170 мм - иначе дверь не закроется
• При использовании на улице обязательно заземлите корпус через специальный контакт, даже при классе защиты II - это необходимо для работы молниезащиты
• Для лучшей герметичности используйте силиконовый уплотнитель вокруг двери - особенно в условиях сильного ветра и дождя
• Не затягивайте крепёж слишком сильно - АБС-пластик легко трескается при перегрузке
• При необходимости замены двери - она снимается без демонтажа всего щита; запасные части доступны по артикулу б0052354
• Выбирая аналоги, обращайте внимание на точные размеры - другие модели с таким же названием могут отличаться по глубине или толщине стенок
