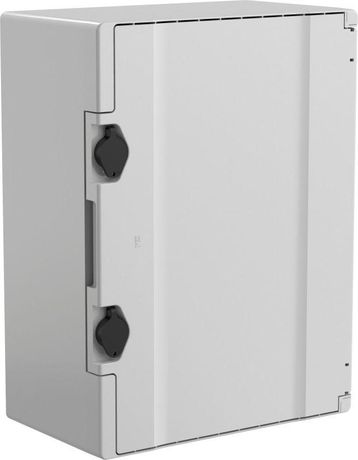

Корпус пластиковый ЩМПп 400х300х140 IP65 серый TETRA | TR5-12-N-040-30-17-65 IEK

Корпус пластиковый ЩМПп 400х300х170мм IP65 от бренда IEK - надёжная герметичная оболочка для монтажа электрооборудования в условиях повышенной запылённости и влажности. Артикул tr5-12-n-040-30-17-65 соответствует серии TETRA и предназначен для открытой установки на улице или внутри помещений.

Назначение и область применения

Корпус пластиковый ЩМПп 400х300х170мм IP65 используется для сборки распределительных щитов: силовых, управления, автоматики и контрольных систем. Подходит для установки на улице, в цехах, на элеваторах, насосных станциях, вентиляционных шахтах и других местах с риском попадания воды, пыли или механических повреждений. Благодаря защищённой конструкции обеспечивает безопасную работу оборудования даже в сложных условиях.

Технические характеристики

• Размеры корпуса: 400×300×170 мм (Ш×Г×В)
• Монтажная глубина: 147 мм - позволяет разместить стандартные DIN-рейки и оборудование до 100 А
• Материал корпуса: прочный термостойкий пластик
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергии 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Толщина стенок: 2,8 мм - обеспечивает жесткость и долговечность
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Тип дверцы: одинарная, с прозрачным окном - удобный осмотр внутренней компоновки без вскрытия
• Тип крышки: закрытого типа - исключает случайное открывание
• Наличие монтажной панели: да - фиксация устройств на металлической плате внутри корпуса
• Цвет: серый - устойчив к выцветанию под УФ-излучением
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус пластиковый ЩМПп 400х300х170мм IP65 совместим со всеми типами устройств, установленными на DIN-рейках: автоматы, контакторы, реле, преобразователи частоты, блоки питания. Монтаж осуществляется открытым способом - крепится к стене с помощью болтов через отверстия в задней стенке. Для точного расположения рекомендуется использовать уровень. Прозрачная дверца не требует специальных инструментов для проверки состояния оборудования. Габариты позволяют разместить до 18 модулей шириной 18 мм.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 и ГОСТ Р 51321.1. Высокая степень защиты IP66 и класс ударопрочности IK10 обеспечивают соответствие нормам безопасности для промышленных объектов. Наличие замка и закрытого типа крышки снижает риск травматизма при работе рядом с токоведущими элементами. Серия TETRA прошла тестирование на устойчивость к перепадам температур от -25C до +60C.

Преимущества

• Высокая герметичность - идеально для влажных и пыльных сред
• Прозрачная дверца - позволяет контролировать состояние приборов без вскрытия
• Жёсткая конструкция - не деформируется при внешних нагрузках
• Удобство обслуживания - монтажная панель упрощает замену и диагностику
• Защита от взлома - замок обеспечивает безопасность при хранении важных систем
• Устойчивость к УФ - цвет не выгорает на солнце

Ограничения применения

Не предназначена для установки в зонах постоянного погружения в воду - IP66 не гарантирует длительное погружение. Корпус не рассчитан на использование в агрессивных химических средах (кислоты, растворители). Температура окружающей среды должна находиться в диапазоне от -25C до +60C. Не следует применять в помещениях с высоким уровнем радиационного или электромагнитного воздействия без дополнительной экранировки.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере в пищевой промышленности
• Автоматический щит освещения во дворе или парковке
• Контрольный шкаф для системы вентиляции в подвале
• Щит автоматизации на объектах ЖКХ

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие диаметру крепёжа - рекомендованы болты M6
• При использовании в холодном климате убедитесь, что провода и кабели имеют допустимую низкотемпературную гибкость
• Не затягивайте болты слишком сильно - пластик может треснуть
• Для лучшего теплоотвода оставляйте свободное пространство вокруг тепловыделяющих устройств
• При необходимости можно дополнительно уплотнить стык дверцы силиконовым герметиком - хотя заводская прокладка уже обеспечивает IP66
• Артикул tr5-12-n-040-30-17-65 - единственный вариант этого размера в серии TETRA; аналоги других брендов могут иметь другие крепёжные отверстия
