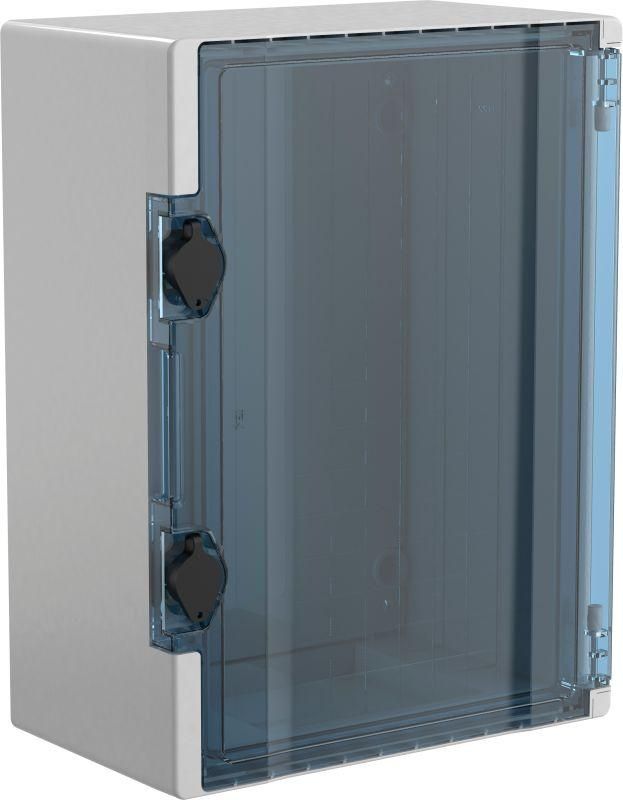

Корпус пластиковый ЩМПп 400х300х170 IP66 прозрачная дверь TETRA | TR5-11-N-040-30-17-65 IEK

Корпус пластиковый ЩМПп 400х300х170мм прозрачная дверь IP66 от IEK - надёжный вариант для открытой установки электрощитов на улице или в помещениях с повышенной запылённостью и влажностью. Модель из серии TETRA обеспечивает защиту оборудования класса IP66 и IK10, совместима с модульными и стандартными устройствами, легко монтируется благодаря встроенной панели.

Назначение и область применения

Корпус предназначен для монтажа распределительных и управляющих устройств: автоматических выключателей, контакторов, реле, УЗО, счетчиков и других компонентов. Подходит для создания щитов управления, силовых щитов и систем автоматизации. Применяется в условиях уличной установки - на фасадах зданий, в цехах, на насосных станциях, в парковках, на объектах ЖКХ и промышленности. Благодаря защищённому исполнению используется там, где есть риск попадания воды, пыли, грязи или механических повреждений.

Технические характеристики

• Размеры корпуса: 400×300×170 мм (Ш×Г×В)
• Монтажная глубина: 147 мм - позволяет разместить устройства с глубиной до этого значения
• Материал корпуса: прочный термостойкий пластик
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергой 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Номинальный ток: 100 А - допустимый ток через провода внутри корпуса, не влияет на сам корпус
• Цвет корпуса: 7035 RAL (серый металлик)
• Толщина стенок: 2,8 мм - обеспечивает жесткость и долговечность
• Тип двери: одинарная, прозрачная - удобна для визуального контроля состояния аппаратуры
• Тип крышки: закрытого типа - предотвращает случайное открытие
• Наличие замка: да - возможность запирания для доступа персонала
• Наличие монтажной панели: да - стальная планка для крепления DIN-рейки и оборудования
• Способ монтажа: открытая установка - крепится болтами к стене или опоре
• Условия эксплуатации: уличная установка - выдерживает перепады температур и воздействие осадков

Совместимость и монтаж

Корпус совместим со всеми типами DIN-рейки (TS35/7,5 и TS35/15) и оборудованием, которое помещается в пределах внутренней глубины 147 мм. Монтажная панель уже установленна - достаточно закрепить рейку и оборудование. Для установки используются четыре отверстия на задней стенке. Кабели заводятся через входные отводы (не предусмотрены в комплекте - требуются дополнительно). Дверь открывается на шарнирах, имеет уплотнитель, обеспечивающий герметичность. Замок работает на стандартном цилиндровом механизме - можно использовать любой ключ с профилем, соответствующим промышленным стандартам.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и EN 62208 по степени защиты IP66 и ударопрочности IK10. Материал корпуса - самозагасающий пластик, не поддерживающий горение. Напряжение питания не регламентируется - корпус является только защитной оболочкой, не рассчитан на коммутацию тока. Все элементы сертифицированы для работы в промышленной среде.

Преимущества

• Высокая защита от внешних факторов - IP66 и IK10 позволяют применять корпус даже в экстремальных условиях
• Прозрачная дверь - позволяет контролировать состояние приборов без вскрытия
• Жёсткая монтажная панель - исключает деформацию при нагрузке на оборудование
• Удобство обслуживания - дверь открывается полностью, доступ ко всем компонентам
• Устойчивость к химическим веществам - пластик не реагирует на масла, бензин, моющие средства
• Легкий вес - снижает нагрузку на несущую поверхность при монтаже

Ограничения применения

• Не предназначена для установки в зонах постоянного погружения в воду - IP66 не гарантирует длительную работу под водой
• Не рекомендуется для использования в местах с агрессивными химическими выбросами (например, кислотные пары, растворители)
• Максимальная глубина оборудования - 147 мм; более крупные устройства не поместятся
• Отсутствие встроенного кабельного ввода - необходимо докупать кабельные вводы, переходники или муфты
• Не подходит для взрывоопасных зон - не имеет взрывозащиты Ex

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на фасаде торгового центра
• Автоматический щит для системы видеонаблюдения на парковке
• Щит управления конвейером в пищевом цехе с частым мытьём
• Распределительный пункт на объекте ЖКХ с открытым расположением

Практические советы

• Перед монтажом проверьте, что все устройства, которые планируете установить, имеют суммарную глубину ≤147 мм
• Выбирайте кабельные вводы с подходящим диаметром и степенью защиты IP66 - например, с резиновым уплотнителем
• При установке на вертикальную поверхность используйте антивандальные болты M6–M8
• Не затягивайте замок слишком сильно - это может повредить механизм или уплотнитель
• При необходимости окраски корпуса - используйте только краски, совместимые с пластиком, и не покрывайте дверь
• Для зимнего использования в холодных регионах учтите возможное образование конденсата - рекомендовано установить нагревательный элемент или вентиляцию
