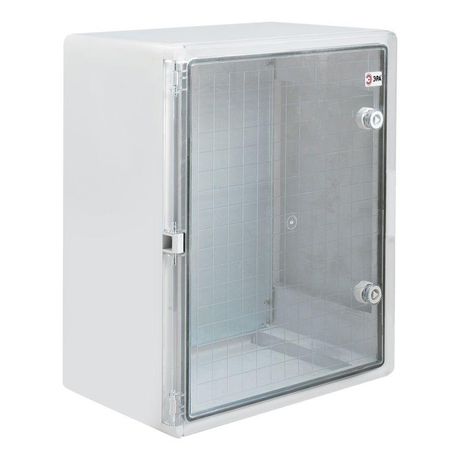

Корпус пластиковый ЩМП-П 500х400х180мм прозр. дверь УХЛ1 IP65 IK10 box504018_t ЭРА Б0052357

Корпус распределительного щита ЩМП-П 500х400х180мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 от бренда ЭРА - это надёжная герметичная конструкция из прочного АБС-пластика, предназначенная для монтажа внутри и снаружи зданий. Артикул б0052357 обеспечивает устойчивую работу оборудования в сложных условиях: от перепадов температур до механических воздействий.

Назначение и область применения

Корпус ЩМП-П используется для компактной сборки распределительных щитов с модульным оборудованием: автоматическими выключателями, реле, контакторами, устройствами защиты, телеметрии и системами учёта энергии (АСКУЭ). Подходит для установки на улице, в подъездах, на производстве, в насосных станциях и других местах, где требуется защита от пыли, влаги и случайных повреждений. Благодаря классу защиты II и высокой ударопрочности, ЩМП-П применяется там, где недопустимы металлические корпуса - например, в помещениях с повышенной влажностью или рядом с химически активными средами.

Технические характеристики

• Размеры: 500×400×180 мм - оптимальный объём для размещения до 18–24 модулей DIN-рейки (не указано количество модулей, но габариты позволяют типовой компоновку).
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления; подходит для открытых площадок.
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см); устойчив к попыткам вандализма.
• Материал корпуса: АБС-пластик - легкий, не подвержен коррозии, устойчив к ультрафиолету и большинству бытовых химикатов.
• Цвет: RAL 7035 (серый каменный) - маскирует загрязнения, соответствует промышленному дизайну.
• Замок: есть - позволяет запирать доступ к внутреннему оборудованию, предотвращает несанкционированное вмешательство.
• Дверь: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратуры без вскрытия.
• Монтажная панель: да - жестко закреплена внутри, обеспечивает точную фиксацию DIN-рейки и оборудования.
• Номинальный ток: 100 А - максимальный допустимый ток через входные/выходные клеммы, не относится к самому корпусу, но указывает на совместимость с мощными коммуникационными цепями.
• Класс защиты: II - двойная изоляция, не требует заземления корпуса.
• Толщина стенок: 0,8 мм - достаточна для сохранения формы при нагрузках, но не предназначена для сварки или механической обработки.
• Условия эксплуатации: УХЛ1 - работает при температурах от −40C до +40C, в том числе в сыром воздухе и на открытом воздухе.
• Молниезащита: да - корпус рассчитан на использование в системах с возможностью прямого или наведённого удара молнии (при условии правильного заземления всей системы).

Совместимость и монтаж

Корпус ЩМП-П предназначен для открытой установки на стену с помощью кронштейнов или анкеров. Монтажная панель уже встроена - достаточно закрепить DIN-рейку и оборудование. Прозрачная дверь открывается на петлях, не требует демонтажа для обслуживания. Кабельные вводы не предусмотрены - необходимо использовать внешние вводы (например, сальники или муфты) подходящего диаметра. Для герметичности рекомендуется применять уплотнители на кабельных вводах и вокруг двери. Нулевой и защитный провода должны соединяться на отдельной шине, так как корпус не является токоведущим элементом.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты II исключает необходимость подключения к контуру заземления самого корпуса, что снижает риск возникновения потенциала на поверхности. Высокая ударопрочность IK10 и уровень IP65 обеспечивают безопасность при работе в общественных и промышленных зонах. Корпус не содержит токсичных веществ и соответствует RoHS.

Преимущества

• Не ржавеет - идеален для влажных и агрессивных сред, где металл не подходит.
• Прозрачная дверь - позволяет проверять индикацию, показания приборов и целостность проводки без открытия.
• Высокая ударопрочность - выдерживает случайные удары инструментом или предметами.
• Удобный монтаж - готовая панель экономит время при сборке.
• Устойчивость к УФ-лучам - цвет и материал не выгорают на солнце.
• Изоляция класса II - можно устанавливать там, где невозможно выполнить качественное заземление.

Ограничения применения

• Не предназначен для установки в зонах с постоянным прямым воздействием струй воды под давлением (например, мойки высокого давления).
• Номинальный ток 100 А - это предел для подключаемого оборудования, а не для самого корпуса; важно соблюдать правила выбора автоматических выключателей и кабелей.
• Внутренняя глубина 0 мм - возможно, ошибка в спецификации; реальная глубина составляет 180 мм, но свободное пространство после монтажной панели будет меньше - планируйте расположение крупных устройств (например, преобразователей частоты) с учётом этого.
• Не имеет встроенных кабельных вводов - потребуется докупать и монтировать сальники или переходные муфты.
• Не подходит для установки в взрывоопасных зонах - не сертифицирован как взрывозащищённый.

Примеры использования

• Наружный щит управления освещением во дворе многоквартирного дома.
• Распределительный щит на насосной станции водоснабжения.
• Шкаф автоматизации конвейера на пищевом производстве.
• Щит АСКУЭ для учёта электроэнергии на объекте с открытым доступом.
• Контрольный пункт для систем видеонаблюдения на территории предприятия.

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный радиус изгиба - АБС-пластик не деформируется, но перегибы проводов могут повредить изоляцию.
• Используйте термостойкие кабели (минимум 75C) - внутри корпуса может нагреваться от работы оборудования.
• При установке на улице - обязательно используйте уплотнительные кольца на двери и сальники на вводах, даже если они не входят в комплект.
• Не затягивайте болты слишком сильно - АБС-пластик легко трескается при перегрузке момента.
• Для удобства обслуживания - располагайте часто проверяемые устройства (индикаторы, кнопки) в верхней части панели, где видно через прозрачную дверь.
• Артикул б0052357 - это конкретная модель; при замене убедитесь, что новые корпуса имеют те же размеры и тип двери - другие модели ЩМП-П могут отличаться по глубине или наличию замка.
