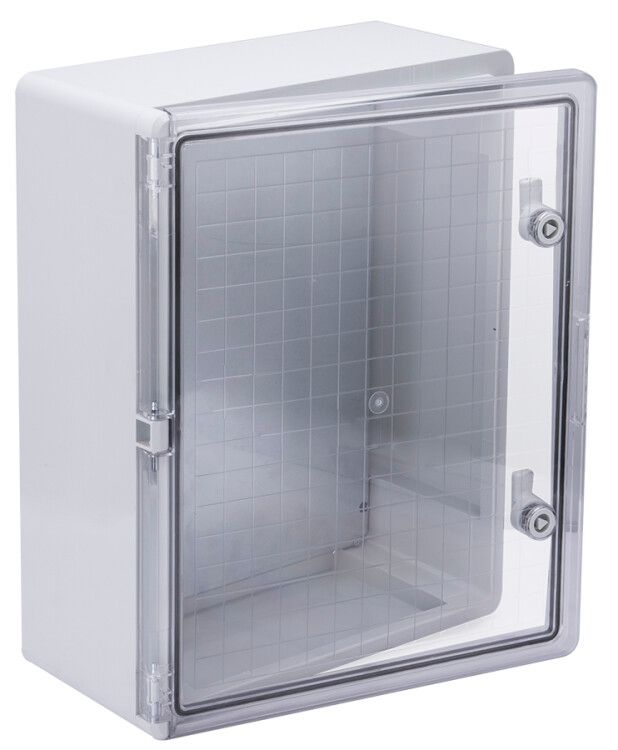

Корпус пластиковый ЩМПп 500х400х180 IP65 с прозрачной дверью УХЛ1 | MKP92-N-504018-65 IEK

Корпус пластиковый ЩМПп 500х400х180мм прозрачная дверь УХЛ1 IP65 от IEK предназначен для защиты электротехнического оборудования внутри щитов в условиях повышенной запыленности, влаги и перепадов температур. Артикул mkp92-n-504018-65 подходит для открытой установки в промышленных и наружных объектах.

Назначение и область применения

Корпус ЩМПп 500х400х180мм прозрачная дверь УХЛ1 IP65 используется для монтажа коммутационных устройств, автоматов, реле, контакторов и других элементов управления в системах распределения электроэнергии и автоматизации. Подходит для установки на стену в цехах, на улице, в помещениях с высокой влажностью или пылью - например, на конвейерах, насосных станциях, тепловых пунктах и объектах ЖКХ.

Технические характеристики

• Габариты: 500×400×180 мм - внутренний объем позволяет разместить до 12 модульных аппаратов шириной 17,5 мм
• Материал корпуса: ударопрочный АБС-пластик - выдерживает механические нагрузки и не корродирует
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ1 - работает при температурах от –45 C до +80 C, подходит для холодных регионов и жарких помещений
• Толщина стенок: 2,9 мм - достаточна для сохранения формы и прочности при монтаже
• Цвет корпуса: 7035 RAL (серый металлик)
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да - фиксирует оборудование на DIN-рейке, исключает люфт
• Тип двери: одинарная, прозрачная - позволяет контролировать состояние приборов без вскрытия
• Способ монтажа: открытая установка - крепится на стену через отверстия в боковых стенках

Совместимость и монтаж

Корпус ЩМПп 500х400х180мм прозрачная дверь УХЛ1 IP65 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется с помощью саморезов M4–M6 через предварительно подготовленные отверстия в боковых стенках. Прозрачная дверь открывается на петлях и фиксируется замком с возможностью пломбировки. Для герметичности используйте уплотнители, входящие в комплект - они обеспечивают класс защиты IP65 даже после многократного открывания.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для климатического исполнения УХЛ1. Конструкция не содержит токсичных материалов, не поддерживает горение. Нагрузка на монтажную панель - до 15 кг равномерно распределённого веса оборудования. Не применяйте в зонах с взрывоопасной средой - корпус не имеет взрывозащиты.

Преимущества

• Прозрачная дверь снижает время диагностики - не требуется открывать корпус для проверки состояния приборов
• Высокая степень защиты IP65 позволяет использовать в сырых, пыльных и outdoor-объектах без дополнительных кожухов
• АБС-пластик устойчив к химическим веществам, маслам и большинству бытовых растворителей
• Монтажная панель упрощает сборку и последующую замену оборудования
• Широкий диапазон температур делает корпус пригодным для работы в Сибири и на Кавказе

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном подводе
• Не рекомендуется применять в местах с частыми ударными нагрузками - хотя материал ударопрочный, прямые попадания могут повредить дверь
• Запрещено использование в взрывоопасных средах (Zone 0–2) - отсутствует сертификация Ex
• При температурах ниже –45 C возможно хрупкое разрушение пластика - не допускайте сверхнизких значений

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя и пыли
• Автоматизированный шкаф на конвейере в пищевой промышленности - легко моется, не ржавеет
• Распределительный щит в холодильной камере - выдерживает низкие температуры
• Шкаф управления освещением на автостоянке - прозрачная дверь позволяет видеть индикацию световых сигналов

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточный запас длины - при закрытой двери доступ ограничен
• Используйте термостойкий клей или гофрошланги для вывода кабелей - чтобы не нарушить IP65
• При установке в холодном климате избегайте резких перепадов температур - конденсат может образоваться на внутренней стороне двери
• Для удобства обслуживания выбирайте модели с замком - особенно если щит находится в общественных местах
• Проверяйте соответствие посадочных размеров: внешние габариты 500×400 мм должны свободно проходить через проём стены
