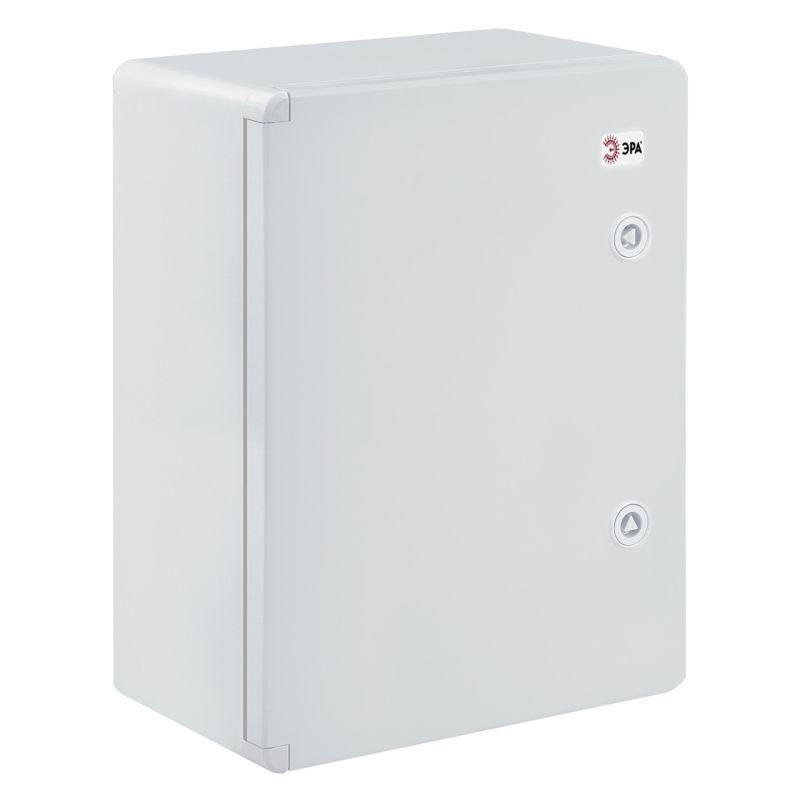

Корпус пластиковый ЩМП-П 500х400х240мм УХЛ1 IP65 IK10 box504024_g ЭРА Б0052368

Корпус распределительного щита ЩМП-П 500х400х240мм УХЛ1 IP65 IK10 от бренда ЭРА - это надёжная герметичная конструкция из АБС-пластика для монтажа электрооборудования в условиях повышенной влажности, запылённости и на открытом воздухе. Артикул б0052368 подходит для сборки щитов автоматизации, АСКУЭ и систем телеметрии.

Назначение и область применения

Корпус ЩМП-П предназначен для внутренней и наружной установки электронных и силовых компонентов: автоматических выключателей, реле, контакторов, счетчиков, терминалов связи. Подходит для систем автоматизации, контроля энергопотребления (АСКУЭ), телеметрии и мультимедийного оборудования. Благодаря защите IP65 и классу ударопрочности IK10, используется в промышленных зонах, на улице, в подъездах, насосных станциях и других местах с высокой степенью воздействия окружающей среды.

Технические характеристики

• Размеры: 500×400×240 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим веществам и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 (EN 50102) - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Цвет: 7035 RAL (серый металлик)
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа - обеспечивает герметичность при закрытой двери
• Наличие замка: да - с возможностью пломбирования
• Наличие монтажной панели: да - стальная планка с креплениями под DIN-рейку
• Класс защиты от поражения током: II - двойная изоляция, заземление не требуется
• Климатическое исполнение: УХЛ1 - работает при температурах от -60C до +40C
• Подходит для молниезащиты: да - совместим с системами грозозащиты

Совместимость и монтаж

Корпус ЩМП-П имеет накладной способ монтажа - крепится болтами к стене, столбу или другой поверхности. Монтажная панель позволяет фиксировать оборудование на DIN-рейках стандартного размера. Для установки необходимы: шурупы/болты M6 (не входят в комплект), уровень, дрель. Герметичность гарантируется при правильном затягивании винтов двери и использовании уплотнителей, уже установленных в конструкции. Не требует специальных инструментов - доступен для монтажа даже без опыта.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 (ударопрочность), IEC 60529 (защита IP65) и ГОСТ Р 51317.1-2009 (класс защиты II). Класс II исключает необходимость подключения к контуру заземления - повышает безопасность при работе в сырых помещениях. Корпус не проводит ток, что снижает риск поражения электрическим током. Применение в зонах с потенциальной опасностью молнии возможно благодаря возможности подключения внешних устройств молниезащиты через предусмотренные выводы.

Преимущества

• Высокая механическая прочность - выдерживает случайные удары и нагрузки
• Полная герметизация - не пропускает пыль и воду, сохраняет работоспособность в любую погоду
• Удобство обслуживания - дверь легко открывается, внутри есть место для прокладки кабелей
• Не требует заземления - экономит время и материалы при монтаже
• Устойчив к коррозии - АБС-пластик не ржавеет, в отличие от металла
• Совместим с большинством типов модульного оборудования - универсальность креплений

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не равен IP67/IP68
• Не рекомендован для установки рядом с источниками открытого пламени или высоких температур (>+60C)
• Пластиковый корпус менее устойчив к длительному UV-излучению при прямом солнечном свете - при длительной эксплуатации на открытом воздухе допускается легкое побледнение цвета
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex
• Максимальная нагрузка на монтажную панель - не более 15–20 кг; при превышении требуется усиление конструкции

Примеры использования

• Уличный щит управления освещением на автостоянке
• Распределительный щит системы учёта электроэнергии (АСКУЭ) в многоквартирном доме
• Щит автоматизации насосной станции в канализационном колодце
• Корпус для контроллеров и коммуникационных модулей на объекте промышленной автоматизации
• Временный щит питания на стройплощадке

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны на крепёж M6. Используйте анкерные болты для бетонных поверхностей.
• При прокладке кабелей используйте кабельные вводы с уплотнителями - иначе нарушается защита IP65.
• Не перегружайте монтажную панель - суммарная масса всех аппаратов должна быть меньше 15 кг.
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым попаданием дождя - лучше повернуть её в сторону стены.
• Проверяйте плотность закрытия двери после монтажа - слабое прилегание снижает защиту.
• Артикул б0052368 - один из самых популярных размеров в серии ЩМП-П. Если нужна большая вместимость - выбирайте модели 600×400×240 или 800×600×240.
