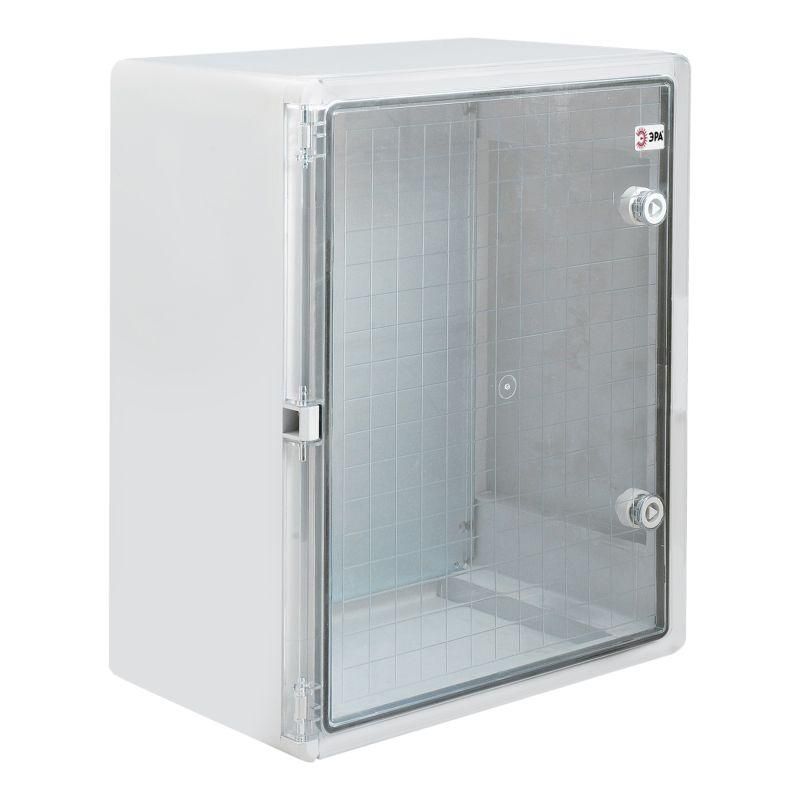

Корпус пластиковый ЩМП-П 700х500х250мм прозр. дверь УХЛ1 IP65 IK10 box705025_t ЭРА Б0052360

Корпус распределительного щита ЩМП-П 700х500х250мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 от бренда ЭРА - это прочный пластиковый корпус для наружной установки электрооборудования. Артикул б0052360 подходит для монтажа автоматических выключателей, контакторов, счетчиков и других модульных устройств в условиях повышенной влажности, запыленности и механических воздействий.

Назначение и область применения

Корпус ЩМП-П предназначен для сборки распределительных щитов в условиях открытой установки. Подходит для использования вне помещений - например, на улице, в подъездах, на производстве, в насосных станциях или на объектах энергообеспечения. Обеспечивает защиту внутреннего оборудования от внешних факторов: воды, пыли, перепадов температур и случайных ударов. Часто применяется в системах АСКУЭ, автоматизации технологических процессов, телеметрии и мультимедийных устройствах.

Технические характеристики

• Размеры корпуса: 700×500×250 мм
• Материал: АБС-пластик - высокопрочный термопластик с хорошей стойкостью к химическим веществам и перепадам температур
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалентен падению 5 кг груза с высоты 40 см)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Цвет: RAL 7035 (серый каменный)
• Тип двери: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратуры без открывания
• Наличие замка: да - обеспечивает безопасность доступа
• Наличие монтажной панели: да - металлическая планка для крепления DIN-рейки и оборудования
• Температурный режим: УХЛ1 - работает при температурах от −40C до +40C
• Способ монтажа: открытая установка - крепится на стену или опорную конструкцию
• Подходит для молниезащиты: да - корпус совместим с системами молниезащиты при правильном заземлении внешней части

Совместимость и монтаж

Корпус ЩМП-П имеет готовую монтажную панель с возможностью установки стандартной DIN-рейки. Все внутренние элементы крепятся на рейку - автоматы, контакторы, реле, счетчики. Прозрачная дверь не требует специального обслуживания, легко моется. Для монтажа используются болты или саморезы через предварительно подготовленные отверстия на задней стенке. Размеры позволяют разместить оборудование до 36 модулей (при использовании стандартных 17,5 мм модулей). Номинальный ток не ограничен конструкцией корпуса - он зависит от установленного внутри оборудования.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р МЭК 62208 для распределительных щитов. Класс защиты II исключает необходимость подключения к контуру заземления - повышает безопасность при работе в сырых местах. Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают соответствие нормам для наружных установок. Корпус не содержит опасных материалов и соответствует RoHS.

Преимущества

• Прозрачная дверь снижает время диагностики - можно видеть положение рычагов, индикацию без вскрытия
• АБС-пластик не ржавеет, не корродирует - долговечен в агрессивных средах
• Высокая ударопрочность IK10 делает корпус устойчивым к случайным повреждениям при обслуживании
• Запираемая дверь предотвращает несанкционированный доступ
• Устойчивость к холоду (УХЛ1) позволяет использовать зимой в регионах с суровым климатом

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном затоплении
• Не рекомендовано использование в помещениях с взрывоопасными газами или пылью - класс защиты не соответствует взрывозащите Ex
• Максимальная нагрузка на монтажную панель ограничена её жесткостью - при установке тяжелых устройств (>5 кг каждое) необходимо дополнительно закреплять их на стенках корпуса
• Не подходит для установки оборудования с высокими тепловыделениями (например, мощные преобразователи частоты) без принудительной вентиляции - корпус не имеет теплообменника

Примеры использования

• Уличный щит управления освещением на автостоянке
• Распределительный щит системы учета электроэнергии (АСКУЭ) на многоэтажном доме
• Щит автоматизации насосной станции водоснабжения
• Контрольный шкаф для датчиков и реле на производственной линии
• Шкаф связи и телеметрии на трубопроводе или ЛЭП

Практические советы

• Перед монтажом проверьте, что глубина корпуса (250 мм) достаточна для всех установленных устройств - особенно если используются крупные автоматы или счетчики
• Используйте резиновые прокладки вокруг проводов при проходе через отверстия - это сохраняет степень защиты IP65
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямыми солнечными лучами - это продлит срок службы прозрачного материала
• Для удобства обслуживания оставьте свободное пространство перед корпусом минимум 600 мм
• При необходимости заземления корпуса используйте контакт между корпусом и заземляющим проводником через болтовое соединение - даже при классе защиты II это повышает надежность
• Артикул б0052360 - единственный вариант этого размера в линейке ЭРА с прозрачной дверью; аналоги других брендов могут отличаться по форме креплений
