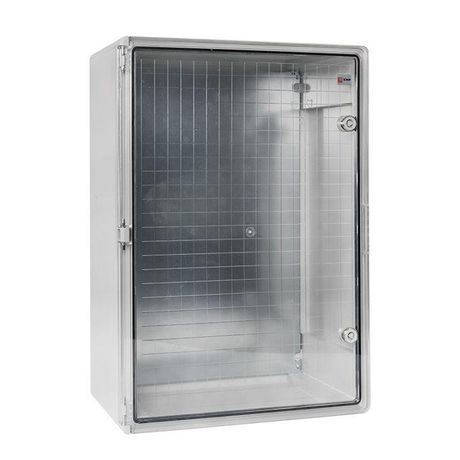

Бокс пластиковый с монтажной платой прозр. дверь 700х500х250 мм IP65 EKF PROxima - PBT65MP009

Щит распределительный EKF PROxima pbt65mp009 - это прочный пластиковый бокс с монтажной платой и прозрачной дверью, предназначенный для установки внутри помещений. Его конструкция обеспечивает защиту от пыли и воды, что делает его подходящим для автоматизированных систем, контрольных пунктов и распределительных узлов.

Назначение и область применения

Щит EKF PROxima pbt65mp009 предназначен для монтажа модульного оборудования: автоматических выключателей, УЗО, реле, контакторов, трансформаторов и других устройств до 45 мм шириной на DIN-рейку. Подходит для сборки щитов автоматизации, управления и распределения энергии в условиях повышенной запыленности или влажности. Применяется в промышленных цехах, насосных станциях, системах вентиляции, на объектах ЖКХ и в административных зданиях.

Технические характеристики

• Размеры корпуса: 700×500×250 мм (высота × ширина × глубина)
• Монтажная глубина: 230 мм - позволяет размещать оборудование с учетом проводки и кабельных каналов
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим повреждениям и химическим воздействиям
• Цвет: RAL 7035 (серый матовый)
• Тип двери: прозрачная, с возможностью визуального контроля состояния оборудования без открывания
• Запирание: встроенный замок - исключает несанкционированное вскрытие
• Количество рядов: один - оптимально для компактных решений
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит EKF PROxima pbt65mp009 рассчитан на открытую установку на стену. Для монтажа используются четыре крепёжных отверстия в задней стенке. Монтажная панель уже встроена - её можно использовать сразу для фиксации DIN-реек и клеммных колодок. Диаметр отверстий для ввода кабеля - 20–30 мм, расположены по периметру. Кабельный ввод осуществляется через сальники или специальные заглушки (не входят в комплект). Обязательно соблюдайте посадочные размеры: высота 700 мм требует минимум 800 мм свободного места сверху и снизу для удобства обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62208 и EN 61439-1. Степень защиты IP65 гарантирует работу в средах с риском попадания воды (например, в сырых помещениях, на улице под навесом). Корпус не поддерживает горение - материал самозатухающий. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала.

Преимущества

• Прозрачная дверь позволяет контролировать состояние аппаратуры без открытия щита - снижает время диагностики и риск случайного контакта с токоведущими частями
• Ударопрочный АБС-пластик не деформируется при температурных перепадах и не ржавеет, в отличие от металлических аналогов
• Встроенная монтажная панель экономит время сборки - не требуется дополнительно крепить рейки
• Высокая степень защиты IP65 делает щит пригодным для условий, где обычные щиты не проходят проверку
• Долгий срок гарантии - 5 лет - указывает на качество материалов и сборки

Ограничения применения

• Не предназначен для установки вне помещений под открытым небом - хотя IP65 защищает от брызг, длительное воздействие дождя, снега и прямых солнечных лучей может привести к старению пластика
• Максимальная глубина 230 мм ограничивает использование крупных устройств (например, частотных преобразователей с большими радиаторами)
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке необходимо предусмотреть внешнее охлаждение
• Не рекомендуется для взрывоопасных зон - отсутствует классификация по взрывозащите Ex

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в подвале
• Распределительный щит на участке конвейера - возможность видеть индикацию работы без открытия
• Автоматизация освещения в офисном здании - компактный и эстетичный вариант
• Контрольный пункт HVAC - устойчив к изменениям температуры и влажности воздуха

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в глубине 230 мм - особенно важно для мощных реле и терморегуляторов
• Используйте кабельные вводы с герметичными уплотнителями - даже при IP65 некачественные вводы нарушают защиту
• При необходимости увеличения габаритов - используйте несколько щитов EKF PROxima pbt65mp009 рядом, они совместимы по дизайну и креплению
• Часто забывают, что прозрачная дверь со временем мутнеет - регулярно протирайте её мягкой тряпкой с мыльным раствором
• Для сложных систем лучше заранее составить план размещения модулей - так вы избежите перегрузки одной стороны панели
