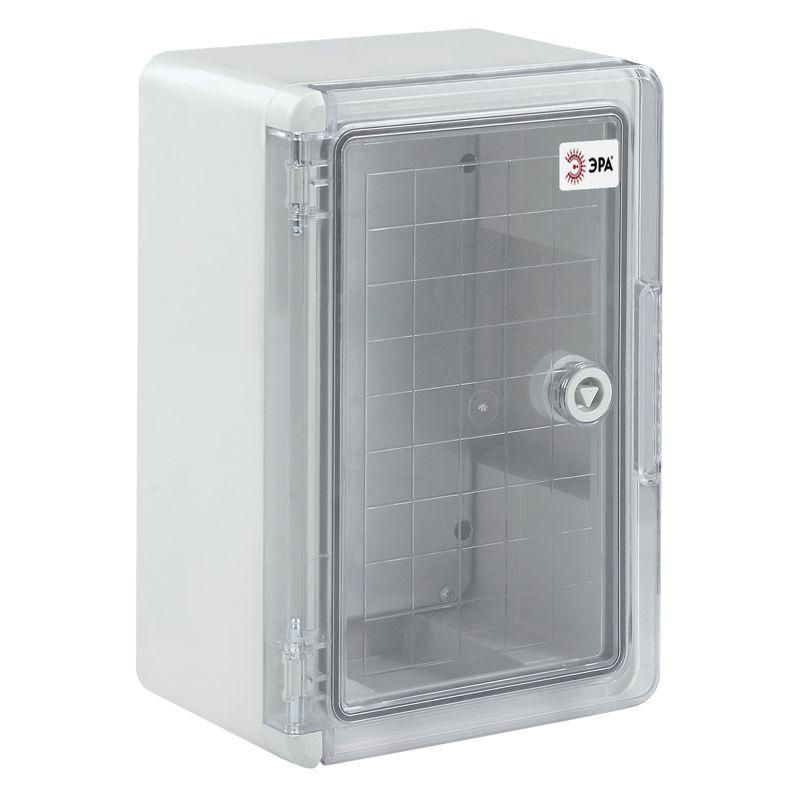

Корпус пластиковый ЩМП-П 400х300х220мм прозр. дверь УХЛ1 IP65 IK10 box403022_t ЭРА Б0052355

Корпус распределительного щита ЩМП-П 400х300х220мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 от бренда ЭРА - это надёжная герметичная конструкция из прочного АБС-пластика для наружной и внутренней установки оборудования управления и распределения энергии. Артикул б0052355 подходит для монтажа в условиях повышенной влажности, запылённости и механических воздействий.

Назначение и область применения

Корпус ЩМП-П предназначен для сборки распределительных щитов, где требуется защита электронных и силовых компонентов от внешних факторов. Подходит для установки автоматических выключателей, контакторов, реле, счетчиков, терморегуляторов и других модульных устройств. Применяется в системах автоматизации, АСКУЭ, телеметрии, управлении освещением и промышленными конвейерами. Благодаря высокой степени защиты и устойчивости к перепадам температур, корпус ЩМП-П можно использовать как внутри зданий, так и на улице - например, на фасадах, в кабельных колодцах или возле насосных станций.

Технические характеристики

• Размеры корпуса: 400×300×220 мм (Ш×В×Г)
• Материал: АБС-пластик - устойчив к ультрафиолету, химическим веществам и перепадам температур
• Степень защиты: IP65 - полностью защищён от пыли и струй воды под давлением
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с 1 метра)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 100 А - допустимый максимальный ток через входные/выходные провода
• Цвет: RAL 7035 (серо-коричневый)
• Толщина стенок: 0,8 мм - обеспечивает жесткость без увеличения массы
• Наличие монтажной панели: да - позволяет закрепить DIN-рейки и оборудование внутри
• Замок: есть - предотвращает несанкционированный доступ
• Дверь: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратуры без открывания
• Способ монтажа: открытая установка - крепится на стену с помощью болтов или саморезов
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении

Совместимость и монтаж

Корпус ЩМП-П рассчитан на установку стандартных модульных устройств на DIN-рейку (35 мм). Монтажная панель имеет отверстия для крепления рейки и проводов. Для подвода кабелей используются заводские вводы - их количество и расположение зависят от модели; в данном случае отверстий для фланцев нет, поэтому необходимо использовать вводы с уплотнителями, которые устанавливаются самостоятельно. Крепление осуществляется на вертикальную поверхность с помощью четырёх точечных креплений по углам. Глубина 220 мм достаточна для размещения до 18–20 модулей шириной 17,5 мм, но не предназначена для крупных силовых коммутационных аппаратов с массивным тепловыделением. Перед монтажом проверьте соответствие посадочных размеров кабельных вводов и типов соединителей.

Безопасность и стандарты

Корпус соответствует требованиям безопасности класса II - не требует подключения к контуру заземления. Степень защиты IP65 и ударопрочность IK10 подтверждают соответствие международным нормам IEC 60529 и IEC 62262. Материал АБС-пластик не поддерживает горение и не выделяет токсичных паров при нагреве. Наличие замка и прозрачной двери снижает риск случайного вмешательства. Корпус сертифицирован для работы в климатическом исполнении УХЛ1 - работает при температурах от −40C до +40C.

Преимущества

• Прозрачная дверь позволяет контролировать работу оборудования без вскрытия - экономит время при обслуживании
• Высокая ударопрочность IK10 делает корпус устойчивым к повреждениям при случайных ударах или вандальных действиях
• IP65 гарантирует долгую службу даже в сыром, пыльном или зимнем климате
• АБС-пластик не ржавеет, не коррозирует и легче металлических аналогов
• Встроенный замок обеспечивает безопасность при использовании в общественных местах
• Не требует заземления благодаря классу защиты II - упрощает монтаж

Ограничения применения

• Не предназначен для установки мощных преобразователей частоты, трансформаторов или аппаратов с тепловыделением более 500 Вт - материал не рассеивает тепло эффективно
• Внутренняя глубина 220 мм недостаточна для больших силовых ящиков с многополюсными рубильниками или шинопроводами
• Отсутствие готовых отверстий для фланцев требует самостоятельной подготовки вводов - нужен инструмент и уплотнители
• Не рекомендован для постоянного погружения в воду - IP65 не является водонепроницаемостью для длительного подводного использования
• Пластиковый корпус менее устойчив к длительному воздействию агрессивных химикатов (например, растворителей, кислот)

Примеры использования

• Наружный щит управления освещением на территории предприятия
• Распределительный щит системы АСКУЭ на этаже многоэтажного дома
• Щит автоматизации насосной станции в канализационном колодце
• Контрольный пункт для датчиков и реле в холодильной камере
• Щит управления конвейером на пищевом производстве

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящие вводы с уплотнителями - используйте кабельные вводы с резьбой M20/M25 и герметиком
• Избегайте прямого попадания солнечных лучей на прозрачную дверь - при длительном нагреве возможна помутнение материала
• При установке на улице обязательно выполните заземление всех металлических элементов внутри (DIN-рейки, клеммы) - даже при классе II
• Не затягивайте крепёж слишком сильно - АБС-пластик легко трескается при перегрузке
• Для удобства обслуживания оставьте минимум 30 см свободного пространства перед дверью
• Артикул б0052355 - оптимальный выбор для средних нагрузок. Для больших щитов выбирайте модели с большей глубиной и металлическими корпусами.
