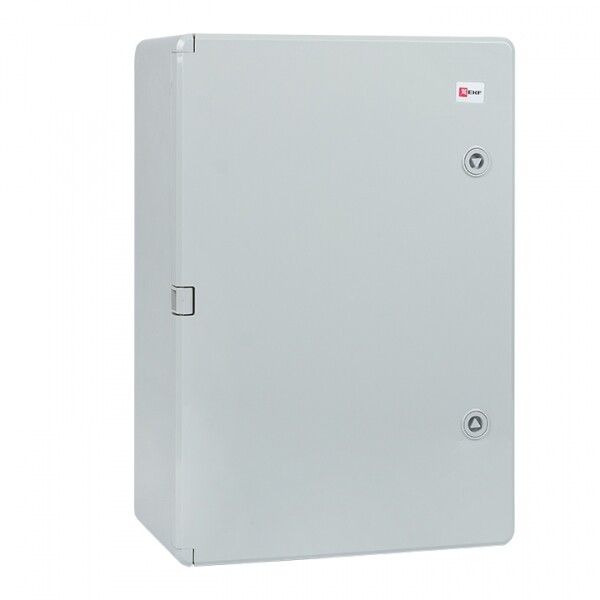

Бокс пластиковый с монтажной платой (ВхШхГ) 700х500х250мм IP65 PROxima | PB65MP009 EKF

Бокс пластиковый с монтажной платой 700x500x250 мм IP65 от EKF (артикул pb65mp009) предназначен для компактной и защищённой установки электрооборудования в условиях повышенной запылённости и влажности. Этот щит распределительный сочетает прочный корпус, встроенную монтажную панель и герметичную конструкцию, что делает его удобным решением для наружной и внутрипроизводственной автоматизации.

Назначение и область применения

Бокс пластиковый с монтажной платой 700x500x250 мм IP65 используется для сборки распределительных и управляющих щитов. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других модульных устройств. Применяется в системах автоматизации, на конвейерах, в насосных станциях, на объектах ЖКХ, промышленных площадках и на открытых территориях, где требуется защита от пыли и брызг воды.

Технические характеристики

• Размеры корпуса: 700×500×250 мм (Ш×В×Г)
• Монтажная глубина: 230 мм - позволяет размещать устройства с высокими габаритами
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим воздействиям и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет: RAL 7035 (серый светло-матовый)
• Тип закрытия: однодверный механизм с уплотнителем
• Наличие замка: да - возможность запирания для доступа ограниченного круга лиц
• Количество рядов: один - для вертикальной установки модулей
• Гарантия: 60 месяцев

Совместимость и монтаж

Бокс пластиковый с монтажной платой 700x500x250 мм IP65 оснащён жёстко закреплённой металлической монтажной панелью с отверстиями под DIN-рейку. Установка выполняется методом открытой монтажа - к стене или опорной поверхности с помощью анкеров или болтов через крепёжные отверстия в задней стенке корпуса. Диапазон допустимых температур: от –25C до +40C. Для монтажа используйте крепёж подходящего диаметра, соответствующий толщине стены. Максимальная нагрузка на монтажную панель - до 15 кг равномерно распределённой массы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62208 и EN 62208 по безопасности и степени защиты. Конструкция исключает контакт с токоведущими частями при закрытом положении двери. Наличие уплотнителей и замка снижает риск случайного доступа. Сертифицирован для работы в зонах с повышенной влажностью и пылевой нагрузкой.

Преимущества

• Ударопрочный АБС-пластик - долговечность даже при внешнем воздействии
• Высокая степень защиты IP65 - надёжная работа в сложных условиях
• Встроенная монтажная панель - экономия времени на сборке, точная фиксация оборудования
• Замок с возможностью пломбирования - контроль доступа и соответствие нормам безопасности
• Однотипная конструкция - совместимость со всеми стандартными DIN-рейками и модулями

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием прямого потока воды или подводом к трубопроводам
• Не рассчитан на работу при температурах ниже –25C и выше +40C
• Не подходит для взрывоопасных сред (не имеет взрывозащиты Ex)
• Не рекомендован для монтажа в местах с постоянным механическим воздействием (например, рядом с движущимися машинами)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на конвейере пищевого производства
• Автоматизированный пункт управления освещением во дворе
• Электрошкаф для PLC и датчиков на производстве с высокой запылённостью

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточный запас длины для выхода через кабельные вводы - они не входят в комплект, требуются дополнительно
• При использовании прозрачной двери (по запросу) учтите, что она не защищает от UV-лучей - при длительном солнечном свете возможна помутнение
• Для лучшей теплоотдачи не забивайте весь объём корпуса - оставьте минимум 10–15% свободного пространства вокруг тепловыделяющих элементов
• При установке на вертикальную поверхность используйте уровень - отклонение более 2° может затруднить открывание двери
• Артикул pb65mp009 - единственный вариант в серии PROxima с такими габаритами; аналоги имеют меньшую глубину или другую форму
