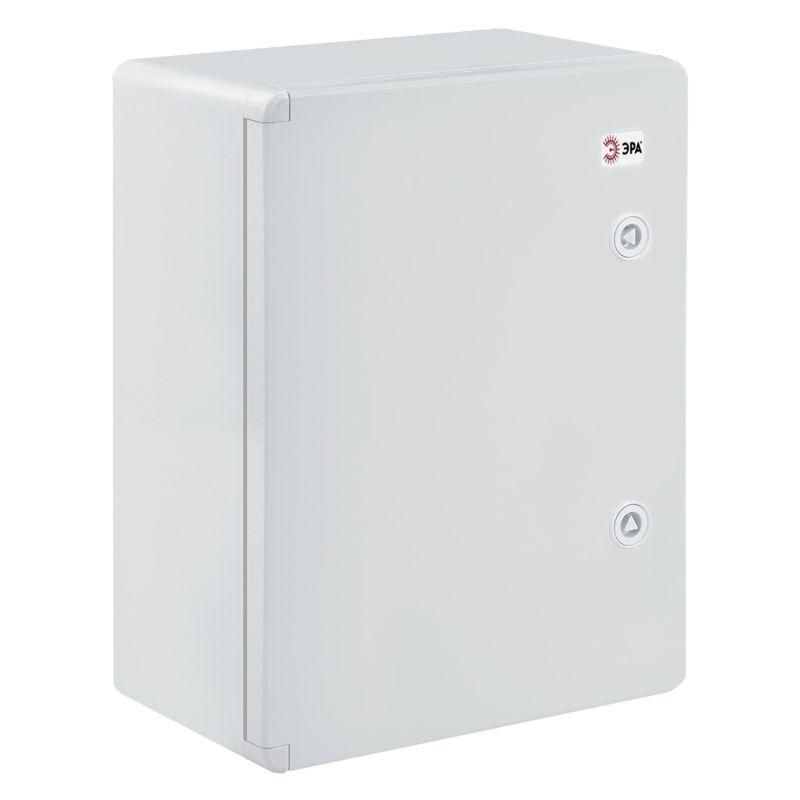

Корпус пластиковый ЩМП-П 600х400х200мм УХЛ1 IP65 IK10 box604020_g ЭРА Б0052369

Корпус распределительного щита ЩМП-П 600х400х200мм УХЛ1 IP65 IK10 от бренда ЭРА предназначен для наружной установки и защиты внутреннего оборудования от внешних воздействий. Этот щит подходит для монтажа в условиях повышенной влажности, запыленности и перепадов температур, обеспечивая надежную работу систем автоматизации и управления.

Назначение и область применения

Корпус распределительного щита ЩМП-П 600х400х200мм УХЛ1 IP65 IK10 используется для сборки электрических шкафов, где требуется защита компонентов от окружающей среды. Подходит для установки в открытых зонах: на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленной автоматизации. Применяется в системах АСКУЭ, телеметрии, управлении оборудованием и распределении электроэнергии.

Технические характеристики

• Размеры: 600×400×200 мм - позволяет разместить до 18–24 стандартных DIN-модулей (зависит от габаритов оборудования).
• Материал корпуса: АБС-пластик - легкий, ударостойкий, устойчивый к химическим веществам и коррозии.
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления.
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с высоты 1 метр).
• Класс защиты: II - двойная изоляция, не требует заземления корпуса.
• Цвет: 7035 RAL - серый матовый, соответствует промышленным стандартам.
• Тип двери: одинарная, с замком - обеспечивает доступ только авторизованному персоналу.
• Тип крышки: закрытого типа - герметичная конструкция без открытых участков.
• Монтаж: открытая установка - крепится на стену или опору болтами через отверстия в задней стенке.
• Наличие монтажной панели: да - металлическая планка для фиксации DIN-рейки и оборудования внутри.
• Подходит для использования вне помещений: да - рассчитан на эксплуатацию при температуре от −40C до +50C (класс УХЛ1).
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении входящих проводов.

Совместимость и монтаж

Корпус распределительного щита ЩМП-П 600х400х200мм УХЛ1 IP65 IK10 совместим со всеми типами DIN-рейки (TS35/7,5 и TS35/15). Монтажная панель имеет стандартные отверстия под крепление рейки. Для установки используются четыре точки крепления на задней стенке - рекомендуется использовать анкерные болты M6 или саморезы по бетону. Перед монтажом проверьте, что все кабельные вводы будут расположены так, чтобы исключить перегибы проводов. Отсутствие встроенных кабельных вводов требует самостоятельной установки подходящих уплотнителей (например, IP65-патрубков).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для корпусов распределительных устройств. Класс защиты II исключает необходимость подключения к контуру заземления самого корпуса, однако заземление всех внутренних элементов (например, реле, контакторов) обязательно. Корпус не является источником возгорания - материал АБС-пластика самозагасаемый (UL94 V-0).

Преимущества

• Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают долгую службу даже в суровых условиях.
• АБС-пластик не ржавеет, не деформируется под нагрузкой и легко моется.
• Наличие замка повышает безопасность и предотвращает несанкционированный доступ.
• Монтажная панель упрощает сборку и снижает риск механических повреждений оборудования.
• Класс УХЛ1 гарантирует стабильную работу в холодном климате - от минус 40° до плюс 50°.

Ограничения применения

• Не предназначена для установки в помещениях с постоянными химическими испарениями (например, кислотные производства).
• Номинальный ток 0 А указывает, что корпус не содержит коммутирующих элементов - он лишь защитная оболочка; нагрузочные характеристики зависят от установленного оборудования.
• Глубина 200 мм ограничивает использование крупногабаритных аппаратов (например, частотных преобразователей мощностью выше 5,5 кВт).
• Отсутствие встроенного терморегулятора или вентиляции - при длительной работе в жарких условиях возможен перегрев оборудования внутри.

Примеры использования

• Наружный щит управления насосной станцией в парке.
• Распределительный щит системы освещения на автостоянке.
• Шкаф автоматизации конвейера на пищевом производстве.
• Щит учета электроэнергии (АСКУЭ) на фасаде многоквартирного дома.
• Контрольный пункт для датчиков и контроллеров в теплице или на складе.

Практические советы

• Перед монтажом проверьте, что внутреннее оборудование не превышает допустимые габариты - максимальная глубина 200 мм не позволяет установить устройства шире 180 мм.
• Используйте кабельные вводы с уплотнением IP65 - например, G½" или G¾" с резиновыми кольцами - чтобы сохранить уровень защиты.
• При установке на вертикальную поверхность используйте уровнемер - наклон более 5° может нарушить герметичность двери.
• Для зимней эксплуатации в регионах с обледенением рекомендуется периодически очищать дверь от наледи, чтобы не повредить уплотнители.
• Щит ЩМП-П 600х400х200мм УХЛ1 IP65 IK10 от ЭРА не требует специального обслуживания, но ежегодно проверяйте состояние замка и уплотнений.
