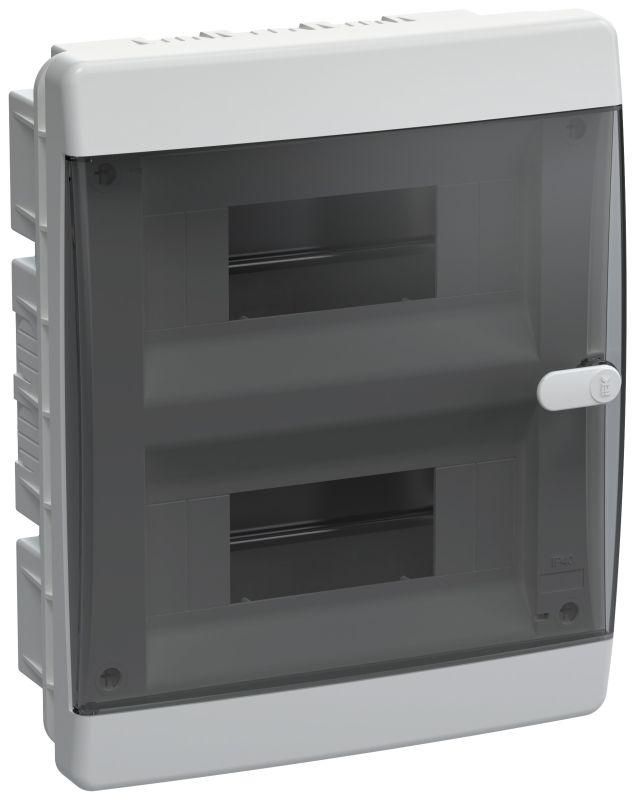

Корпус пластиковый встраиваемый на 18 модулей ЩРВ-П-18 IP41 черная прозрачная дверь UNION Compact | UIC-KP12-V-18-41-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-18 IP41 черный прозрачный дверь от IEK (ИЭК) - компактное решение для скрытой установки автоматических выключателей, УЗО и других модульных устройств в стене. Артикул uic-kp12-v-18-41-k01 подходит для бытовых и промышленных распределительных щитов, где важна надежность и эстетичный внешний вид.

Назначение и область применения

ЩРВ-П-18 IP41 предназначен для внутренней установки в стену и сборки распределительных щитов с модульным оборудованием. Подходит для использования в квартирах, офисах, административных зданиях и легких производственных условиях. Корпус защищает устройства от случайного прикосновения и пыли, сохраняя доступ к управлению через прозрачную крышку.

Технические характеристики

• Модульная ширина: 18 модулей (поддерживает до 18 стандартных модулей шириной 17,5 мм каждый)
• Глубина монтажа: 64,5 мм - позволяет устанавливать оборудование с учетом проводов и клемм
• Материал корпуса: АБС-пластик - ударопрочный, устойчив к перепадам температур
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Количество рядов: 2 - обеспечивает удобное расположение устройств по горизонтали и вертикали
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных аппаратов
• Тип крышки: закрытого типа с прозрачной дверью - позволяет контролировать состояние контактов без вскрытия
• Наличие замка: да - предотвращает несанкционированный доступ
• Цвет: черный (RAL 9016) - сочетается с большинством интерьеров

Совместимость и монтаж

Корпус ЩРВ-П-18 совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими элементами на DIN-рейке. Монтаж выполняется методом скрытой установки - корпус вставляется в подготовленное углубление в стене. Глубина 64,5 мм требует точного подбора ниши: рекомендуется оставить запас 3–5 мм по бокам для герметизации и фиксации. Прозрачная крышка крепится на петлях и открывается без демонтажа всего корпуса.

Безопасность и стандарты

Степень защиты IP41 соответствует требованиям ГОСТ 14254 и IEC 60529. Защита от прикосновений к токоведущим частям обеспечивается конструкцией корпуса и прозрачной дверью. Наличие замка повышает уровень безопасности в местах с возможным доступом посторонних лиц. Материал АБС-пластик не поддерживает горение и соответствует нормам пожарной безопасности для электроустановок.

Преимущества

• Удобство обслуживания: прозрачная крышка позволяет визуально проверить положение автоматов и наличие сигнализации
• Простота монтажа: готовая DIN-рейка и четкая геометрия корпуса снижают время установки
• Эстетика: черный цвет и скрытая установка делают щит незаметным в интерьере
• Надежность: материал АБС-пластик не деформируется при температуре от –25C до +60C
• Защита от пыли и влаги: IP41 достаточен для помещений с обычной влажностью, исключает попадание крупной пыли

Ограничения применения

• Не подходит для установки во влажных средах (ванная комната, баня, улица) - степень защиты IP41 недостаточна для воздействия брызг или конденсата
• Не рассчитан на высокую механическую нагрузку - не используется в промышленных цехах с риском удара или вибрации
• Ограниченная глубина (64,5 мм): не подходит для установки крупных устройств с длинными клеммами или многослойной проводкой без дополнительного пространства
• Не предназначен для наружной установки - отсутствует защита от осадков и прямого UV-воздействия

Примеры использования

• Распределительный щит в квартире: автоматические выключатели, УЗО, реле напряжения
• Офисный этаж: групповые автоматы для света, розеток, кондиционеров
• Подъездный щит: вводной автомат, счетчики, защита от перегрузок
• Небольшой мастерский цех: питание инструментов, освещения, маломощных станков

Практические советы

• Перед монтажом проверьте глубину ниши: она должна быть минимум 68–70 мм с учетом слоя штукатурки и кабельных каналов
• Используйте анкерные болты или специальные крепления для фиксации корпуса в стене - саморезы не подходят
• При прокладке проводов оставляйте свободный радиус изгиба - не допускайте перегибов рядом с клеммами
• При необходимости замены оборудования - достаточно открыть прозрачную дверцу; не требуется снимать весь корпус
• Для условий повышенной влажности выбирайте модели с IP54 и выше - этот корпус не подходит
