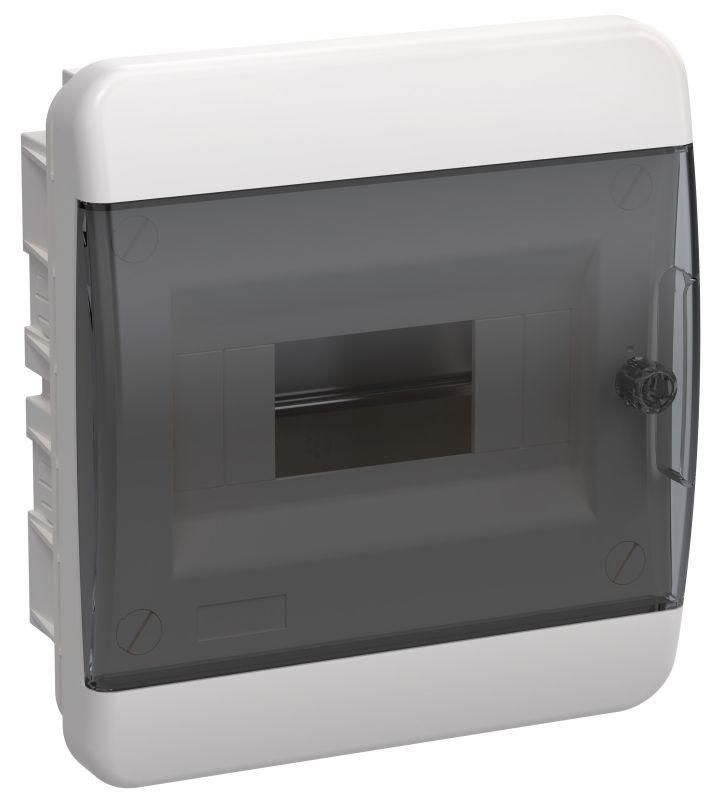

Корпус пластиковый встраиваемый на 8 модулей ЩРВ-П-8 IP41 TEKFOR черная прозрачная дверь - TF5-KP12-V-08-41-K01-K03 IEK

Корпус пластиковый встраиваемый на 8 модулей ЩРВ-П-8 IP41 TEKFOR IEK - это компактное решение для внутренней установки распределительного щита в стене. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих зданиях. Корпус выполнен из прочного пластика, имеет прозрачную дверцу и встроенную DIN-рейку.

Назначение и область применения

Корпус пластиковый встраиваемый на 8 модулей ЩРВ-П-8 IP41 TEKFOR IEK предназначен для сборки распределительных щитов внутри стен. Используется там, где важна эстетичность и скрытая проводка: квартиры, офисы, подъезды, технические помещения. Подходит для защиты бытовых и слаботочных цепей, например, освещения, розеток, систем безопасности.

Технические характеристики

• Количество модулей: 8 (стандартная ширина 18 мм на каждый модуль)
• Глубина монтажа: 64 мм - требует соответствующего углубления в стене
• Материал корпуса: ABS-пластик и поликарбонат - устойчив к ударным нагрузкам и перепадам температур
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да - стандартная 35 мм рейка для фиксации модульных аппаратов
• Тип крышки: закрытого типа с прозрачной дверцей - позволяет контролировать состояние устройств без вскрытия
• Наличие замка: да - обеспечивает доступ только авторизованным лицам
• Цвет корпуса: белый; цвет дверцы: черный прозрачный
• Способ монтажа: внутренний/скрытый - монтируется в нишу стены
• Количество рядов: один - все устройства располагаются в одном горизонтальном уровне

Совместимость и монтаж

Корпус пластиковый встраиваемый на 8 модулей ЩРВ-П-8 IP41 TEKFOR IEK совместим со всеми стандартными модульными устройствами шириной 18 мм: автоматические выключатели, УЗО, реле времени, счетчики. Для монтажа требуется подготовить в стене нишу глубиной не менее 64 мм. Крепление осуществляется через боковые планки, которые фиксируются раствором или анкерами. Прозрачная дверца открывается на петлях - не требует демонтажа для обслуживания. Перед установкой проверьте соответствие габаритов ниши - корпус не допускает значительных отклонений по глубине.

Безопасность и стандарты

Степень защиты IP41 соответствует ГОСТ 14254. Обеспечивает защиту от случайного контакта с токоведущими частями (защита от предметов >1 мм) и от капель воды, падающих вертикально. Это делает корпус подходящим для помещений с нормальной влажностью, но не для ванных комнат, бань или улицы. Материалы корпуса не поддерживают горение и соответствуют требованиям пожарной безопасности для электроустановок.

Преимущества

• Прозрачная дверца позволяет визуально контролировать положение рычагов автоматов без открытия щита
• Удобный замок предотвращает неквалифицированный доступ
• Четкая фиксация DIN-рейки снижает риск смещения модулей при вибрациях
• Пластиковая конструкция не подвержена коррозии и не требует окраски
• Небольшая глубина (64 мм) позволяет использовать корпус даже в тонких стенах

Ограничения применения

• Не подходит для установки вне помещений - IP41 недостаточен для уличного использования
• Не рекомендован для ванных комнат, кухонь с высокой влажностью - возможна конденсация влаги внутри
• Ограниченное количество модулей (8) - не подходит для крупных распределительных щитов с большим числом устройств
• Требует точного соблюдения глубины ниши - при меньшей глубине невозможно полноценное крепление

Примеры использования

• Распределительный щит в квартире: 4 автомата на розетки, 2 на освещение, 1 УЗО, 1 реле контроля напряжения
• Щит в офисе: управление светом, розетками и сетью для компьютеров
• Подъездный щит: питание лифта, сигнализации, домофона
• Технический этаж: распределение питания на насосы, вентиляцию, системы управления

Практические советы

• Перед монтажом проверьте, что глубина ниши минимум 64 мм - иначе корпус не войдет полностью
• Используйте уровень при установке - дверца должна открываться свободно, без перекоса
• При прокладке проводов оставляйте запас длины - он нужен для удобного подключения к модулям
• Не перегружайте корпус более чем 8 модулями - это нарушает тепловой режим и затрудняет обслуживание
• При необходимости замены модуля - достаточно открыть дверцу, не трогая сам корпус
• Корпус пластиковый встраиваемый на 8 модулей ЩРВ-П-8 IP41 TEKFOR IEK лучше всего применять в новых постройках или капитальных ремонтах, когда есть возможность сделать скрытую проводку
