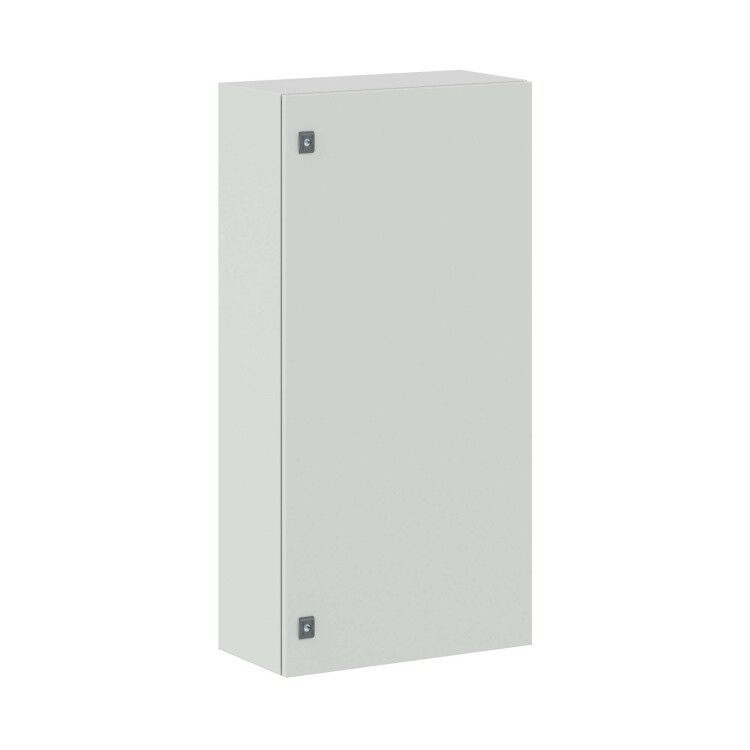

Корпус сварной навесной ST без М/П ВхШхГ 1200 x 600 300 | R5ST1263WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 1200x600x300 мм от DKC (ДКС) - прочный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st1263wmp обеспечивает надёжную защиту от внешних воздействий без необходимости дополнительного кожуха.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 1200x600x300 мм предназначен для размещения электронных устройств, автоматических выключателей, контакторов, модулей управления и других элементов систем АСУ ТП в условиях открытых площадок. Подходит для установки на стенах зданий, опорах, столбах и других вертикальных поверхностях. Применяется в энергетике, транспорте, промышленности, ЖКХ и на объектах с высокими требованиями к защите от пыли, влаги и механических ударов.

Технические характеристики

• Габариты: 1200×600×300 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм (корпус и фланец), 1,5 мм (дверь)
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - устойчив к нагрузкам до 20 Дж (эквивалент удара грузом 5 кг с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Регулируемая монтажная пластина: есть - позволяет фиксировать оборудование с шагом 10–20 мм
• Крепление на столбе: возможно - предусмотрены специальные крепёжные отверстия
• Подходит для метрического монтажа: да - совместим с DIN-рейками и стандартными креплениями M4–M8

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1200x600x300 мм монтируется на стену или столб с помощью предварительно установленных крепёжных отверстий. Для настенного монтажа используйте анкеры или болты подходящего диаметра (не менее М8). Крепление на столбе требует наличия хомутов или специальных кронштейнов. Регулируемая монтажная пластина позволяет точно выставить положение внутреннего оборудования. Отсутствие встроенной монтажной панели даёт свободу в планировке - можно использовать собственные планки или крепить устройства напрямую к стенкам корпуса. Обязательно проверьте посадочные размеры перед установкой: глубина 300 мм ограничивает использование крупногабаритных модулей.

Безопасность и стандарты

• IP66 - соответствует IEC 60529
• IK10 - соответствие EN 50102
• Сейсмостойкость 9 баллов - согласовано с требованиями к оборудованию в сейсмоактивных регионах
• Климатические классы УХЛ1, ОМ2, ОМ3 - подтверждают работоспособность в суровых условиях
• Горючесть Г1 - соответствует ГОСТ 12.1.044

Преимущества

• Высокая жесткость конструкции благодаря сварному соединению и толщине стали
• Порошковое покрытие устойчиво к царапинам, коррозии и УФ-излучению
• Реверсивная дверь - удобство при ограниченном доступе с одной стороны
• Сплошной фланец исключает попадание влаги через вводы кабелей
• Две точки запирания усиливают герметичность и безопасность
• Регулируемая пластина снижает время сборки и адаптирует корпус под любые типы оборудования

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Отсутствуют встроенные системы вентиляции или кондиционирования - при высоких тепловыделениях требуется внешнее охлаждение
• Глубина 300 мм не позволяет разместить крупные преобразователи частоты или щиты с широкими модулями
• Комплект заземления поставляется без проводов - необходимо самостоятельно подвести заземляющий проводник
• Не рекомендован для постоянного погружения в воду - IP66 не гарантирует длительную работу под водой

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматический контроль освещения на парковке
• Контрольно-измерительный шкаф на заводе с высокой запылённостью
• Узел связи и сигнализации на железнодорожной станции

Практические советы

• Перед монтажом проверьте, что все кабельные вводы будут закрыты заглушками - даже один незаделанный канал нарушает степень защиты IP66
• Используйте термостойкие кабельные вводы при работе с нагреваемыми проводами
• При установке на столб - обязательно примените антикоррозийные прокладки между корпусом и опорой
• Для обслуживания в холодное время года - учитывайте возможность намерзания льда на замках; периодически смазывайте механизмы
• Артикул r5st1263wmp совместим с другими изделиями серии ST - легко найти аналоги при замене
• При заказе нескольких корпусов сварной навесной ST без монтажной панели 1200x600x300 мм - сохраняйте единый порядок расположения вводов для стандартизации сервиса
