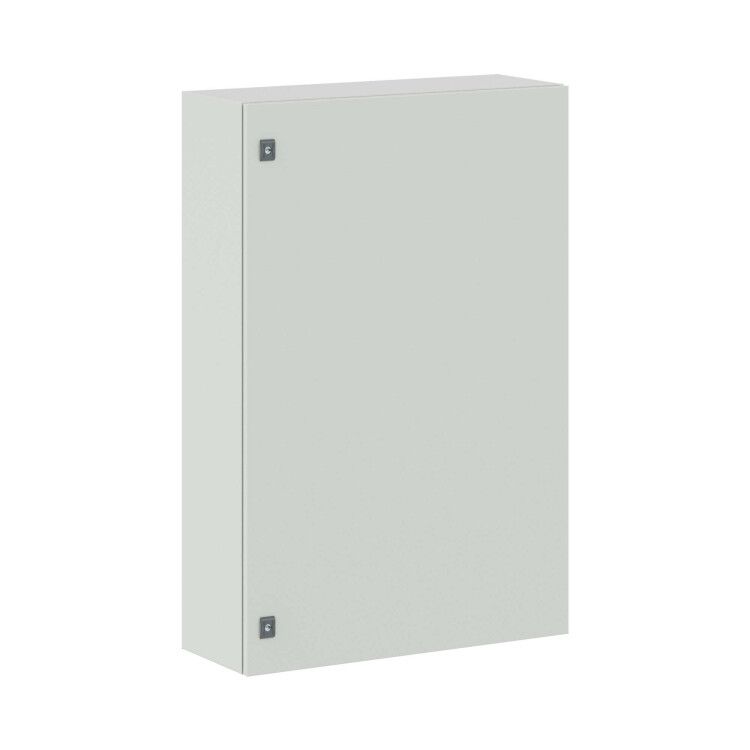

Корпус сварной навесной ST без М/П ВхШхГ 1200 x 800 300 | R5ST1283WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 1200x800x300 мм от DKC (ДКС), артикул r5st1283wmp, предназначен для наружной установки оборудования систем автоматизации и распределения электроэнергии. Благодаря прочной стальной конструкции и защите IP66, он выдерживает агрессивную среду, не требует дополнительного кожуха и легко монтируется на стену или столб.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 1200x800x300 мм используется для защиты электронных и электромеханических устройств в условиях открытых площадок, на улице, в цехах с высокой запыленностью или влажностью. Подходит для установки щитов управления, реле, контакторов, модулей связи, преобразователей частоты и других элементов АСУ ТП. Применяется в энергетике, транспорте, ЖКХ, промышленности и на объектах с жесткими требованиями к надежности.

Технические характеристики

• Габариты: 1200×800×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланцы: два сплошных для ввода кабелей
• Рейки: две дверные для крепления оборудования
• Крепление: настенное и на столб (возможна установка на трубчатую опору)
• Монтажная пластина: регулируемая, но в комплект не входит
• Подходит для метрического монтажа: да - можно использовать болты M4–M8

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1200x800x300 мм не имеет внутренней монтажной панели - оборудование крепится напрямую к стенкам корпуса или к установленным самостоятельно направляющим. Для удобства сборки предусмотрены:

• Регулируемые крепления - позволяют точно выставить уровень при монтаже;
• Сплошные фланцы - исключают необходимость сверления отверстий для ввода кабелей, достаточно просечь нужные каналы;
• Комплект заземления - без проводов; требуется самостоятельное подключение медного провода сечением не менее 10 мм2 к точке заземления внутри корпуса;
• Отверстия для крепления на столб - расположены симметрично, подходят для труб Ø 60–80 мм.

При монтаже на стену используйте анкерные болты М10 или аналогичные, рассчитанные на нагрузку не менее 50 кг. Убедитесь, что поверхность ровная и не деформируется под весом корпуса.

Безопасность и стандарты

Корпус соответствует следующим нормам:

• EN 50102 - требования к ударопрочности (IK10);
• IEC 60529 - классификация степени защиты IP66;
• ГОСТ 15150 - климатические условия УХЛ1, ОМ2, ОМ3;
• ГОСТ 12.2.007.0 - группа горючести Г1.

Изделие не содержит острых кромок, все углы закруглены. Напряжение на корпусе не допускается - обязательна правильная организация системы заземления.

Преимущества

• Высокая механическая прочность благодаря двойному слою стали - корпус и дверь отличаются по толщине для усиления узлов нагружения;
• Порошковое покрытие устойчиво к коррозии, перепадам температур и УФ-излучению - не требует окраски после монтажа;
• Реверсивная дверь позволяет выбрать сторону открывания под конкретные условия доступа;
• Две дверные рейки - экономят время на установке DIN-рейки и другого оборудования;
• Сейсмостойкость 9 баллов - подходит для районов с активной сейсмической деятельностью;
• Отсутствие монтажной панели снижает стоимость и увеличивает гибкость планировки внутреннего пространства.

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует сертификат взрывозащиты Ex;
• Не рекомендован для постоянного погружения в воду - IP66 обеспечивает защиту от струй, но не от длительного затопления;
• При использовании в местах с химически агрессивными парами (например, хлор, кислоты) возможна коррозия металла - требуется дополнительная защита;
• Отсутствие встроенной монтажной панели требует самостоятельного подбора и крепления профилей - не подходит для быстрого монтажа без подготовки;
• Цвет RAL 7035 - светлый серый - плохо маскирует грязь и пятна на открытом воздухе, требует периодического обслуживания.

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, пыли и случайных ударов;
• Распределительный пункт на железнодорожном участке - устойчивость к вибрациям и перепадам температур;
• Автоматизация теплового пункта - работа при минусовой температуре зимой;
• Контрольный шкаф на эстакаде - крепление на вертикальную трубу вместо стены;
• Аварийный выключатель на производстве - ударопрочность IK10 предотвращает выход из строя при падении инструментов.

Практические советы

• Перед монтажом проверьте, чтобы фланцы были целые - трещины нарушают степень защиты IP66.
• При установке на столб используйте хомуты с резиновыми прокладками - они снизят вибрацию и продлят срок службы.
• Для кабельного ввода лучше применять кабельные вводы с уплотнениями - даже при IP66 лишняя герметизация не помешает.
• Если вам нужна монтажная панель - выбирайте отдельно, совместима с любыми стандартными DIN-профилями.
• Проверяйте заземление сразу после монтажа - сопротивление должно быть меньше 0,1 Ом.
• При работе в холодном климате - перед включением оборудования дайте корпусу адаптироваться к комнатной температуре, чтобы избежать конденсата.
