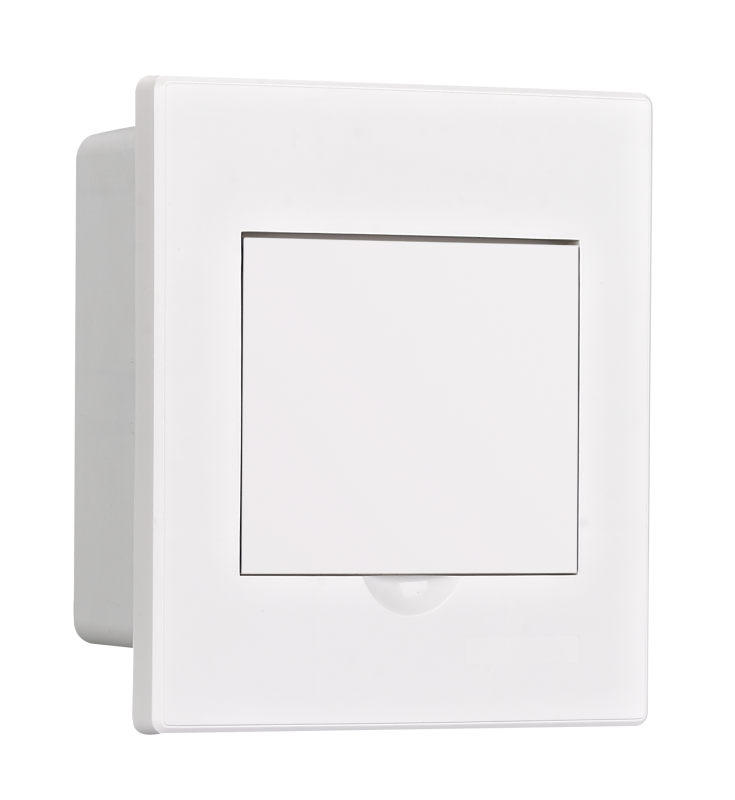

Корпус встраиваемый дв. 1 ряд 4 мод. IP41 ЩРВ-П пласт. бел.DEKraft 31080DEK APC

Корпус встраиваемый пластиковый 1 ряд 4 модуля IP41 ЩРВ-П белый от DEKRAFT - компактная и надёжная оболочка для монтажа автоматических выключателей, УЗО и других модульных устройств в стенах. Артикул 31080dek соответствует серии ЩРВ-П Lite, обеспечивает защиту от пыли и случайного контакта, подходит для жилых и коммерческих объектов.

Назначение и область применения

Корпус встраиваемый пластиковый 1 ряд 4 модуля IP41 ЩРВ-П белый предназначен для скрытой установки внутри стен. Внутрь него монтируют модульную аппаратуру: автоматические выключатели, УЗО, реле напряжения, таймеры и другие устройства шириной до 18 мм на каждый модуль. Подходит для распределительных щитов в квартирах, офисах, торговых помещениях и производственных зонах с невысокими требованиями к защите от воды.

Технические характеристики

• Тип: встраиваемый корпус
• Количество рядов: 1
• Количество модулей: 4 (по 18 мм каждый)
• Ширина: 72 мм (стандарт для 4 модулей)
• Глубина монтажа: 76 мм
• Материал: негорючий ABS-пластик
• Цвет: белый (RAL9003)
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• DIN-рейка: есть, стандартная, для крепления модульных устройств
• Держатели: предусмотрены для установки нулевой (N) и защитной (PE) шин
• Тип крышки: закрытого типа, с фиксацией в верхнем положении
• Гарантия: 36 месяцев

Совместимость и монтаж

Корпус ЩРВ-П белый полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. Монтаж выполняется в подготовленное отверстие в стене глубиной не менее 76 мм. Для фиксации используются крепёжные лапки на боковых стенках корпуса. Кабели заводятся через предварительно выштампованные вводы - их можно легко расширить ножницами или ножом. Дверца открывается вниз, фиксируется вверху при помощи защёлок - удобно для обслуживания без демонтажа.

Безопасность и стандарты

Изготовлен из самозагасающего ABS-пластика, соответствует требованиям безопасности к материалам для электроустановок. Степень защиты IP41 гарантирует безопасность при случайном прикосновении к токоведущим частям и защищает от попадания крупной пыли и вертикально падающих капель воды. Не рекомендован для помещений с повышенной влажностью или риском брызг.

Преимущества

• Выштампованные вводы - экономят время при прокладке кабелей, не требуют сверления
• Пластиковое стекло под углом 90° - снижает блики, улучшает видимость индикации приборов
• Высокие изоляционные свойства - исключают пробои даже при перегрузках
• Устойчивость к вибрации и перепадам температур - сохраняет целостность в условиях эксплуатации
• Плоская передняя панель - эргономичный внешний вид, легко сочетается с современным интерьером

Ограничения применения

Не применяется в местах с постоянным воздействием воды, паром или агрессивными средами. IP41 не обеспечивает защиту от брызг, струй или горизонтального потока жидкости - не подходит для ванных комнат, кухонь, цехов с мойкой оборудования. Также не предназначен для наружной установки или помещений с классом взрывоопасности. Глубина 76 мм требует достаточного запаса в стене - не подходит для тонких перегородок.

Примеры использования

• Электрощиток в квартире: 4 автомата + УЗО + нулевые шины
• Щит управления освещением в офисе
• Распределительный щит на этаже многоквартирного дома
• Локальный щиток для бытовой техники в гараже

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 76 мм, иначе корпус не войдёт
• При использовании кабеля большого сечения - расширьте вводы осторожно, чтобы не повредить стенки корпуса
• Не используйте металлические крепления внутри корпуса - они нарушают изоляцию
• При замене устройства - отключите питание, так как внутренние элементы находятся под напряжением
• ЩРВ-П белый совместим с любыми модулями стандарта EN 60947, но лучше использовать продукты DEKRAFT - гарантирована точная посадка и долговечность соединений
