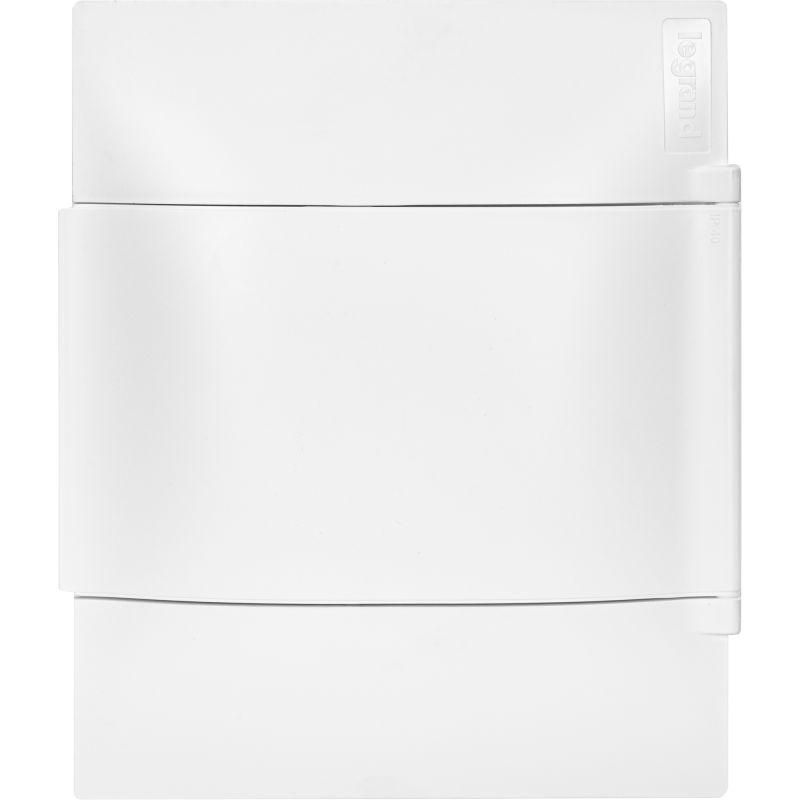

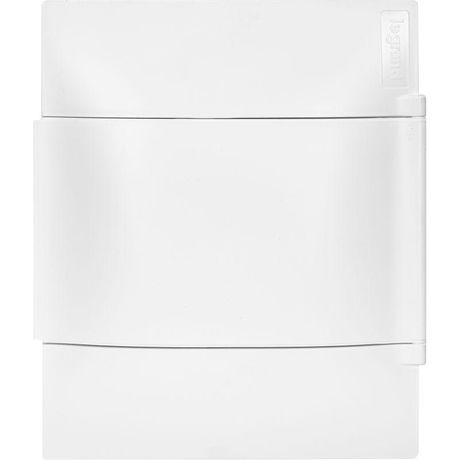

Щиток пластиковый встраиваемый Practibox S (в полые стены) 1х4 бел. дверь Leg 134564 Legrand

Пластиковый щиток встраиваемый для полых стен 1х4 белая дверь от Legrand Euro (артикул 134564) предназначен для компактной внутренней установки в перегородках из гипсокартона или других полых стен. Щиток обеспечивает защищённое место для монтажа автоматических выключателей, УЗО и других устройств на DIN-рейке, сохраняя эстетичный внешний вид помещения.

Назначение и область применения

Щиток используется для скрытого монтажа электрооборудования внутри стен, где важна минимальная толщина конструкции и чистый фасад. Подходит для жилых домов, офисов, гостиниц - там, где требуется спрятать коммутационную аппаратуру за отделкой. Модель идеальна для распределительных щитов малой мощности: освещение, розеточные группы, системы управления.

Технические характеристики

• Тип: встраиваемый пластиковый щиток
• Размер: 1 ряд × 4 модуля (по ширине DIN-рейки)
• Количество модулей на DIN-рейке: 4
• Глубина монтажная: 72 мм - совпадает с полезной глубиной, что позволяет использовать весь объём корпуса
• Материал корпуса: прочный термопластик
• Цвет: белый (RAL 9003)
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не защищает от воды
• Крышка: с прорезью под клавишу - позволяет управлять устройствами через закрытую дверцу
• Возможность расширения: да - можно заменить на более крупный щиток при необходимости

Совместимость и монтаж

Щиток Legrand Practibox 134564 совместим со всеми стандартными DIN-рейками типа TS35. Установка выполняется в подготовленном проёме стены. Глубина 72 мм требует точного соблюдения толщины полости - не менее этого значения. Крышка крепится на петлях, открывается легко, имеет фиксатор. Для монтажа используются шурупы или специальные зажимы, входящие в комплект. Не рекомендуется применять в стенах с высокой влажностью или температурой выше +40 C.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-3 для распределительных щитов до 1000 В переменного тока. Защита IP40 исключает случайный контакт с токоведущими частями, но не предназначено для помещений с риском попадания жидкостей. Напряжение питания - до 440 В AC, ток - до 100 А на каждый модуль (зависит от установленного оборудования).

Преимущества

• Узкая глубина (72 мм) - подходит даже для тонких перегородок
• Белый цвет (RAL 9003) гармонирует с большинством интерьеров
• Прорезь в крышке позволяет оперировать кнопками и рычагами без вскрытия
• Легко расширяется - можно заменить на 8- или 12-модульный вариант без переделки стены
• Произведён компанией Legrand - известным производителем с проверенной надёжностью

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не допускается использование в местах с постоянным воздействием пара, брызг или мытьём под давлением
• Максимальная нагрузка определяется установленными устройствами - не превышайте номиналы автомата или УЗО
• Не рассчитан на установку тяжёлых устройств (например, больших преобразователей частоты)

Примеры использования

• Распределительный щиток в квартире: управление светом и розетками в одной комнате
• Система аварийного освещения в офисе, смонтированная в перегородке
• Контроль розеточных групп в гостинице - один щиток на этаж
• Автоматизация систем безопасности: датчики движения, сигнализация

Практические советы

• Перед монтажом проверьте толщину стены - она должна быть минимум 72 мм, иначе щиток не войдёт
• При использовании нескольких щитков рядом - учтите шаг между отверстиями для проводов, чтобы не повредить изоляцию
• Подбирайте устройства на DIN-рейку так, чтобы суммарная ширина не превышала 4 модуля (72 мм)
• При замене старого щитка - используйте тот же артикул 134564, чтобы не менять отделку стены
• Не затягивайте крепления слишком сильно - пластик может треснуть
