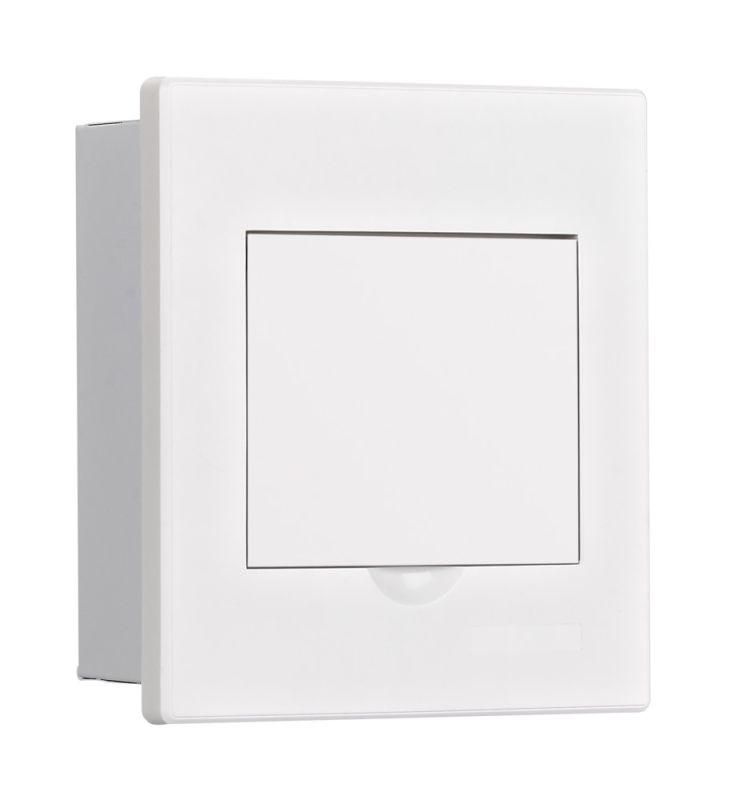

Корпус встраиваемый с белой дверью 1 ряд 4 модуля IP41 ЩРВ-М - 31100DEK APC

Корпус встраиваемый с дверью 1 ряд 4 модуля IP41 ЩРВ-М от DEKRAFT - компактное решение для скрытой установки автоматических выключателей, УЗО и других модульных устройств в стене. Артикул 31100dek подходит для бытовых и промышленных распределительных щитов, где важна надежность и простота монтажа.

Назначение и область применения

Корпус ЩРВ-М предназначен для внутренней установки в стену и защиты модульного электрооборудования: автоматов, УЗО, реле, счетчиков и т.д. Подходит для жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Используется там, где требуется эстетичный внешний вид и минимизация габаритов щита.

Технические характеристики

• Количество модулей: 4 (по 18 мм каждый, соответствует одной DIN-рейке)
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Материал лицевой части и дверцы: негорючий ABS-пластик (RAL9003 - белый)
• Основание корпуса: холоднокатаная сталь
• Конструкция: съемная рама для удобства сборки и обслуживания
• Шпилька заземления: есть, для подключения защитного провода
• Выбивные отверстия: предусмотрены для ввода кабелей
• Держатель для шинок: встроен, поддерживает установку шин N и PE
• Фиксация дверцы: механическая защелка, дверь фиксируется в открытом положении

Совместимость и монтаж

Щиток ЩРВ-М полностью совместим с модульными устройствами брендов DEKRAFT и Systeme Electric. Монтаж выполняется в подготовленную нишу в стене. Глубина ниши должна обеспечивать свободный доступ к задней части корпуса для подключения проводов. Для точного подбора ниши учтите, что корпус рассчитан на стандартную DIN-рейку шириной 35 мм. После установки корпуса в стену, дверцу можно закрыть - она плотно прилегает, сохраняя степень защиты IP41.

Безопасность и стандарты

Изготовлен в соответствии с требованиями безопасности для электрощитового оборудования. Негорючий ABS-пластик снижает риск распространения пламени. Шпилька заземления обеспечивает надежное соединение с системой защитного зануления. Соответствие стандартам IEC/EN 62208 для корпусов распределительных устройств.

Преимущества

• Съемная рама позволяет собирать и обслуживать оборудование вне стены - ускоряет монтаж и ремонт
• Комбинированный материал (ABS + сталь): пластик защищает от коррозии, сталь усиливает прочность крепления
• Фиксация дверцы в открытом состоянии исключает необходимость удерживать её во время работы
• Чистый белый цвет (RAL9003) легко сочетается с интерьером и маскирует следы эксплуатации
• Высокая совместимость с популярными модульными устройствами - не требует адаптеров

Ограничения применения

• Не предназначена для наружной установки - IP41 не защищает от брызг сбоку или потока воды
• Не рекомендуется использовать в помещениях с высокой влажностью (баня, бассейн, подвалы с постоянной сыростью)
• Ограниченное количество модулей (4) - не подходит для сложных щитов с большим числом устройств
• Стальная база требует осторожного сверления при креплении - возможна деформация при перегрузке

Примеры использования

• Установка в квартире: автоматический выключатель, УЗО, реле напряжения
• На этажном щите многоквартирного дома: вводной автомат и счетчик
• В мастерской: управление освещением и розетками через модульные контакторы
• В офисе: распределение питания для компьютеров и оргтехники

Практические советы

• Перед монтажом проверьте глубину ниши - корпус должен входить без усилия, чтобы не повредить крепления
• Подключение шин N и PE лучше выполнять до установки устройства в стену - так проще работать с проводами
• При использовании с устройствами сторонних производителей убедитесь, что они имеют стандартную ширину 17,5–18 мм на модуль
• Не используйте силу при закрывании дверцы - если не закрывается, проверьте наличие препятствий внутри корпуса
• Артикул 31100dek - единственный вариант в этой серии с такой комбинацией материала и фиксацией дверцы; аналоги могут отличаться по глубине или типу крепления
