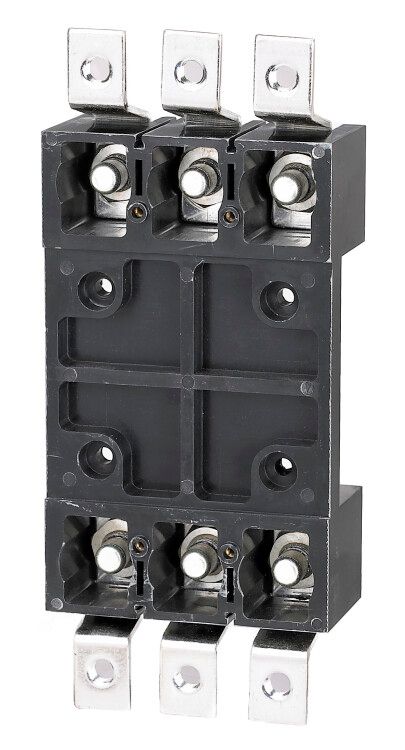

Корзина втычного типа фронтального подключения трехполюсная ВА-333E - 22536DEK APC

Корзина втычного типа фронтального подключения трехполюсная ВА-333E от DEKraft - это надежное решение для быстрой замены коммутационного оборудования в распределительных щитах с напряжением до 220 В. Артикул 22536dek подходит для систем с номинальным током до 250 А, где важна безопасность и доступность обслуживания.

Назначение и область применения

Корзина втычного типа фронтального подключения трехполюсная ВА-333E предназначена для установки автоматических выключателей, контакторов и других модульных аппаратов в щитах с встроенным монтажом. Она позволяет менять оборудование без перерыва питания всей системы - достаточно извлечь или вставить блок через переднюю панель. Применяется в промышленных щитах управления, на участках с частой сменой нагрузки: насосные станции, конвейеры, системы вентиляции, комплектные трансформаторные подстанции.

Технические характеристики

• Напряжение: 220 В
• Количество полюсов: 3
• Номинальный ток: 250 А
• Тип присоединения: болтовое (для подводящих проводов)
• Тип изделия: корзина втычного типа
• Исполнение: встроенное устройство
• Версия: совместима с встроенной установкой

Совместимость и монтаж

Корзина ВА-333E совместима с модульными аппаратами, имеющими стандартизованные крепления для втычного подключения. Устанавливается в шкафы с глубиной, достаточной для задней части устройства. Монтаж выполняется путем закрепления корзины на DIN-рейке или жестком основании. Подключение проводов - через болтовые зажимы снизу или сбоку, в зависимости от модели аппарата. Обязательно проверьте посадочные габариты аппарата - они должны точно соответствовать форме контактной группы корзины. Для работы требуется свободный доступ спереди - корзина не предназначена для бокового или тыльного обслуживания.

Безопасность и стандарты

Корзина ВА-333E обеспечивает видимый разрыв цепи при извлечении аппарата - это требование безопасности согласно ГОСТ Р 50030.2. Это исключает случайное включение во время ремонта. Конструкция выполнена из самозатухающего термопластика, устойчивого к нагреву. Соответствует требованиям серийного производства DEKraft для промышленного использования.

Преимущества

• Ускоряет замену оборудования - не нужно отключать всю линию, достаточно вынуть/вставить блок
• Обеспечивает визуальный контроль состояния цепи (размыкание при извлечении)
• Максимально снижает риск ошибок при подключении благодаря точному позиционированию контактов
• Поддерживает высокую плотность сборки в щите за счет компактного форм-фактора

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - использование в сетях 380 В запрещено
• Требует наличия фронтального доступа - нельзя использовать в щитах с ограниченным пространством спереди
• Не совместим с аппаратами, не поддерживающими втычную систему подключения
• Не рассчитана на внешний монтаж - применяется только внутри закрытых щитов

Примеры использования

• Замена автомата защиты на конвейере без остановки всего цеха
• Регулярная смена контакторов в системе управления насосами
• Быстрая диагностика и ремонт в распределительном щите на объекте с высокой требовательностью к бесперебойности
• Установка в качестве базовой платформы для временных испытательных схем

Практические советы

• Перед установкой убедитесь, что выбранный автомат имеет ту же форму и шаг контактов, что и корзина ВА-333E - не все 3P-устройства подходят
• При затяжке болтов используйте динамометрический ключ - переусилие повредит контактные площадки
• Проверяйте состояние контактов корзины после каждой замены - окисление снижает проводимость
• Для удобства обслуживания рекомендуется помечать каждую корзину - особенно если в щите несколько одинаковых элементов
• Корзина ВА-333E от DEKraft - часть серии КА-333Е. Все устройства этой серии взаимозаменяемы по механике, но всегда сверьте документацию конкретного аппарата
