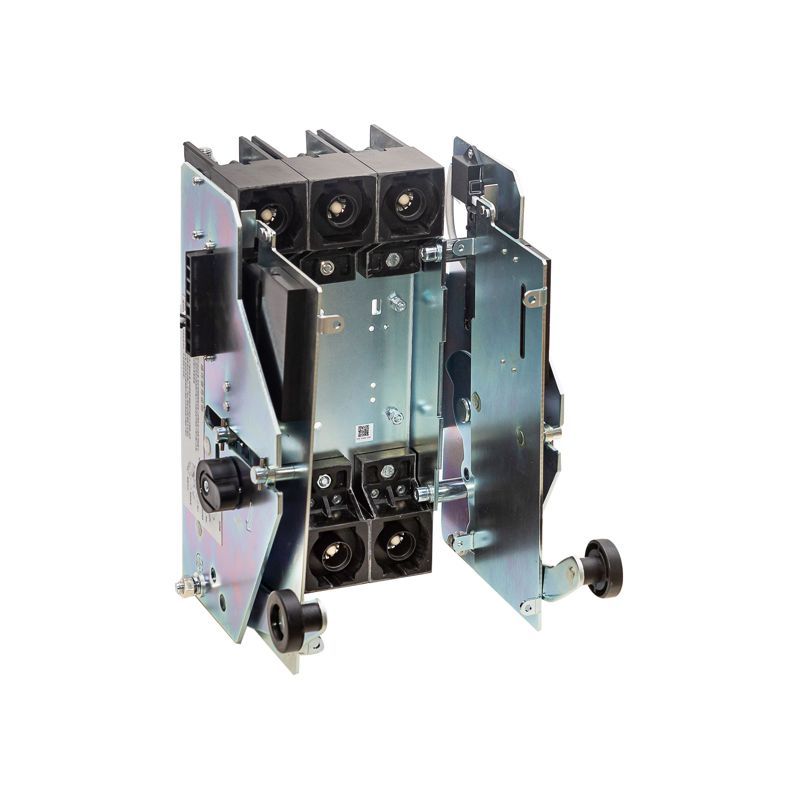

Корзина выкатного исполнения 3P 400 PRO.KVANT | KVA000056 Контактор (Legrand)

Корзина выкатного исполнения 3P 400 PRO.KVANT от бренда КОНТАКТОР(группа Legrand) обеспечивает безопасное и удобное подключение выключателя PRO.KVANT к внешним цепям через втычные контакты, позволяя извлекать устройство для обслуживания без демонтажа базового крепления.

Назначение и область применения

Корзина выкатного исполнения 3P 400 PRO.KVANT используется для установки автоматических выключателей серии PRO.KVANT. Она позволяет легко выдвигать выключатель наружу для осмотра, тестирования или замены, не отключая провода от распределительной системы. Применяется в щитах управления промышленным оборудованием, на конвейерах, в системах автоматизации и других местах, где требуется частый доступ к коммутационному аппарату.

Технические характеристики

• Количество полюсов: 3
• Тип исполнения: выкатное
• Совместима с выключателями серии PRO.KVANT
• Подключение: втычные контакты (без болтовых зажимов)
• Максимальный ток: до 400 А (по совместимости с установленным выключателем)

Совместимость и монтаж

Корзина 3P 400 PRO.KVANT совместима исключительно с выключателями серии PRO.KVANT. Для правильной установки необходимо убедиться, что корпус выключателя плотно фиксируется в направляющих корзины - зазоры недопустимы. Монтаж выполняется на DIN-рейку 35 мм. Подводящие и отходящие кабели подключаются напрямую к контактам на задней стенке корзины - после установки выключателя. Перед первым включением проверьте надежность защелкивания втычных контактов - они должны входить до упора без усилия.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для коммутационных устройств. Конструкция предотвращает случайное прикосновение к токоведущим частям при выдвинутом положении выключателя. Корзина не имеет собственной защиты от перегрузок - она лишь обеспечивает механическое подключение к выключателю, который сам определяет режимы защиты.

Преимущества

• Экономит время при техобслуживании - не требует отключения всей цепи
• Снижает риск повреждения проводов при извлечении аппарата
• Обеспечивает четкую фиксацию в двух положениях: “включен” и “выдвинут”
• Защищает контакты от пыли и механических воздействий при закрытом состоянии

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по току
• Не предназначен для работы вне помещений - отсутствует защита IP
• Не рассчитана на частые циклы выдвижения более 1000 раз в год - возможен износ направляющих
• Запрещается использовать с модифицированными или неоригинальными выключателями PRO.KVANT

Примеры использования

• Щит управления насосной станцией - быстрая замена автомата при аварии
• Линия конвейера на пищевом заводе - регулярная диагностика без остановки всего участка
• Аварийный отключатель в цехе - возможность проверки состояния без отсоединения кабелей

Практические советы

• Перед монтажом проверьте, чтобы все втычные контакты были чистыми и не деформированы - грязь или изгиб снижают надежность соединения
• При использовании в условиях высокой запыленности рекомендуется дополнительно герметизировать швы вокруг корзины
• Не используйте силу при вставке выключателя - если он не входит легко, проверьте соответствие модели и состояние направляющих
• После каждого выдвижения осматривайте контакты на наличие нагара - при необходимости очищайте мягкой щеткой
• Для долговечности не допускайте вибраций на месте установки - жестко закрепите щит и корзину
