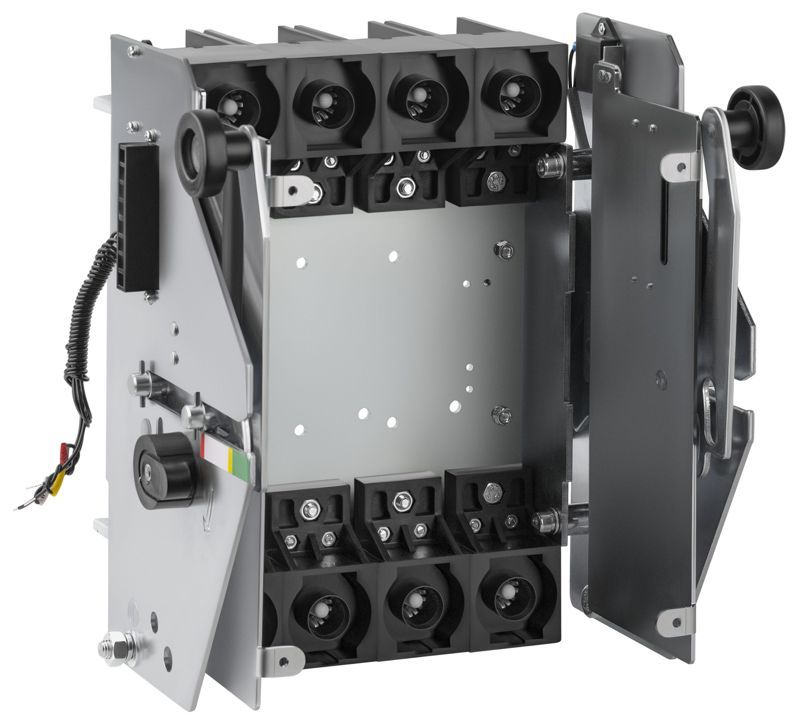

Корзина выкатного исполнения 4P 400 PRO.KVANT | KVA000058 Контактор (Legrand)

Корзина выкатного исполнения 4P 400 PRO.KVANT от КОНТАКТОРА (Legrand) обеспечивает удобное подключение и обслуживание автоматических выключателей серии PRO.KVANT без необходимости полной демонтажа устройства. Применяется в распределительных щитах промышленных объектов и систем управления.

Назначение и область применения

Корзина выкатного исполнения 4P 400 PRO.KVANT используется для фиксации и подключения выключателей серии PRO.KVANT. Она позволяет безопасно выдвигать аппарат наружу из шкафа для осмотра, тестирования или замены, сохраняя целостность силовых соединений. Подходит для установки в щитах с доступом спереди - например, на производствах, в котельных, на транспорте и в системах АСУ ТП.

Технические характеристики

• Количество полюсов: 4
• Тип исполнения: выкатное
• Максимальный ток: 400 А
• Совместима с выключателями серии PRO.KV ACC
• Подключение: втычные контакты
• Фиксация: механическая защелка на направляющих

Совместимость и монтаж

Корзина выкатного исполнения 4P 400 PRO.KVANT совместима исключительно с модулями выключателей PRO.KV ACC. Для монтажа требуется подготовить место в щите с достаточным зазором для полного выдвижения аппарата - минимум 300–400 мм глубины. Корзина крепится к раме шкафа болтами, после чего выключатель вставляется в неё до характерного щелчка. Втычные контакты обеспечивают надёжное соединение без инструментов - достаточно вставить устройство до упора.

Преимущества

• Исключает необходимость отключения питания при замене или диагностике выключателя - можно работать с выдвинутой корзиной.
• Защищает контактную группу от случайного прикосновения при работе в режиме “выкат”.
• Обеспечивает точное позиционирование выключателя благодаря жесткой направляющей.
• Снижает время техобслуживания на 50–70% по сравнению с классическим монтажом.

Ограничения применения

• Не поддерживает другие серии выключателей - даже аналогичные по габаритам модели других брендов.
• Требует минимальной глубины шкафа - не применяется в компактных щитах менее 400 мм.
• Не предназначен для работы вне помещений - не имеет защиты от влаги и пыли выше IP20.
• Не рассчитана на частые циклы выдвижения более 10 000 раз - срок службы ограничен конструкцией направляющих.

Примеры использования

• Запуск и диагностика оборудования на заводе - выключатель выкатывается для проверки трипов и тока срабатывания.
• Аварийная замена в распределительном щите - оператор меняет пробитый автомат за 2 минуты без перерыва в питании смежных цепей.
• Тестовые стенды - корзина позволяет легко менять коммутационные элементы во время наладочных работ.

Практические советы

• Перед установкой проверьте, что выключатель PRO.KVACC точно соответствует типоразмеру - отличаются только по форме контактов.
• Не используйте корзину в условиях высокой запылённости - внутренние контакты не имеют герметизации.
• При монтаже в щит с вертикальными направляющими - закрепите корзину двумя нижними и одним верхним болтом для предотвращения люфта.
• Регулярно проверяйте состояние направляющих - при появлении хруста или затруднённого движения замените корзину, чтобы избежать повреждения контактов.
