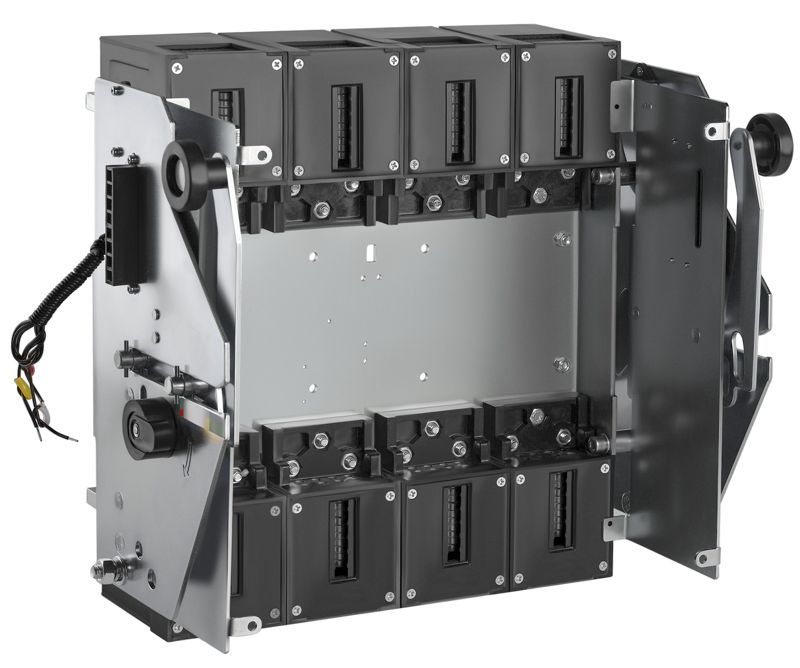

Корзина выкатного исполнения 4P 630 PRO.KVANT | KVA000059 Контактор (Legrand)

Корзина выкатного исполнения 4P 630 PRO.KVANT от КОНТАКТОР(группа Legrand) обеспечивает безопасное и удобное подключение выключателя PRO.KVANT к внешним цепям через втычные контакты, позволяя извлекать устройство для обслуживания без демонтажа основания.

Назначение и область применения

Корзина выкатного исполнения 4P 630 PRO.KVANT используется для установки автоматических выключателей серии PRO.KVANT в распределительных щитах. Она позволяет легко выдвигать выключатель наружу для осмотра, тестирования или замены, сохраняя при этом целостность проводки. Применяется в промышленных и коммерческих объектах, где требуется частый доступ к аппарату защиты - например, на станках, конвейерах, системах управления энергонасыщенными процессами.

Технические характеристики

• Количество полюсов: 4P
• Номинальный ток: до 630 А
• Тип исполнения: выкатной (выдвижной)
• Совместим с выключателями серии PRO.KVANT
• Подключение: втычные контакты (без болтовых соединений)
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Корзина выкатного исполнения 4P 630 PRO.KVANT совместима исключительно с выключателями серии PRO.KVANT. Для монтажа необходимо закрепить её в шкафу или щите с помощью крепёжных отверстий на боковых стенках. После фиксации корзины вставьте выключатель PRO.KVANT до характерного щелчка - контактная группа защёлкивается автоматически. Выкатывание осуществляется ручным потягиванием за рукоятку. Нельзя использовать с другими сериями выключателей - даже аналогичными по габаритам.

Преимущества

• Исключает необходимость отключения питания при замене или проверке выключателя - достаточно выдвинуть его на рабочую зону
• Втычные контакты обеспечивают надёжное соединение без ручной затяжки
• Уменьшает время техобслуживания на 50–70% по сравнению с классическими вариантами
• Защита от случайного отключения при выкате - механизм фиксирует положение в крайних точках

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли
• Не допускается использование с выключателями других серий, включая PRO.KV ACC - возможна некорректная работа контактов
• Запрещён монтаж в условиях постоянной вибрации выше 0,5g - может возникнуть самопроизвольное выскальзывание
• Не рассчитана на работу при температуре ниже –25C и выше +60C

Примеры использования

• Щиты управления насосными станциями - быстрая замена автомата при перегрузке
• Производственные линии с высокой частотой остановок - сервисный персонал работает без отключения всей линии
• Объекты ЖКХ и торговые центры - минимизация простоев при плановом обслуживании

Практические советы

• Перед установкой проверьте, что глубина шкафа достаточна для полного выдвижения корзины - требует минимум 800 мм свободного пространства
• Не используйте силу при введении выключателя PRO.KVANT - если он не встаёт до щелчка, проверьте правильность ориентации контактов
• Регулярно очищайте направляющие механизмы от пыли - особенно в средах с металлической стружкой или волокнами
• Артикул kva000059 всегда указывает именно эту модель - сверьтесь с ним при заказе запчастей
