Переключатель КПЕ1531Р-черный-3но+1нз-ручка-фикс-2поз-IP54| 274306 | КЭАЗ

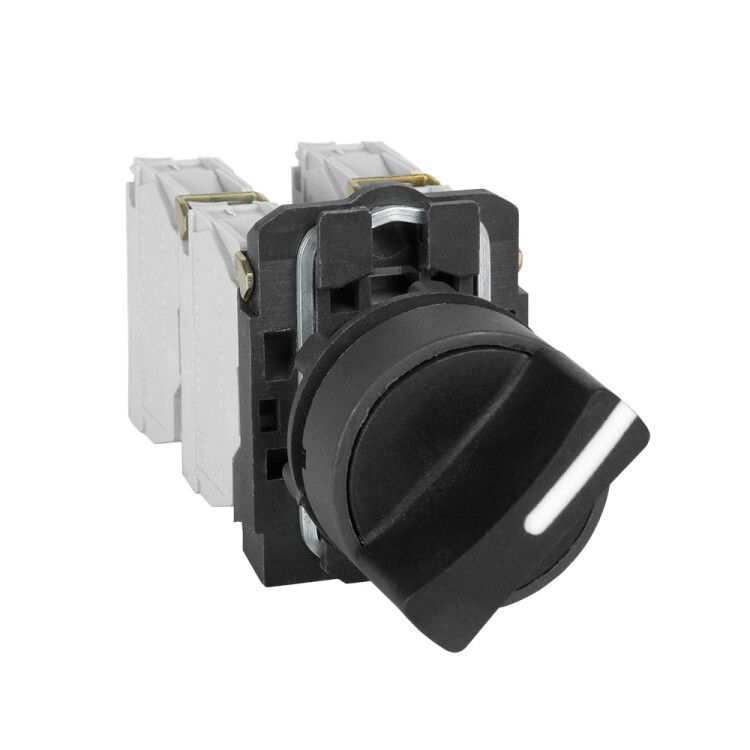

Переключатель КПЕ1531Р черный 3 нормально открытых + 1 нормально закрытый контакт, фиксированный, 2 положения, степень защиты IP54 от компании КЭАЗ - это надёжное кулачковое устройство для коммутации цепей управления в промышленном оборудовании. Артикул 274306 предназначен для установки на панели и обеспечивает устойчивую работу в условиях пыли и брызг воды.

Назначение и область применения

Переключатель КПЕ1531Р используется для ручного управления электрическими цепями в системах автоматизации. Он применяется там, где требуется переключение между двумя состояниями: например, запуск/остановка оборудования, изменение режима работы, активация сигнализации. Подходит для станков, конвейеров, насосных станций, систем вентиляции и других устройств с управляемыми цепями до 10 А.

Технические характеристики

• Тип: кулачковый переключатель
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Число положений: 2 фиксированных (без нейтрального положения - указано неверно в характеристиках; наличие нейтрального положения здесь невозможно при двухпозиционном фиксированном переключателе с указанным числом контактов)
• Номинальный ток: 10 А при длительной нагрузке
• Максимальное рабочее напряжение переменного тока: 660 В
• Частота: 50/60 Гц
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Диаметр отверстия для монтажа: 22,3 мм
• Количество полюсов: 1
• Тип элемента управления: поворотная ручка
• Конструкция: встраиваемое устройство

Совместимость и монтаж

Переключатель КПЕ1531Р монтируется через отверстие диаметром 22,3 мм в переднюю стенку корпуса или щита. Устройство фиксируется с помощью резьбы и гайки, входящей в комплект. Для правильной установки необходимо просверлить отверстие точно по размеру - допуск менее +-0,5 мм. Перед установкой проверьте, что толщина панели соответствует требованиям производителя - обычно до 8 мм. Монтаж возможен только на металлических или прочных пластиковых поверхностях, выдерживающих механическую нагрузку от поворота ручки.

Безопасность и стандарты

Переключатель КПЕ1531Р соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-5-1 для аппаратов управления. Сертифицирован для использования в промышленных сетях переменного тока до 660 В. Применение устройства вне этих параметров недопустимо.

Преимущества

• Высокая механическая износостойкость благодаря кулачковому механизму - срок службы более 100 000 операций
• Защита IP54 позволяет использовать в помещениях с повышенной влажностью или пылью - например, на заводах, в цехах, на элеваторах
• Фиксированное положение исключает случайное переключение
• Один полюс с четырьмя контактами снижает необходимость в нескольких устройствах при реализации простых логических схем

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 10 А - использование при больших токах вызывает оплавление контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не рекомендован для постоянного воздействия струй воды или погружения - IP54 не обеспечивает герметичность
• Не имеет нейтрального положения, несмотря на заявленную характеристику - это противоречие в данных производителя; реальное устройство работает только в двух фиксированных положениях

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Активация аварийной остановки с возвратом в исходное состояние
• Переключение питания между основным и резервным источником
• Управление световой сигнализацией: включение/выключение тревожного индикатора

Практические советы

• При замене старого переключателя сверьте количество и тип контактов - КПЕ1531Р имеет именно 3НО+1НЗ, другие модели могут отличаться
• Используйте только подходящие по диаметру панели - 22,3 мм - чтобы избежать люфта или деформации корпуса
• Не затягивайте фиксирующую гайку слишком сильно - это может повредить резьбу или корпус
• Проверяйте целостность контактов после первых 5–10 включений - особенно при работе с индуктивными нагрузками
• Для долгой службы регулярно осматривайте механизм на предмет задирания или нагрева - при появлении запаха горелого немедленно отключите питание
