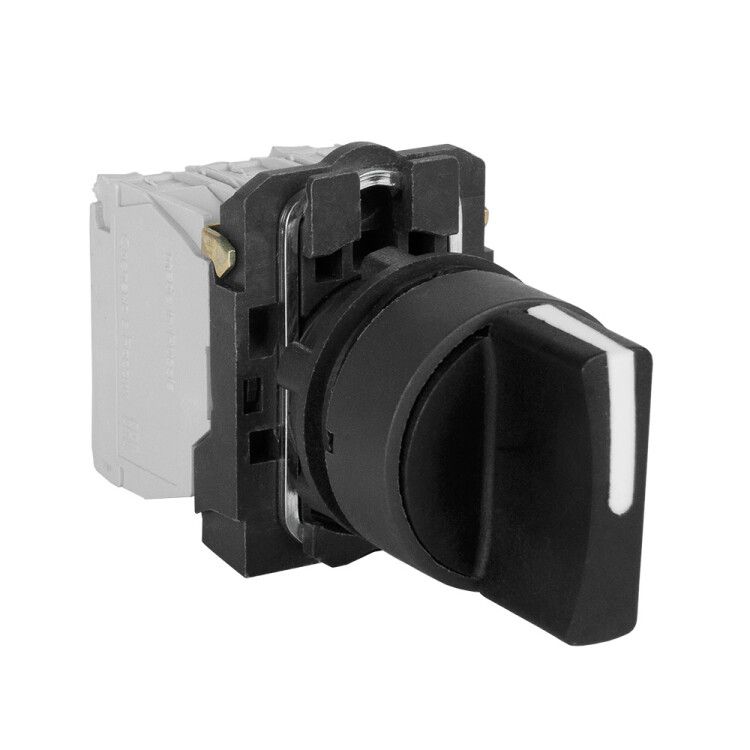

Переключатель КПЕ2630Р-черный-3но+0нз-ручка-фикс-3поз-IP65| 271711 | КЭАЗ

Переключатель КПЕ2630Р от КЭАЗ - это кулачковый коммутационный аппарат с тремя нормально открытыми контактами, ручкой фиксации и трёхпозиционным управлением. Устройство предназначено для управления цепями управления в промышленном оборудовании, особенно там, где требуется надёжная работа в условиях пыли и влаги. Артикул 271711 соответствует модели с защитой IP65 и рассчитан на работу в сетях до 690 В.

Назначение и область применения

Переключатель КПЕ2630Р используется для ручного переключения электрических цепей управления. Подходит для управления пускателями, реле, световой сигнализацией, системами автоматизации. Часто применяется на станках, конвейерах, насосных станциях и других устройствах, требующих чёткого выбора режима работы. Три положения позволяют задавать три различных состояния системы - например, «останов», «работа», «реверс». Наличие нейтрального положения обеспечивает безопасную паузу между режимами.

Технические характеристики

• Тип: Кулачковый переключатель
• Количество полюсов: 3
• Количество контактов: 3 нормально открытых (НО), 0 нормально закрытых (НЗ)
• Число положений: 3 (включает нейтральное)
• Номинальный ток: 10 А (длительная нагрузка)
• Максимальное рабочее напряжение переменного тока: 690 В
• Частота: 50/60 Гц
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Диаметр отверстия для монтажа: 22,3 мм
• Цвет корпуса: чёрный
• Тип элемента управления: поворотная ручка с фиксацией

Совместимость и монтаж

Переключатель КПЕ2630Р устанавливается через отверстие в лицевой панели. Диаметр отверстия 22,3 мм позволяет использовать его в стандартных панелях с круглыми проёмами. Монтаж осуществляется с помощью фланца и гайки с тыльной стороны. Устройство совместимо с панелями толщиной до 8 мм. Для правильной установки важно проверить соответствие толщины панели и глубины корпуса - при слишком толстой панели возможна невозможность плотного крепления. Перед монтажом рекомендуется отключить питание и убедиться, что все провода помечены согласно схеме.

Безопасность и стандарты

Переключатель КПЕ2630Р соответствует требованиям к безопасности для оборудования низкого напряжения. Защита IP65 гарантирует работоспособность в запылённых и влажных средах - например, на производствах с мойкой оборудования, в цехах с высокой влажностью или на улице под навесом. Конструкция исключает случайное переключение благодаря механической фиксации ручки в каждом положении.

Преимущества

• Фиксация ручки предотвращает самопроизвольное переключение
• Три положения обеспечивают гибкое управление режимами работы
• Высокая степень защиты IP65 снижает риск отказа в сложных условиях
• Конструкция с тремя полюсами позволяет одновременно коммутировать несколько цепей
• Изготовлен на заводе КЭАЗ - известном производителе промышленной аппаратуры

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для больших токов нужен контактор или выключатель нагрузки
• Не имеет нормально замкнутых контактов - нельзя применять в схемах, требующих НЗ-контактов
• Не рассчитан на постоянное погружение в жидкости - IP65 защищает от брызг и струй, но не от подвода
• Не подходит для частого переключения более 100 раз в час - это может снизить срок службы контактов

Примеры использования

• Выбор режима работы станка: «Стоп», «Автомат», «Ручной»
• Управление направлением вращения двигателя через три положения (вперёд / стоп / назад)
• Активация аварийного режима в системе вентиляции
• Переключение между источниками питания (основной / резервный / отключен)

Практические советы

• При монтаже используйте шайбы и герметик вокруг отверстия, чтобы сохранить уровень IP65
• Проверьте, что провода не перегибаются и не зажимаются при затяжке крепления
• Для долгой службы избегайте воздействия масел, растворителей и агрессивных химикатов на корпус
• Если в вашей схеме нужны нормально замкнутые контакты - выбирайте другую модель, например, КПЕ2631
• Артикул 271711 - точное соответствие описанному устройству; сверьте его с заказом перед покупкой
