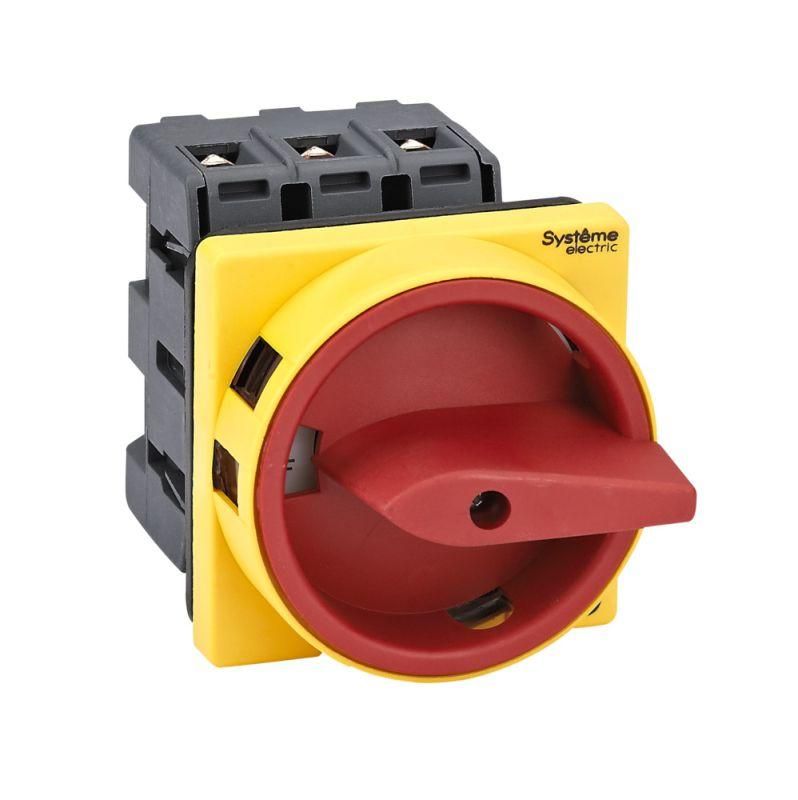

Выключатель-разъединитель SystemePact MCP 40А 3P с замком Systeme Electric MSD40310R

Выключатель-разъединитель Systeme Electric MSД40310R - устройство для безопасного отключения и коммутации трёхфазных цепей до 40 А, предназначенное для установки на дверцах щитов. Благодаря красной рукоятке и возможности блокировки замком, он обеспечивает четкую визуальную идентификацию и контроль доступа.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД40310R используется для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит в качестве главного или аварийного выключателя в распределительных щитах. Часто применяется в системах управления двигателями, конвейерах, насосных станциях и другом промышленном оборудовании, где требуется физическое отключение питания для обслуживания.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Рукоятка: красная, поворотная, с возможностью блокировки навесными замками
• Метод монтажа: на дверцу с помощью 4 винтов
• Гарантийный срок: 24 месяца
• Категории применения: AC-3 (пуски и отключения асинхронных двигателей), DC-3 (переключение постоянного тока)

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSД40310R устанавливается исключительно на дверцу щита с помощью четырёх винтов. Он не совместим с DIN-рейкой - для этого типа монтажа требуются другие модели серии. Посадочные отверстия рассчитаны под стандартные дверцы толщиной до 4 мм. Перед установкой проверьте соответствие габаритов проёма в дверце - внешний размер корпуса составляет 89×89 мм. Клеммы предназначены для проводов сечением до 16 мм2 (медные).

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, что снижает риск пробоя при перенапряжении. Красная рукоятка соответствует нормам безопасности - цвет указывает на функцию отключения. Возможность блокировки навесными замками позволяет реализовать процедуру LOTO (Lock Out Tag Out) для работ по техобслуживанию.

Преимущества

• Чёткая визуальная сигнализация состояния: красная рукоятка в положении “выкл” легко заметна даже издалека
• Фиксированное положение рукоятки предотвращает случайное включение
• Высокий механический ресурс - способен выдерживать более 10 000 операций включения/отключения
• Закрытый корпус (IP20) защищает внутренние механизмы от посторонних предметов и частичного попадания пыли
• Поддерживает работу с двигателями категории AC-3 - оптимально для промышленных автоматических линий

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости, влажности или на улице - степень защиты IP20 недостаточна
• Не работает как автоматический выключатель - не имеет тепловой или электромагнитной защиты от перегрузок и КЗ
• Требует ручного воздействия; не подходит для дистанционного управления
• Монтаж возможен только на дверцу - нельзя крепить на DIN-рейку

Примеры использования

• Главный выключатель на дверце шкафа управления станком CNC
• Аварийный отключающий элемент в щите конвейерной линии
• Разъединитель перед частотным преобразователем для проведения техобслуживания
• Центральный точка отключения питания для группы насосов в водопроводной станции

Практические советы

• Перед монтажом убедитесь, что дверца щита достаточно жесткая - слабые панели могут деформироваться при затяжке винтов
• Используйте только навесные замки с подходящим диаметром штыря - типовое отверстие под замок рассчитано на стандартные 6–8 мм
• При работе с двигателями учитывайте пусковые токи - они могут достигать 6–8 × Iн, но выключатель-разъединитель не защищает от них
• Обязательно отключайте питание перед установкой - даже при отключенном состоянии есть опасность напряжения на входных клеммах
• Для удобства обслуживания рекомендуется пометить рукоятку биркой с номером цепи и ответственным лицом
