КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD125410R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 125A IP20 APC

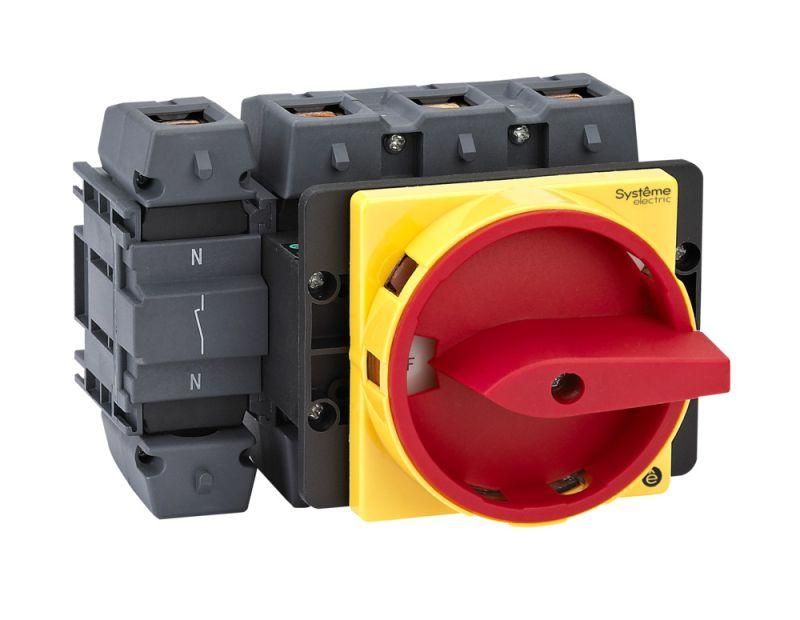

Выключатель-разъединитель Systeme Electric MSD125410R предназначен для безопасного отключения и коммутации силовых цепей до 125 А в промышленном оборудовании. Его компактная конструкция с красной рукояткой и возможностью запирания позволяет использовать устройство как главный или аварийный выключатель на дверцах щитов.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD125410R используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в распределительных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется физическое отключение питания.

Технические характеристики

• Номинальный ток: 125 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 4 - отключает все фазы одновременно, обеспечивает полную изоляцию цепи
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды; требует установки внутри закрытых шкафов
• Рукоятка: красная, поворотная, с возможностью блокировки навесными замками - визуально отличаема, предотвращает случайное включение
• Крепление: 4 винта для монтажа на дверцу - устойчивый монтаж без необходимости DIN-рейки
• Гарантия: 24 месяца - подтверждает надёжность конструкции

Совместимость и монтаж

Устройство предназначено исключительно для монтажа на дверцу щита с помощью четырёх винтов. Не совместимо с DIN-рейкой - для установки на рейку потребуется другая модификация. Посадочные отверстия рассчитаны под стандартные дверцы толщиной до 4 мм. Убедитесь, что место установки имеет достаточное свободное пространство вокруг рукоятки для полного поворота (90°). Кабели подключаются сверху и снизу - допустимые сечения указаны в руководстве производителя.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSD125410R соответствует требованиям IEC 60947-3 для аппаратов отключения. Конструкция обеспечивает большое изоляционное расстояние между контактами, снижая риск пробоя. Блокировка рукоятки навесным замком соответствует принципам LOTO (Lock Out Tag Out) - обязательна при проведении техобслуживания.

Преимущества

• Запираемая красная рукоятка - сразу видно, что устройство заблокировано, снижает риск ошибочных действий
• Высокий механический ресурс - выдерживает более 10 000 операций включения/выключения
• Изоляционное расстояние выше нормы - увеличивает безопасность при работе под напряжением
• Жесткая конструкция корпуса - минимизирует деформацию при внешних воздействиях

Ограничения применения

• Не предназначен для частого включения/отключения - не является контактором, только для редких операций отключения
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне закрытых щитов или во влажных средах
• Только 4-полюсное исполнение - не подходит для трёхфазных сетей без нулевого провода
• Нет встроенной защиты от перегрузок или КЗ - обязательно использование с автоматическими выключателями или предохранителями

Примеры использования

• Главный выключатель на дверце электрошкафа станка с ЧПУ
• Аварийный отключающий элемент на линии конвейера
• Ручной разъединитель перед частотным преобразователем
• Центральный выключатель в распределительном пункте цеха

Практические советы

• Перед монтажом проверьте, чтобы дверца была жёсткой - вибрация может вызвать ослабление винтов
• Используйте только навесные замки с подходящим диаметром штыря - стандартный зазор под замок 8 мм
• При обслуживании всегда используйте блокировку - даже если питание отключено, помните о возможной инерции оборудования
• Не затягивайте винты слишком сильно - это может повредить пластиковый корпус
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление влияет на нагрев
