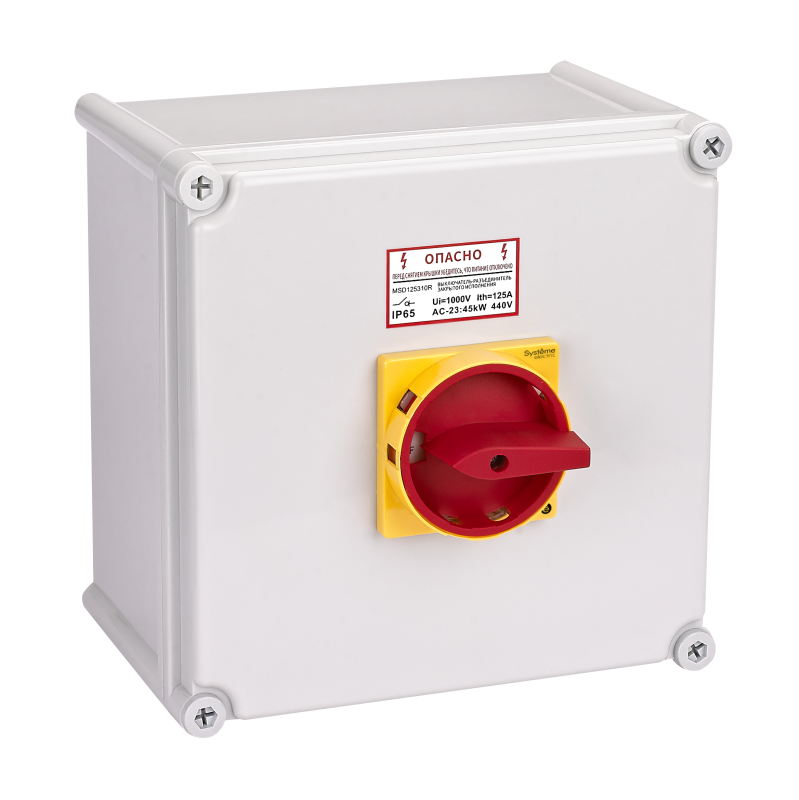

ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 С ЗАМКОМ - MSD125411R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 125A APC

Выключатель-разъединитель главный аварийный 4P 125A закрытого исполнения IP65 с замком от Systeme Electric (артикул msd125411r) предназначен для безопасного отключения электрооборудования в аварийных ситуациях. Его прочный корпус и возможность запирания делают устройство надёжным решением для промышленных объектов, где важна защита персонала и контроль доступа.

Назначение и область применения

Этот выключатель-разъединитель используется как главный аварийный рубильник для полного отключения питания оборудования. Он применяется там, где требуется физическое отключение всех четырёх проводников - например, в трёхфазных сетях с нулём. Подходит для управления двигателями, насосами, конвейерами, сварочными аппаратами и другим оборудованием с активной, индуктивной или смешанной нагрузкой. Устройство соответствует требованиям для коммутации нагрузок классов AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Число полюсов: 4 - отключает все четыре провода (L1, L2, L3, N);
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Исполнение: закрытое - корпус предотвращает случайное прикосновение к токоведущим частям;
• Рукоятка: красная, поворотная - обеспечивает визуальное отличие и удобное управление;
• Запираемость: есть возможность установить навесные замки - позволяет заблокировать положение «выкл» и исключить несанкционированное включение.

Совместимость и монтаж

Устройство рассчитано на монтаж на DIN-рейку 35 мм или крепление через отверстия в корпусе. Для подключения используются болтовые зажимы - рекомендуется использовать медные жилы сечением до 50 мм2. Перед монтажом проверьте соответствие габаритов места установки - корпус имеет значительные размеры из-за усиленной защиты. Клеммы не предназначены для многожильных проводов без наконечников - используйте кабельные наконечники типа “штырь” или “вилка”.

Безопасность и стандарты

Выключатель-разъединитель msd125411r соответствует международным нормам IEC/EN 60947-3 для разъединителей. Конструкция обеспечивает механическую блокировку между положениями «вкл» и «выкл». Наличие замка гарантирует выполнение требований LOTO (Lock Out Tag Out) - обязательной процедуры безопасности при обслуживании оборудования.

Преимущества

• Высокая степень защиты IP65 - идеально для сырых, пыльных или агрессивных сред (цеха, улица, пищевые производства);
• Чёткая визуальная индикация состояния - красная рукоятка легко заметна даже на расстоянии;
• Функция блокировки - снижает риск человеческой ошибки и обеспечивает соблюдение правил техники безопасности;
• Надёжная коммутация - контакты рассчитаны на многочисленные операции включения/отключения без потери характеристик.

Ограничения применения

Не предназначен для частой коммутации в режиме рабочего цикла - он не является автоматическим выключателем. Не следует использовать для защиты от перегрузок или коротких замыканий - необходимо применять совместно с автоматическими выключателями или предохранителями. Также не подходит для работы в условиях постоянного воздействия прямых струй высоконапорной воды или погружения в жидкости - IP65 не означает водонепроницаемость при погружении.

Примеры использования

• Главный аварийный выключатель на входе в станцию управления конвейера;
• Отключающее устройство перед частотным преобразователем в цехе металлообработки;
• Аварийный рубильник на щите питания насосной группы в канализационном узле;
• Разъединитель для обслуживания системы освещения на открытой площадке с повышенной влажностью.

Практические советы

• Перед установкой убедитесь, что посадочные размеры подходят под ваш шкаф - корпус крупный, требует свободного пространства вокруг;
• Обязательно используйте наконечники на проводах - контактные зажимы не рассчитаны на оголённые жилы;
• Выбирайте замки с ключами, которые можно легко найти в экстренной ситуации - не стоит использовать сложные системы блокировки;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в условиях пыли и влаги; при появлении следов окисления - очищайте специальными составами;
• Модель msd125411r от Systeme Electric - часть серии SystemePact MCP, поэтому совместима с другими компонентами этой линейки для сборки унифицированных щитов.
