КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙК/ПЛАТЕ - MSD100340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 100A С APC

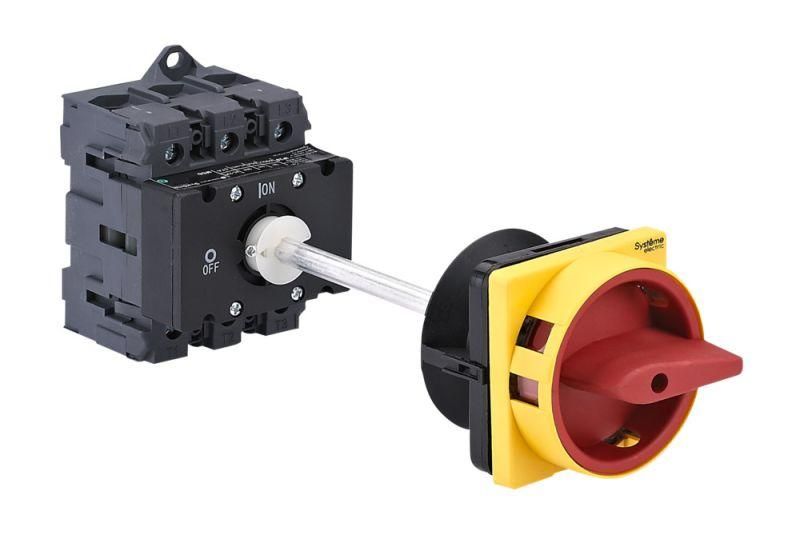

Выключатель-разъединитель Systeme Electric MSД100340R - устройство для безопасного отключения и коммутации трёхфазных цепей до 100 А, предназначенное для установки на DIN-рейку или монтажную плату. Красная выносная рукоятка с замком обеспечивает визуальный контроль состояния и возможность фиксации в положении «выключено». Этот выключатель-разъединитель подходит для промышленных щитов, где требуется надёжное механическое отключение питания.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД100340R используется для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Он применяется как главный или аварийный выключатель в распределительных щитах, особенно там, где необходимо гарантированное механическое отсутствие напряжения для обслуживания оборудования. Подходит для управления двигателями по классам AC-3 и DC-3, а также для отключения станков, насосов, конвейеров и других промышленных потребителей.

Технические характеристики

• Номинальный ток: 100 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - управление всеми тремя фазами одновременно
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов более 12 мм, но не от воды и пыли
• Монтаж: на DIN-рейку (35 мм) или монтажную плату через отверстия на задней панели
• Рукоятка: красная, выносная, поворотная, с возможностью установки навесного замка
• Длина штока: 32–150 мм - позволяет управлять устройством издалека, даже при глубокой установке в шкафу

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSД100340R совместим со стандартными DIN-рейками типа EN 60715. Для монтажа на плату используются четыре крепёжных отверстия на корпусе. Шток рукоятки можно удлинить или укоротить в пределах 32–150 мм - это важно при установке в глубоких шкафах, чтобы рукоятка выходила за переднюю панель. Убедитесь, что свободное пространство вокруг устройства позволяет полностью повернуть рукоятку на 90°. Напряжение сети не указано - проверьте соответствие вашей системе (обычно до 690 В переменного тока для таких устройств).

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует четкую видимую разрывную зону при отключении - это требование норм безопасности для работы на оборудовании. Красный цвет рукоятки соответствует стандарту на аварийные и запираемые элементы управления. Возможность установки навесного замка позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную практику при техобслуживании.

Преимущества

• Яркая красная рукоятка легко определяет состояние: включено/выключено
• Замок исключает случайное включение во время ремонта
• Гибкая длина штока адаптирует устройство под любой тип шкафа
• Монтаж на DIN-рейку ускоряет сборку и снижает трудозатраты
• Изготовлен в рамках серии SystemePact MCP - известной линейкой надёжных коммутационных аппаратов

Ограничения применения

• Не предназначен для частого включения/отключения - это не автоматический выключатель, а разъединитель; он не рассчитан на работу под нагрузкой чаще нескольких раз в день
• IP20 не защищает от влаги и пыли - нельзя использовать в сырых, пыльных или открытых помещениях
• Не имеет функции автоматического отключения при перегрузке или КЗ - обязательно используйте вместе с автоматическим выключателем или предохранителем
• Не рекомендован для цепей с высокими импульсными токами без дополнительной защиты

Примеры использования

• Главный выключатель в щите управления станком с асинхронным двигателем
• Аварийное отключение на конвейере в пищевой промышленности
• Разъединитель перед частотным преобразователем для безопасного сервиса
• Центральное отключение питания группы освещения или нагревательных элементов

Практические советы

• Перед монтажом проверьте, что длина штока достаточна для вашего шкафа - если рукоятка не достаёт до передней панели, её можно продлить
• Обязательно используйте навесной замок при проведении ремонтных работ - это требование правил техники безопасности
• Не путайте этот выключатель-разъединитель с автоматическими выключателями - он не защищает от перегрузок
• При установке на DIN-рейку убедитесь, что контактные части не контактируют с другими проводниками
• Для долговечности не допускайте попадания влаги внутрь шкафа - IP20 не спасёт от конденсата
