КРАСНОЙ ВЫНОСНОЙ РУКОЯТКОЙ НА ДИН-РЕЙК/ПЛАТЕ - MSD125340R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 125A С APC

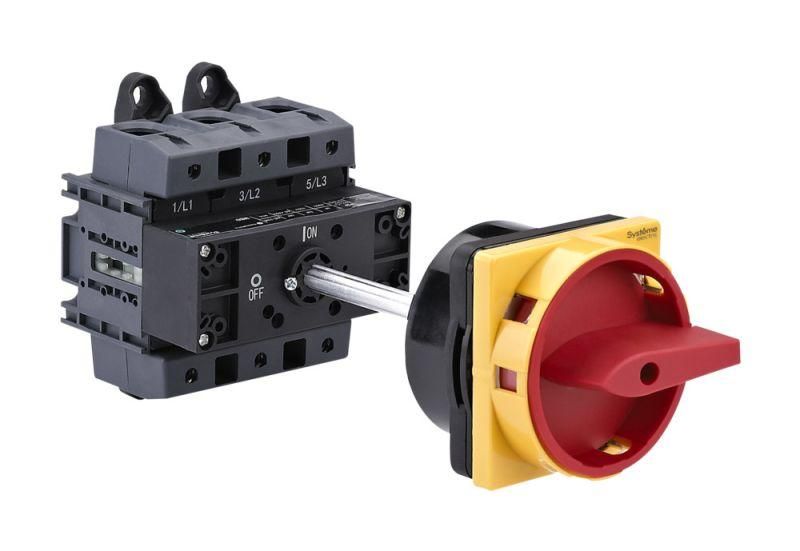

Выключатель-разъединитель Systeme Electric MSД125340R - устройство для безопасного отключения и коммутации трёхфазных цепей до 125 А, предназначенное для установки на DIN-рейку или монтажную плату. Красная выносная рукоятка с замком обеспечивает визуальный контроль состояния и возможность фиксации в положении «выключено». Этот выключатель-разъединитель подходит для промышленных щитов, где требуется надёжное механическое отключение питания.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSД125340R используется для ручного отключения и включения трёхфазных электрических цепей с активной, индуктивной или смешанной нагрузкой. Он применяется как главный или аварийный выключатель-разъединитель в распределительных щитах. Подходит для управления двигателями согласно классам применения AC-3 и DC-3. Устройство не предназначено для частой коммутации под нагрузкой - его задача - обеспечение безопасности при обслуживании, ремонте или экстренном отключении.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Количество полюсов: 3 - управление всеми тремя фазами одновременно;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов более 12 мм, но не защищён от воды и пыли;
• Монтаж: на DIN-рейку (35 мм) или монтажную плату через отверстия на задней панели;
• Рукоятка: красная, выносная, поворотная, с возможностью установки навесного замка;
• Длина штока: регулируемая 50–150 мм - позволяет управлять устройством издалека, например, со стороны двери шкафа.

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSД125340R совместим с любыми стандартными DIN-рейками типа EN 60715. Для монтажа на плате используются четыре крепёжных отверстия на корпусе. Шток рукоятки можно удлинить или укоротить в пределах 50–150 мм - это удобно при установке в глубоких шкафах. Подключение кабелей осуществляется зажимами на передней части устройства - допустимый диапазон сечений указан в документации производителя. Не требует специальных инструментов для установки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует четкую видимость положения контактов: при повороте рукоятки вниз - контакты разомкнуты, питание отключено. Наличие замка исключает случайное включение во время работ. Цвет рукоятки - красный - соответствует нормам безопасности для аварийных и запираемых элементов управления.

Преимущества

• Функция блокировки навесным замком - обязательна для работы по ТБ при проведении ремонтных операций;
• Выносная рукоятка позволяет управлять устройством без открывания двери шкафа - снижает риск поражения током;
• Гибкая длина штока (50–150 мм) адаптирует устройство под разные типы шкафов и расположение панелей;
• Монтаж на DIN-рейку ускоряет сборку щита и стандартизирует размещение оборудования;
• Известный бренд Systeme Electric - высокая надёжность и долгий срок службы в условиях промышленной эксплуатации.

Ограничения применения

• Не предназначен для частой коммутации под нагрузкой - не заменяет автоматический выключатель или контактор;
• Защита IP20 не допускает использование в сырых, пыльных или открытых помещениях - только внутри закрытых щитов;
• Не имеет функции автоматического отключения при перегрузках или КЗ - необходимо использовать в паре с защитными аппаратами;
• Работает только в сетях переменного и постоянного тока до 125 А - не подходит для мощных систем выше этого значения.

Примеры использования

• Главный выключатель-разъединитель в распределительном щите станка с асинхронным двигателем;
• Аварийное отключение питания на конвейерной линии с несколькими приводами;
• Точка отключения для сервисного обслуживания частотного преобразователя;
• Разъединитель в щите управления насосной станцией с трёхфазным электродвигателем.

Практические советы

• Перед монтажом проверьте, что длина штока достаточна для комфортного доступа к рукоятке - лучше выбрать вариант на 100–150 мм для глубоких шкафов;
• Обязательно используйте навесной замок при выполнении работ по техобслуживанию - это требование ПТЭ и ПБ;
• Не забудьте подключить защитные автоматы или предохранители перед этим выключателем-разъединителем - он не защищает от перегрузок;
• При установке на плату убедитесь, что есть свободное место вокруг корпуса для теплоотвода - не плотно прижимайте к металлическим поверхностям;
• Цвет рукоятки - красный - должен быть заметен даже при слабом освещении; если в вашем щите много аналогичных устройств, пометьте их этикетками.
